215
TNC 426, TNC 430 HEIDENHAIN
X
Y

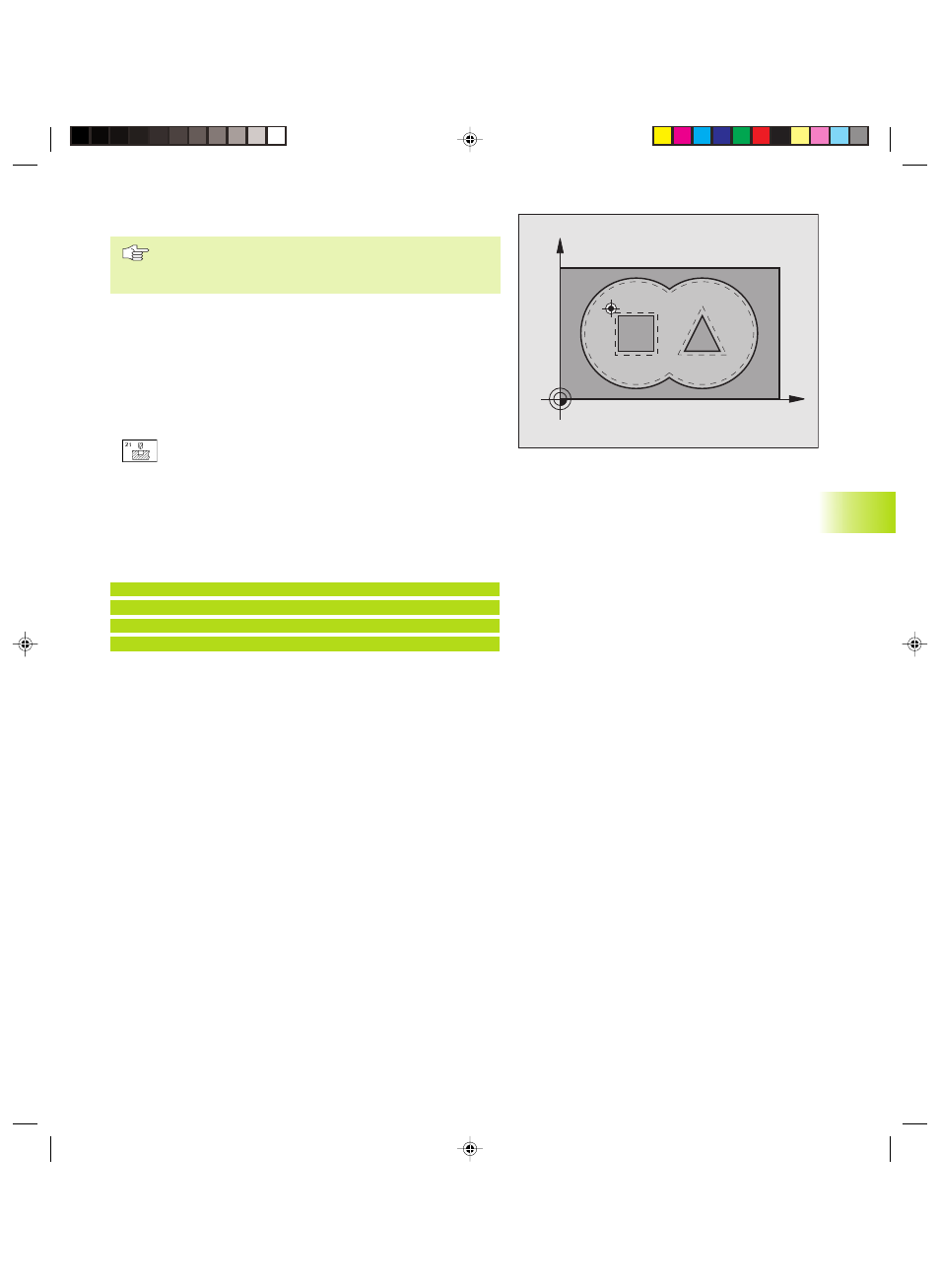

PREPERCAGE (cycle 21)
Pour le calcul des points de plongée, la TNC ne tient pas
compte d'une valeur Delta DR programmée dans TOOL
CALL.
Déroulement du cycle
dito cycle 1 Perçage profond (cf. „8.2 Cycles de perçage“).
Applications
Pour les points de plongée, le cycle 21 PREPERCAGE tient compte
de la surép. latérale de finition, de la surép. de finition en
profondeur, et du rayon de l'outil d'évidement. Les points de
plongée sont aussi points initiaux pour l‘évidement.
ú
Profondeur de passe Q10 (en incrémental): Distance
parcourue par l‘outil en une passe (signe „–“ avec
sens d‘usinage négatif)
ú
Avance plongée en profondeur Q11: avance de
perçage en mm/min.
ú
Numéro outil d'évidement Q13: numéro de l'outil
d'évidement
Exemples de séquences CN:
58 CYCL DEF 21.0 PREPERCAGE
Q10=+5
;PROFONDEUR DE PASSE
Q11=100
;AVANCE PLONGEE PROF.
Q13=1
;OUTIL D'EVIDEMENT
8.5 Cycles SL
