4.5 Ouverture et introduction de
programmes
Structure d'un programme CN en format
conversationnel Texte clair HEIDENHAIN
Un programme d‘usinage est constitué d‘une série de séquences

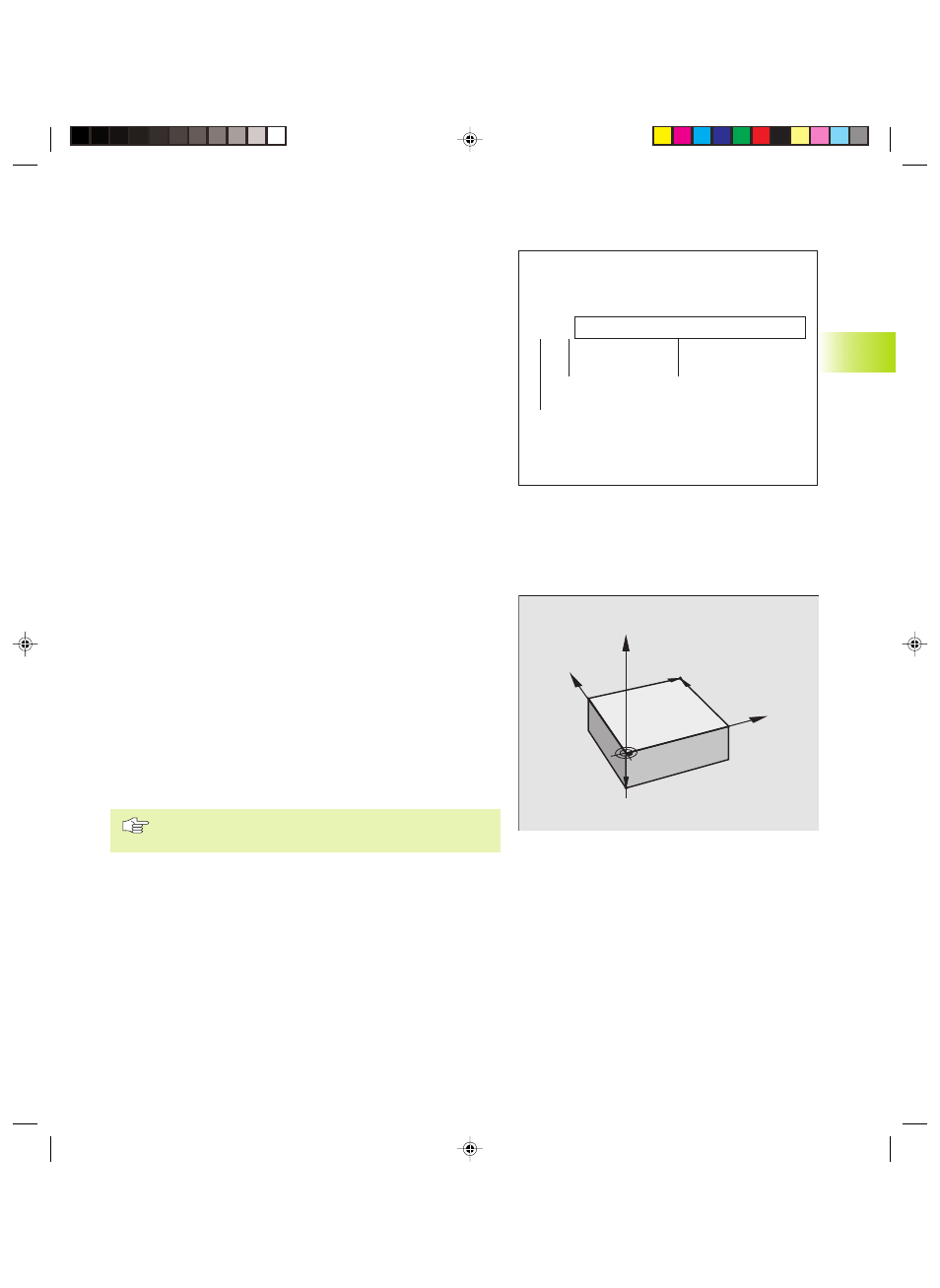

de programme. La figure de droite indique les éléments d‘une
séquence.
La TNC numérote les séquences d‘un programme d‘usinage en
ordre croissant.
La première séquence d‘un programme comporte „BEGIN PGM“, le
nom du programme et l‘unité de mesure utilisée.
Les séquences suivantes renferment les informations concernant:
■
la pièce brute
■
les définitions et appels d'outils
■
les avances et vitesses de rotation
■
les déplacements de contournage, cycles et autres fonctions.
La dernière séquence d‘un programme comporte „END PGM“, le
nom du programme et l‘unité de mesure utilisée.
Définition de la pièce brute: BLK FORM
Immédiatement après avoir ouvert un nouveau programme, vous
définissez une pièce parallélépipèdique non usinée. La TNC a
besoin de cette définition pour effectuer les simulations
graphiques. Les faces du parallélépipède ne doivent pas avoir une
longueur dépassant 100 000 mm. Elles sont parallèles aux axes X, Y
et Z. Cette pièce brute est définie par deux de ses coins:
■
Point MIN: la plus petite coordonnée X,Y et Z du parallélépipède;
à programmer en valeurs absolues
■
Point MAX: la plus grande coordonnée X, Y et Z du
parallélépipède; à programmer en valeurs absolues ou
incrémentales
La définition de la pièce brute n'est indispensable que si
vous désirez tester graphiquement le programme!
Séquence:
10 L X+10 Y+5 R0 F100 M3
fonction de
mots
contournage
numéro de séquence
4.5 Ouv
er
tu
re
et intr
oduction de pr
ogr
ammes
Y
X
Z
MAX
MIN
