8 Programmation: Cycles
174
ú

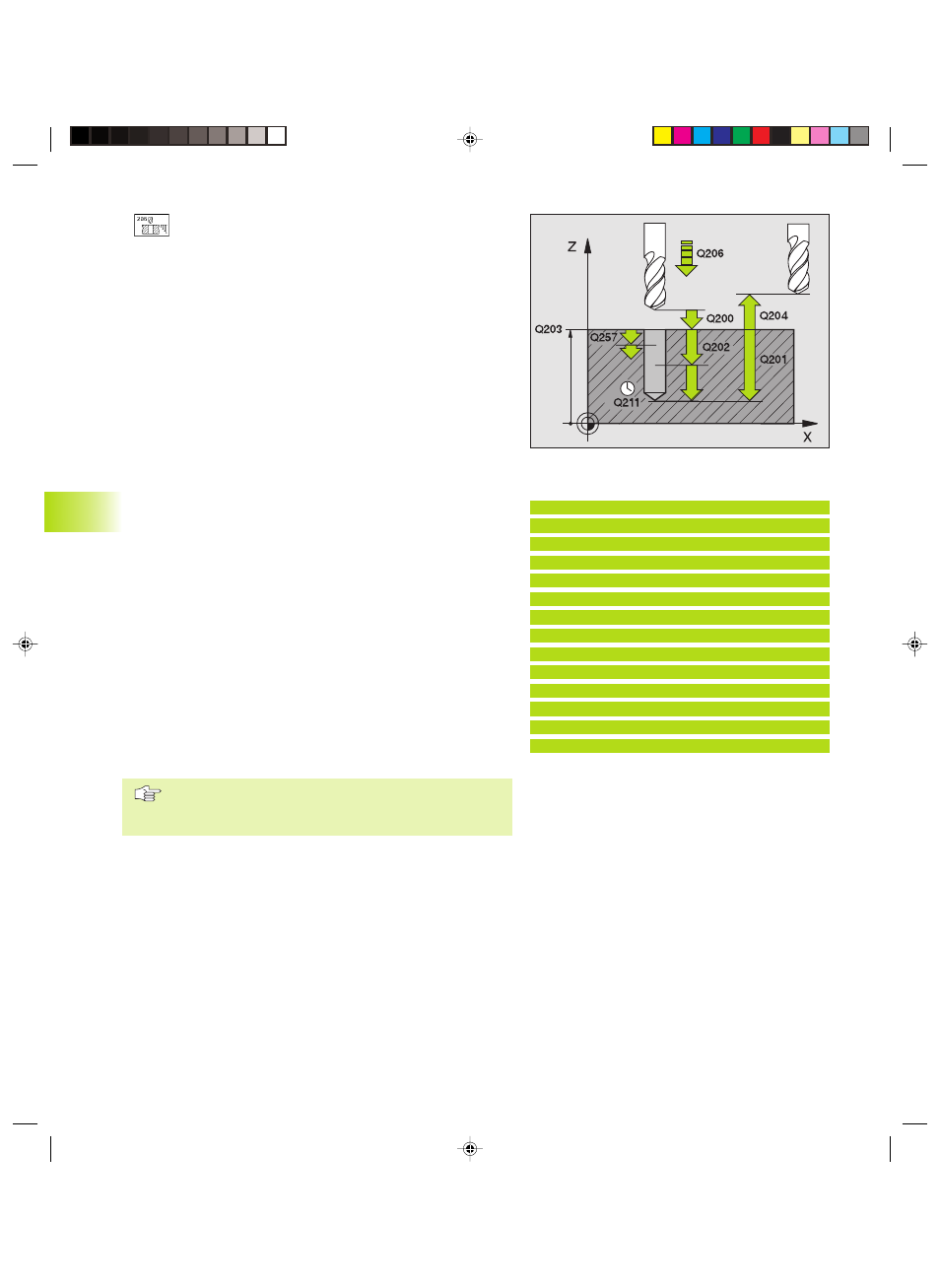

Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú
Profondeur Q201 (en incrémental): distance entre
surface pièce et fond du trou (pointe cônique du foret)
ú
Avance plongée en profondeur Q206: vitesse de
déplacement de l‘outil lors du perçage, en mm/min.
ú
Profondeur de passe Q202 (en incrémental): distance
parcourue par l‘outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
■
Prof. de passe égale à la profondeur
■
Prof. de passe supérieure à la profondeur
La profondeur de perçage n‘est pas forcément un
multiple de la profondeur de passe
ú
Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú
2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
ú
Valeur de réduction Q212 (en incrémental): après
chaque passe, la TNC diminue la profondeur de passe
de cette valeur
ú
Profondeur de passe min. Q205 (en incrémental): si
vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite sous Q205
ú
Distance de sécurité en haut Q258 (en incrémental):
Distance de sécurité pour le positionnement en
rapide lorsqu'après un retrait hors du trou, la TNC
redéplace l'outil à la profondeur de passe actuelle;
valeur lors de la première passe
ú
Distance de sécurité en bas Q259 (en incrémental):
Distance de sécurité pour le positionnement en
rapide lorsqu'après un retrait hors du trou, la TNC
redéplace l'outil à la profondeur de passe actuelle;
valeur lors de la dernière passe
Si vous introduisez Q258 différent de Q259, la TNC
modifie régulièrement la distance de sécurité entre la
première et la dernière passe.
ú
Profondeur de perçage jusqu'au brise-copeaux Q257
(en incrémental): Passe après que la TNC ait exécuté
un brise-copeaux. Pas de brise-copeaux si 0 a été
introduit
ú
Retrait brise-copeaux Q256 (en incrémental): Valeur
pour le retrait de l'outil lors du brise-copeaux
ú
Temporisation au fond Q211: durée en secondes de
rotation à vide de l'outil au fond du trou
8.2 Cycles de perçage
Exemples de séquences CN:
12 CYCL DEF 205 PERCAGE PROF. UNIVERSEL
Q200=2
;DISTANCE D'APPROCHE
Q201=-80
;PROFONDEUR
Q206=150
;AVANCE PLONGEE PROF.
Q202=15
;PROFONDEUR DE PASSE
Q203=+0
;COOR. SURFACE
Q204=50
;2ème DISTANCE D'APPROCHE
Q212=0.5
;VALEUR REDUCTION
Q205=3
;PROF. PASSE MIN.
Q258=0.5
;DIST. SECURITE EN HAUT
Q259=1
;DIST. SECURITE EN BAS
Q257=5 ;PROF. PERC. BRISE-COPEAUX
Q256=0.2
;RETR. AVEC BRISE-COPEAUX
Q211=0.25
;TEMPO. AU FOND
