12 Fonctions MOD
336
12.11 Sélectionner le langage de
programmation pour $MDI
La fonction MOD Introduction de programme vous permet de
commuter la programmation du fichier $MDI:
■
Programmation de $MDI en dialogue Texte clair:
Introduction de programme: HEIDENHAIN
■
Programmation de $MDI.H en DIN/ISO:
Introduction de programme: ISO
12.12 Sélectionner l'axe pour générer
une séquence L
Dans le champ d‘introduction permettant la sélection d'axe, vous
définissez les coordonnées de la position effective de l‘outil à
prendre en compte dans une séquence L. Une séquence L séparée
est générée à l'aide de la touche „Prise en compte de position
effective“. La sélection des axes est réalisée par bit, comme avec
les paramètres-machine:
Sélection d'axe
%11111
Prise en compte axes X, Y, Z, IV, V
Sélection d'axe
%01111
Prise en compte axes X, Y, Z, IV
Sélection d'axe
%00111
Prise en compte axes X, Y, Z
Sélection d'axe
%00011
Prise en compte axes X, Y
Sélection d'axe
%00001
Prise en compte axe X

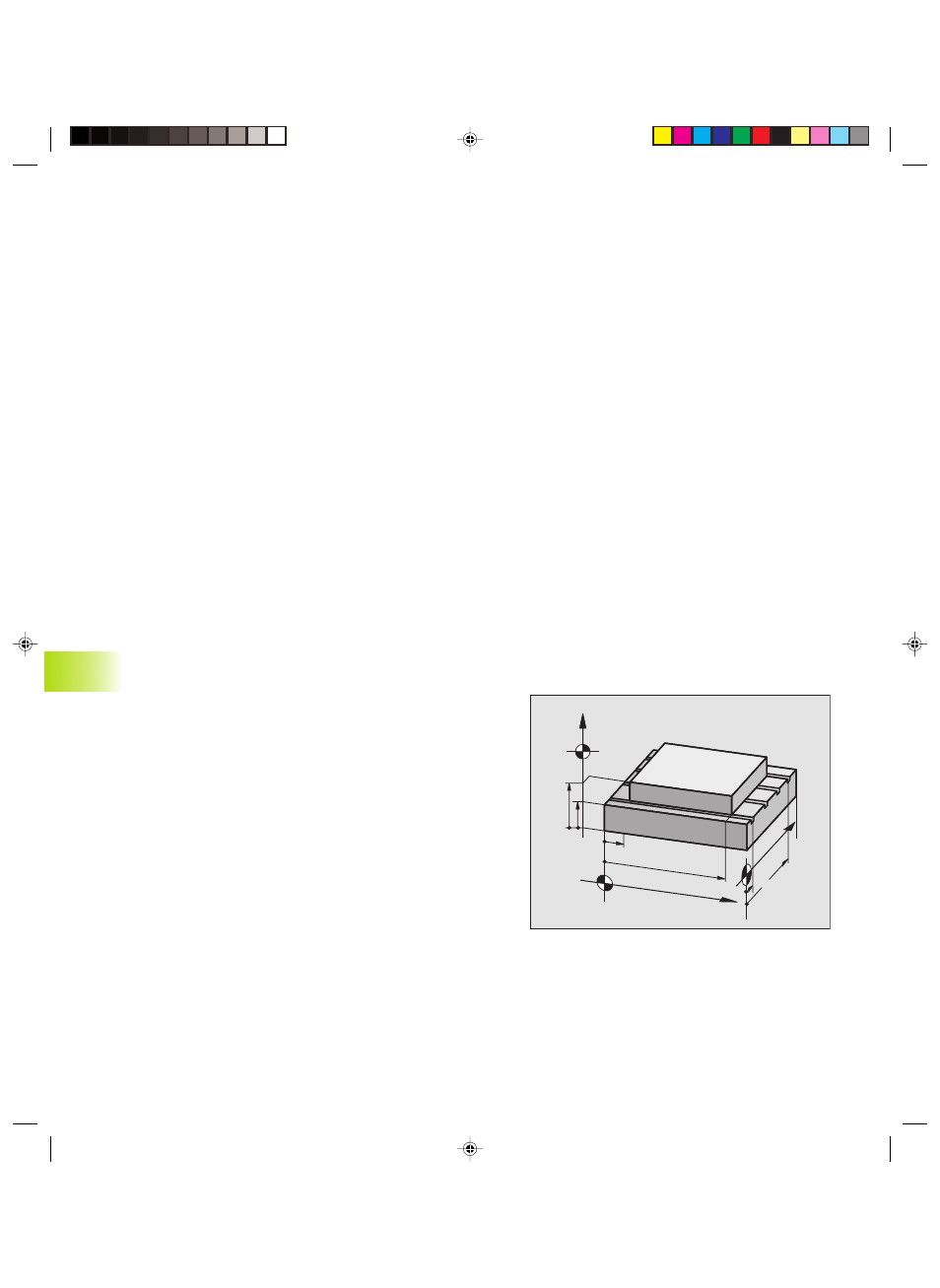

12.13 Introduire les limites de la zone de
déplacement, affichage point zéro
Dans la zone de déplacement max., vous pouvez limiter la course
utile pour les axes de coordonnées.
Exemple d‘application: Protection d‘un appareil diviseur contre tout
risque de collision
La zone de déplacement max. est limitée par des commutateurs de
fin de course de logiciel. La course utile est limitée avec la fonction
MOD: COMMUTATEUR FIN DE COURSE: Vous introduisez dans les
sens positif et négatif des axes les valeurs max. se référant au point
zéro machine. Si votre machine dispose de plusieurs zones de
déplacement, vous pouvez configurer la limitation de zone
séparément pour chacune d'entre elles (Softkey COMMUT. FIN DE
COURSE (1) à COMMUT. FIN DE COURSE (3)).
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min
X
max
12.1
1
Sélection langue pr
ogr
ammation pour $MDI;
12.12 Sélection d'ax
es pour séquence L
12.13 Intr
oduir
e les limit
es de la z
one de déplacement;
af
fic
hag
e point zér
o
