8 Programmation: Cycles 180
TARAUDAGE sans mandrin de
compensation (cycle 17)
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour le taraudage rigide (sans
mandrin de compensation).
La TNC usine le filet sans mandrin de compensation en une ou
plusieurs étapes.
Avantages par rapport au cycle de taraudage avec mandrin de
compensation:
■ Vitesse d‘usinage plus élevée
■ Répétabilité sur le même filet dans la mesure où la broche
s‘oriente en position 0° lors de l‘appel du cycle (dépend du
paramètre-machine 7160)
■ Plus grande plage de déplacement de l‘axe de broche due à
l‘absence du mandrin de compensation
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d'usinage
avec correction de rayon R0
Programmer la séquence de positionnement du point
initial dans l‘axe de broche (distance d'approche au-
dessus de la surface de la pièce).
Le signe du paramètre Profondeur de perçage
détermine le sens de l‘usinage.
La TNC calcule l‘avance en fonction de la vitesse de
rotation. Si vous actionnez le potentiomètre de broche
pendant le taraudage, la TNC règle automatiquement
l‘avance.
Le potentiomètre d‘avance est inactif.
En fin de cycle la broche est immobile. Avant l'opération
d'usinage suivante, réactiver la broche avec M3 (ou M4).

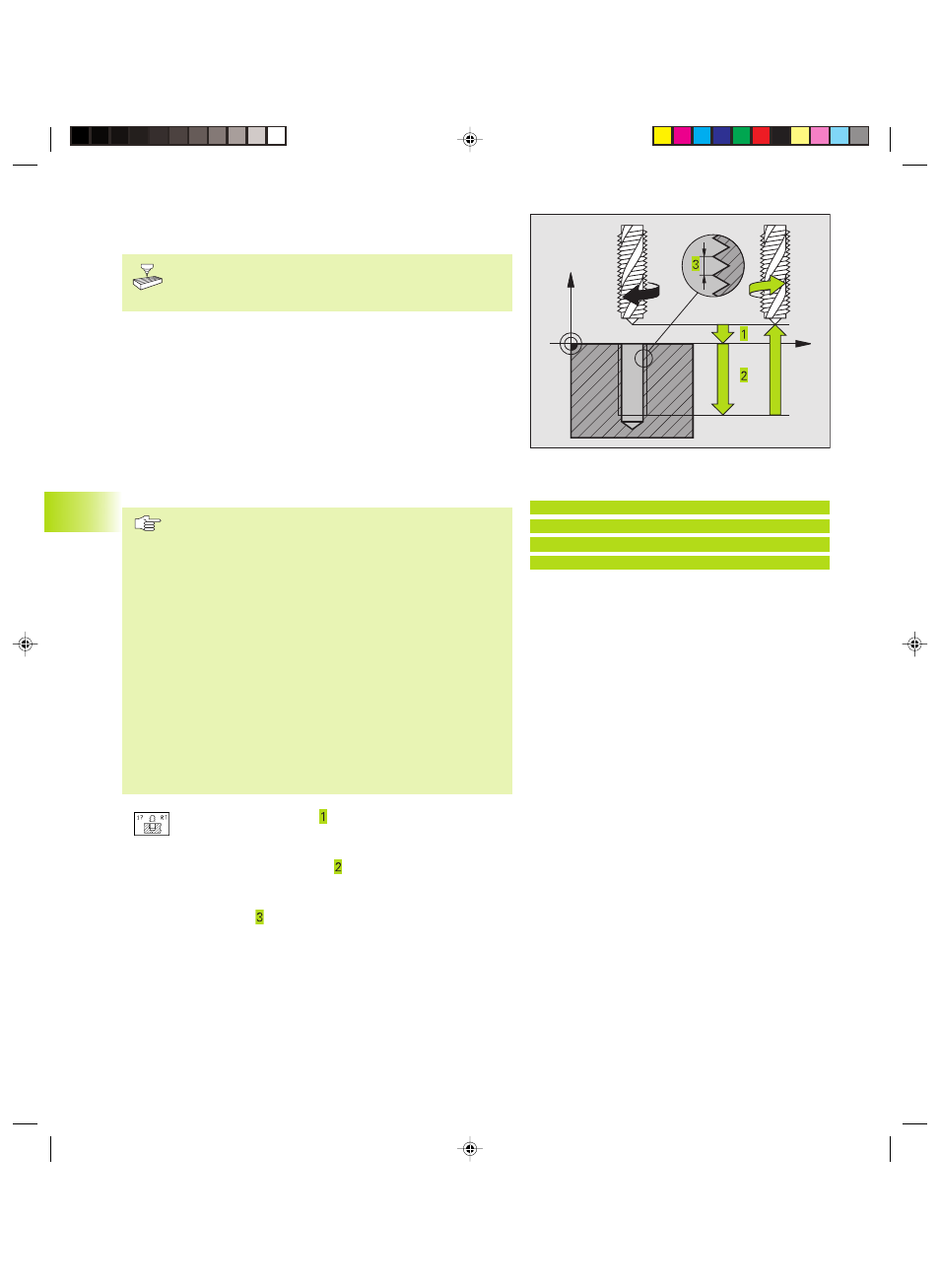

ú Distance d'approche (en incrémental): distance
entre la pointe de l‘outil (position initiale) et la surface
de la pièce
ú Profondeur de perçage (en incrémental): distance
entre la surface de la pièce (début du filet) et la fin du
filet
ú Pas de vis :
Pas de la vis. Le signe détermine le sens du filet:
+ = filet à droite
– = filet à gauche
8.2 Cycles de perçage
Dégagement en cas d‘interruption du programme
Si vous appuyez sur la touche stop externe pendant
le taraudage, la TNC affiche la softkey
DEGAGEMENT MANUEL. Si vous appuyez sur
DEGAGEMENT MANUEL, vous pouvez commander
le dégagement de l'outil. Pour cela, appuyez sur la
touche positive de sens d‘axe de l‘axe de broche
actif.
Exemples de séquences CN:
18 CYCL DEF 17.0 TARAUDAGE RIGIDE
19 CYCL DEF 17.1 DIST 2
20 CYCL DEF 17.2 PROF. -20
21 CYCL DEF 17.3 PAS +1
X
Z
