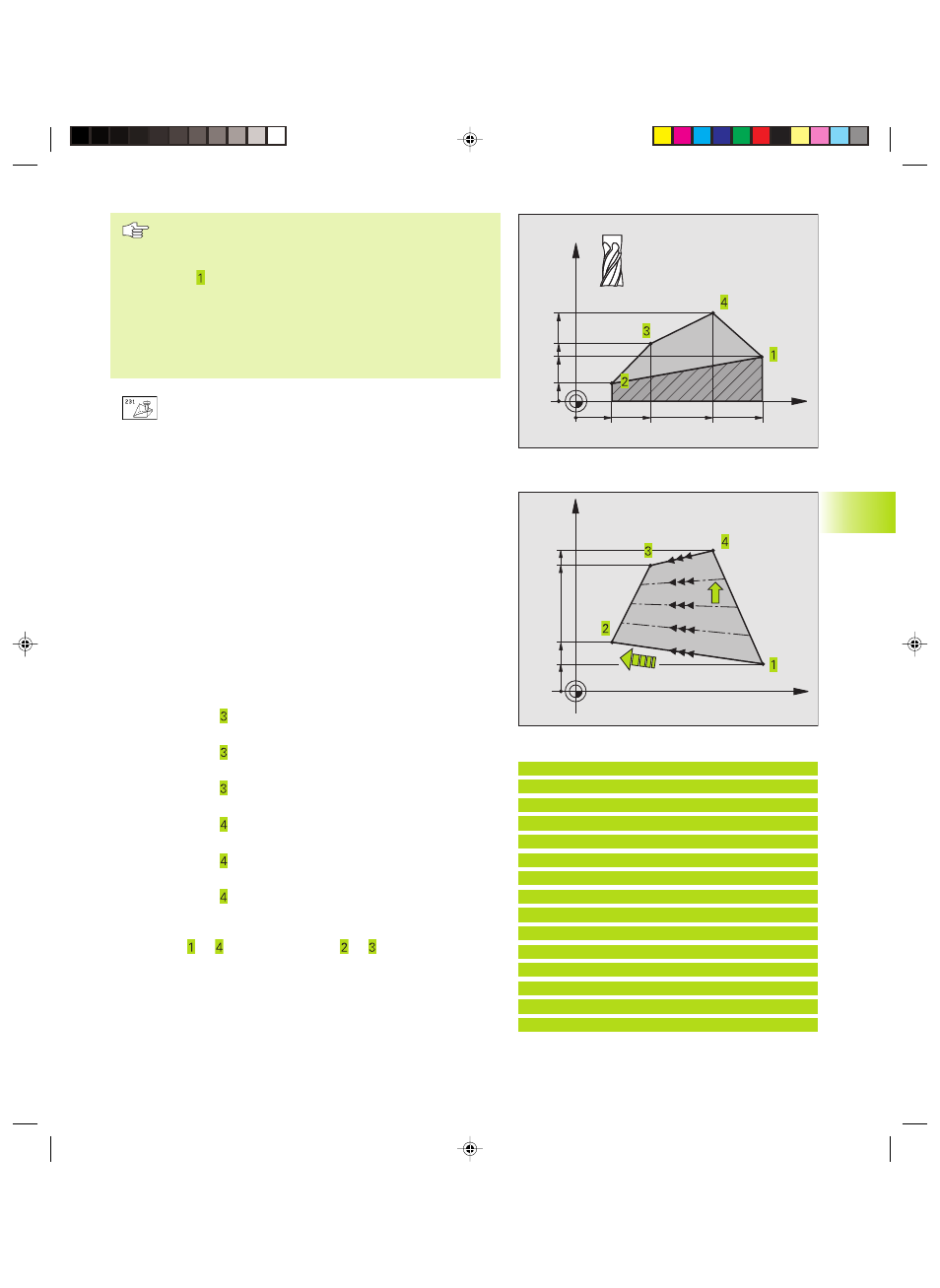

Remarques avant que vous ne programmiez
En partant de la position actuelle et en suivant une
trajectoire linéaire 3D, la TNC positionne l‘outil au point
initial . Pré-positionner l‘outil de manière à éviter toute
collision avec la pièce ou les matériels de bridage.
La TNC déplace l‘outil avec correction de rayon R0 entre
les positions programmées
Le cas échéant, utiliser une fraise à denture frontale
(DIN 844).
ú Point initial 1er axe Q225 (absolu): coordonnée du
point initial de la surface à usiner ligne-à-ligne dans
l‘axe principal du plan d‘usinage
ú Point initial 2ème axe Q226 (absolu): coordonnée du
point initial de la surface à usiner ligne-à-ligne dans
l‘axe auxiliaire du plan d‘usinage
ú Point initial 3ème axe Q227 (absolu): coordonnée du
point initial de la surface à usiner ligne-à-ligne dans
l‘axe de broche
ú 2ème point 1er axe Q228 (absolu): coordonnée du
point final de la surface à usiner ligne-à-ligne dans
l‘axe principal du plan d‘usinage
ú 2ème point 2ème axe Q229 (absolu): coordonnée du
point final de la surface à usiner ligne-à-ligne dans
l‘axe auxiliaire du plan d‘usinage
ú 2ème point 3ème axe Q230 (absolu): coordonnée du
point final de la surface à usiner ligne-à-ligne dans
l‘axe de broche
ú 3ème point 1er axe Q231 (absolu): Coordonnée du
point dans l'axe principal du plan d'usinage
ú 3ème point 2ème axe Q232 (absolu): Coordonnée du
point dans l'axe auxiliaire du plan d'usinage
ú 3ème point 3ème axe Q233 (absolu): Coordonnée du
point dans l'axe de broche
ú 4ème point 1er axe Q234 (absolu): Coordonnée du
point dans l'axe principal du plan d'usinage
ú 4ème point 2ème axe Q235 (absolu): Coordonnée du
point dans l'axe auxiliaire du plan d'usinage
ú 4ème point 3ème axe Q236 (absolu): Coordonnée du
point dans l'axe de broche
ú Nombre de coupes Q240: nombre de lignes sur
lesquelles la TNC doit déplacer l‘outil entre les points
et , ou entre les points et .
ú Avance de fraisage Q207: vitesse de déplacement de
l‘outil lors du fraisage, en mm/min. La TNC exécute la
première coupe en fonction de la moitié de la valeur
programmée
8.6 Cycles d'usinage ligne-à-ligne
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
Exemples de séquences CN:
72 CYCL DEF 231 SURFACE REGULIERE
Q225=+0 ;PT INITIAL 1ER AXE
Q226=+5 ;PT INITIAL 2EME AXE
Q227=-2 ;POINT INITIAL 3ème AXE
Q228=+100 ;2EME POINT 1ER AXE
Q229=+15 ;2EME POINT 2EME AXE
Q230=+5 ;2EME POINT 3EME AXE
Q231=+15 ;3EME POINT 1ER AXE
Q232=+125 ;3EME POINT 2EME AXE
Q233=+25 ;3EME POINT 3EME AXE
Q234=+85 ;4EME POINT 1ER AXE
Q235=+95 ;4EME POINT 2EME AXE
Q236=+35 ;4EME POINT 3EME AXE
Q240=40 ;NOMBRE DE COUPES
Q207=500 ;AVANCE FRAISAGE
