132 6 Programmation: Programmer les contours
6.6 Cont
our
nag
es – Pr
ogr
ammation flexible de cont
ours FK
Points auxiliaires
Vous pouvez introduire les coordonnées de points auxiliaires sur le
contour ou à proximité de celui-ci, aussi bien pour les droites
flexibles que pour les trajectoires circulaires flexibles. Les softkeys
sont disponibles à cet effet dès que vous avez ouvert le dialogue FK
à l‘aide de la softkey FL, FLT, FC ou FCT.
Points auxiliaires pour la droite
Les points auxiliaires sont situés sur la droite ou dans son
prolongement: cf. tableau de droite, en haut.
Les points auxiliaires se trouvent à distance D de la droite: cf.
tableau de droite, au centre
Points auxiliaires pour la trajectoire circulaire
Pour la trajectoire circulaire, vous pouvez indiquer 1, 2 ou 3 points
auxiliaires sur le contour. Cf. tableau de droite, en bas.
Exemple de séquences CN
13 FC DR– R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10

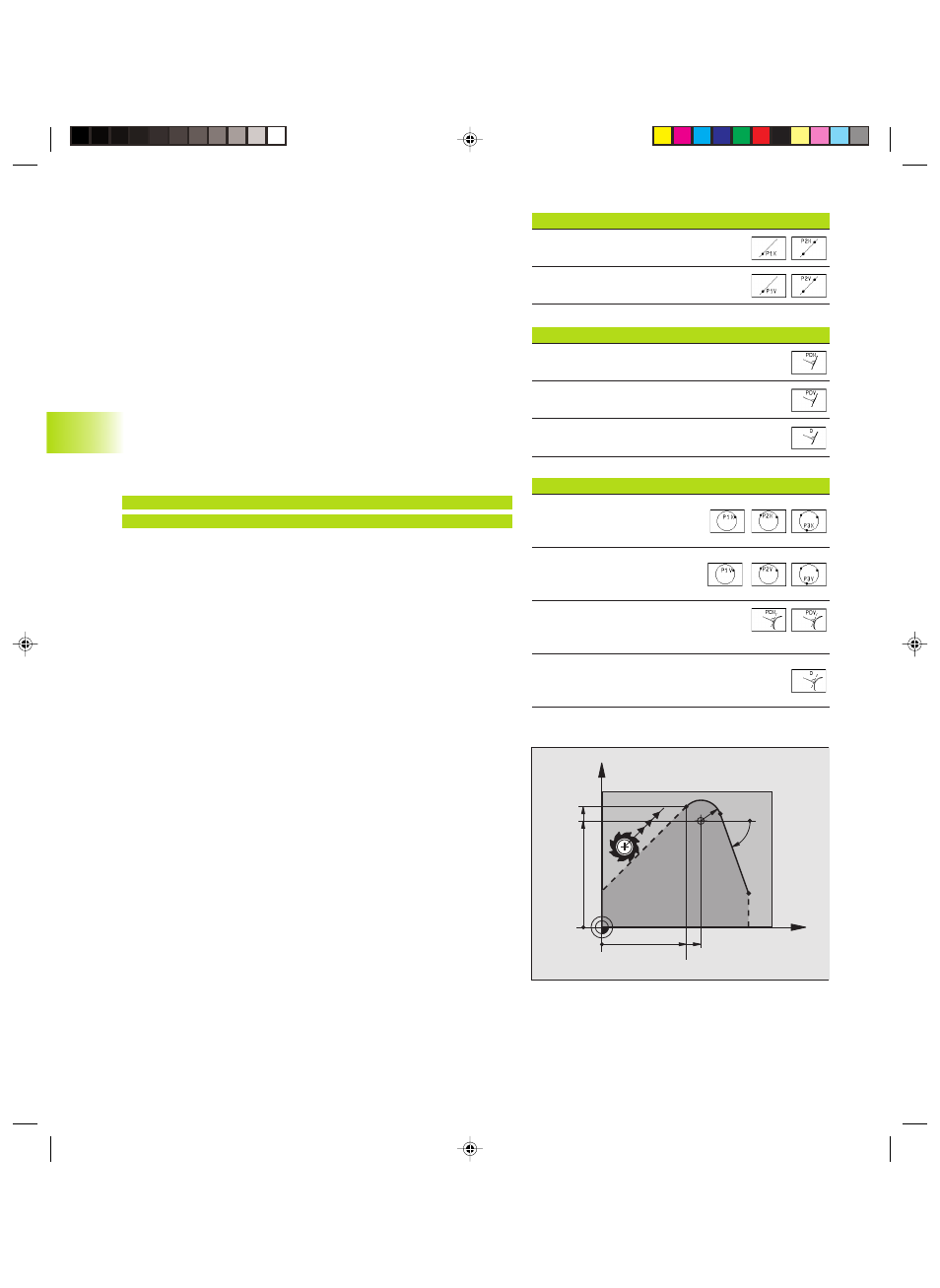

Cf. figure en bas et à droite.
Points auxiliaires sur la droite Softkey
Coord. X point auxiliaire P1 ou P2
Coord. Y point auxiliaire P1 ou P2
Points auxiliaires près de la droite Softkey
Coordonnée X du point auxiliaire
Coordonnée Y du point auxiliaire
Distance entre point auxil. et droite
Points auxiliaires sur la traj. circulair Softkey
Coordonnée X d‘un point
auxiliaire P1, P2 ou P3
Coordonnée Y d‘un point
auxiliaire P1, P2 ou P3
Coordonnées d‘un point auxil.
proche de la traj. circulaire
Distance entre point auxiliaire
proche de la traj. circulaire
X
Y
53
60.071
50
42.929
R10
70°
