8 Programmation: Cycles
214
ú

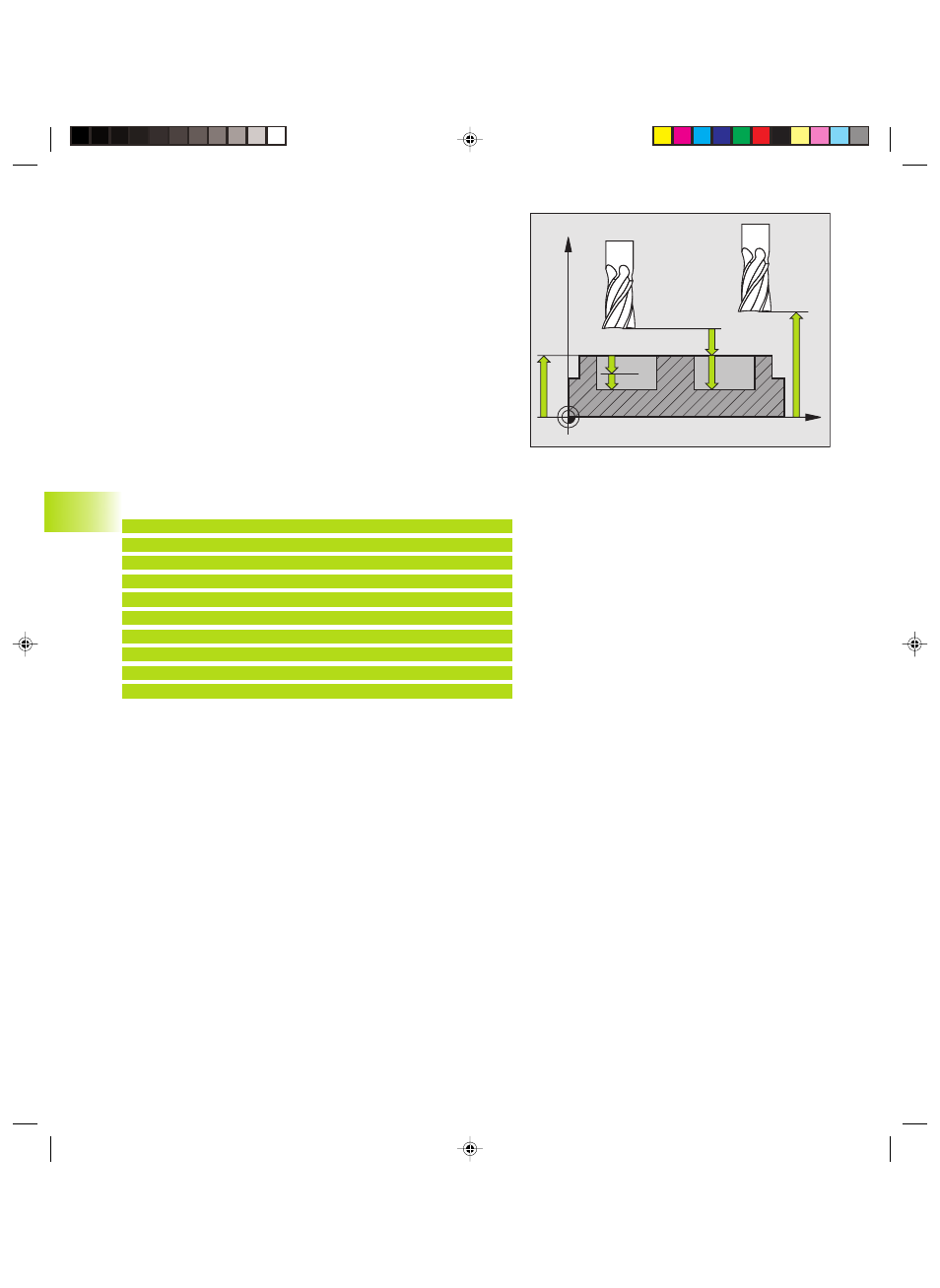

Dist. d'approche Q6 (en incrémental): distance entre
surface frontale de l'outil et surface de la pièce
ú
Hauteur de sécurité Q7 (en absolu): hauteur en valeur
absolue à l'intérieur de laquelle aucune collision ne
peut se produire avec la pièce (pour positionnement
intermédiaire et retrait en fin de cycle)
ú
Rayon d'arrondi interne Q8: Rayon d'arrondi aux
„angles“ internes; la valeur introduite se réfère à la
trajectoire du centre de l'outil
ú
Sens de rotation ? Sens horaire = -1 Q9: Sens de
l‘usinage pour les poches
■
sens horaire (Q9 = -1 usinage en opposition pour
poche et îlot)
■
sens anti-horaire (Q9 = +1 usinage en avalant pour
poche et îlot)
Vous pouvez vérifier les paramètres d'usinage lors d'une
interruption du programme et, si nécessaire, les écraser.
Exemples de séquences CN:
57 CYCL DEF 20.0 DONNEES DU CONTOUR
Q1=-20
;PROFONDEUR DE FRAISAGE
Q2=1
;CHEMIN DE RECOUVREMENT
Q3=+0.2
;SUREPAISSEUR LATERALE
Q4=+0.1
;SUREP. DE PROFONDEUR
Q5=+0
;COOR. SURFACE
Q6=+2
;DISTANCE D'APPROCHE
Q7=+50
;HAUTEUR DE SECURITE
Q8=0.5
;RAYON D'ARRONDI
Q9=+1
;SENS DE ROTATION
X
Z
Q6
Q7
Q1
Q10
Q5
8.5 Cycles SL
