213
TNC 426, TNC 430 HEIDENHAIN

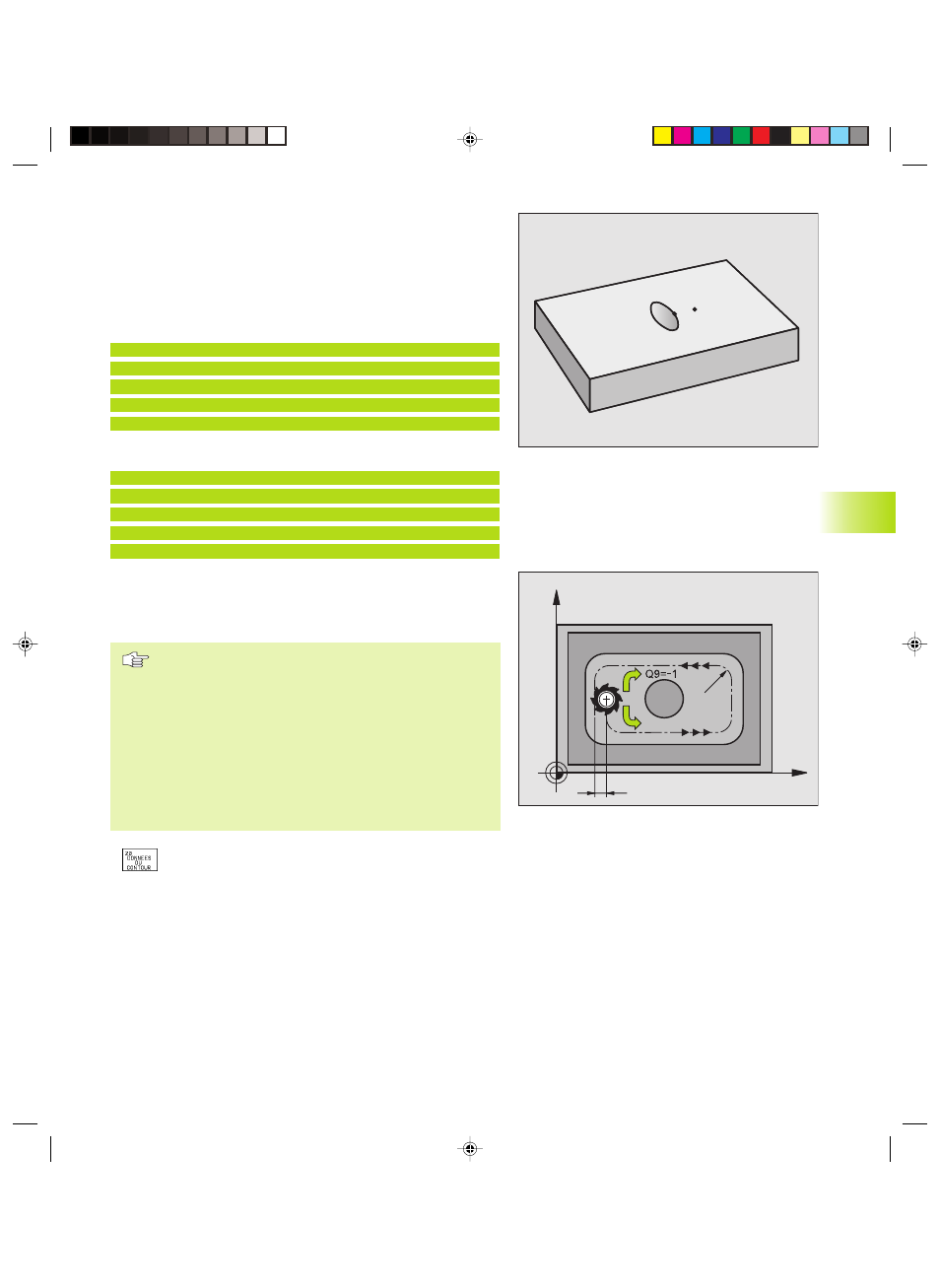

Surface „d‘intersection“
La surface commune de recouvrement de A et de B doit être
usinée. (les surfaces avec simple recouvrement doivent rester non
usinées)
■
A et B doivent être des poches.
■
A doit débuter à l‘intérieur de B.
Surface A:
51 LBL 1
52 L X+60 Y+50 RR
53 CC X+35 Y+50
54 C X+60 Y+50 DR-
55 LBL 0
Surface B:
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
DONNEES DU CONTOUR (cycle 20)
Dans le cycle 20, introduisez les données d‘usinage destinées aux
sous-programmes avec contours partiels.
Remarques avant que vous ne programmiez
Le cycle 20 est actif avec DEF, c‘est-à-dire qu‘il est actif
dès qu‘il a été défini dans le programme d‘usinage.
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Les données d‘usinage indiquées dans le cycle 20 sont
valables pour les cycles 21 à 24.
Si vous utilisez des cycles SL dans les programmes avec
paramètres Q, vous ne devez pas utiliser les paramètres
Q1 à Q19 comme paramètres de programme.
ú
Profondeur de fraisage Q1 (en incrémental): distance
entre surface de la pièce et fond de la poche.
ú
Facteur de superposition de trajectoire Q2: Q2 x rayon
d‘outil donne la passe latérale k
ú
Surép. latérale finition Q3 (en incrémental):
surépaisseur de finition dans plan d'usinage
ú
Surép. de finition en profondeur Q4 (en incrémental):
surépaisseur de finition pour la profondeur
ú
Coord. surface pièce Q5 (en absolu): coordonnée
absolue de la surface de la pièce
8.5 Cycles SL
X
Y
k
Q9=+1
Q8
A
B
