8 Programmation: Cycles

244

IMAGE MIROIR (cycle 8)

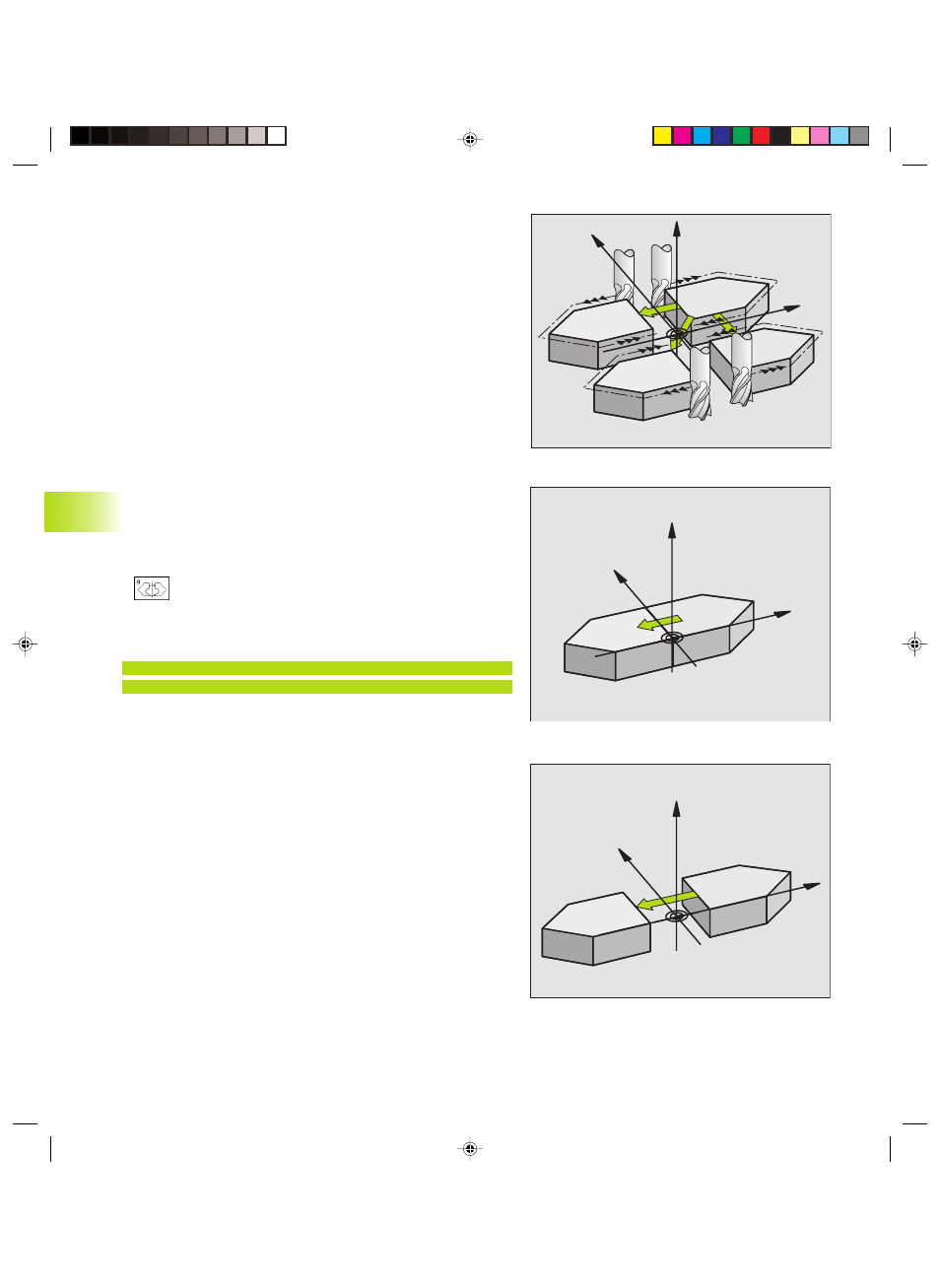

Dans le plan d‘usinage, la TNC peut exécuter une opération
d‘usinage en image miroir. Cf. figure de droite, en haut.

Effet
L‘image miroir est active dès qu‘elle a été définie dans le
programme. Elle agit aussi en mode Positionnement avec
introduction manuelle. Les axes réfléchis apparaissent également
dans l‘affichage d‘état supplémentaire.

Si vous n‘exécutez l‘image miroir que d‘un seul axe, il y a
inversion du sens de déplacement de l‘outil. Ceci n‘est pas
valable pour les cycles d‘usinage.

Si vous exécutez l‘image miroir de deux axes, le sens du
déplacement n‘est pas modifié.

Le résultat de l‘image miroir dépend de la position du point zéro:

Le point zéro est situé sur le contour devant être réfléchi:
L‘élément est réfléchi directement à partir du point zéro; cf. figure
de droite, au centre

Le point zéro est situé à l‘extérieur du contour devant être
réfléchi: L‘élément est décalé par rapport à l‘axe; cf. figure de
droite, en bas

ú

Axe réfléchi ?: introduire l'axe devant être réfléchi;
vous pouvez réfléchir tous les axes, y compris les axes
rotatifs – exception faite toutefois de l'axe de broche
et de l'axe auxiliaire correspondant

Exemples de séquences CN:

79 CYCL DEF 8.0 IMAGE MIROIR
80 CYCL DEF 8.1 X Y

Annulation
Reprogrammer le cycle IMAGE MIROIR en introduisant NO ENT.

8.7 Cycles de conversion de coordonnées

Y

X

Z

Y

X

Z

Y

X

Z
