92 5 Programmation: Outils
Peripheral milling: Correction 3D avec orientation de
l'outil
La TNC décale l'outil perpendiculairement au sens du déplacement
et perpendiculairement au sens de l'outil, en fonction de la somme
des valeurs Delta DR (tableau d'outils et TOOL CALL). Le sens de

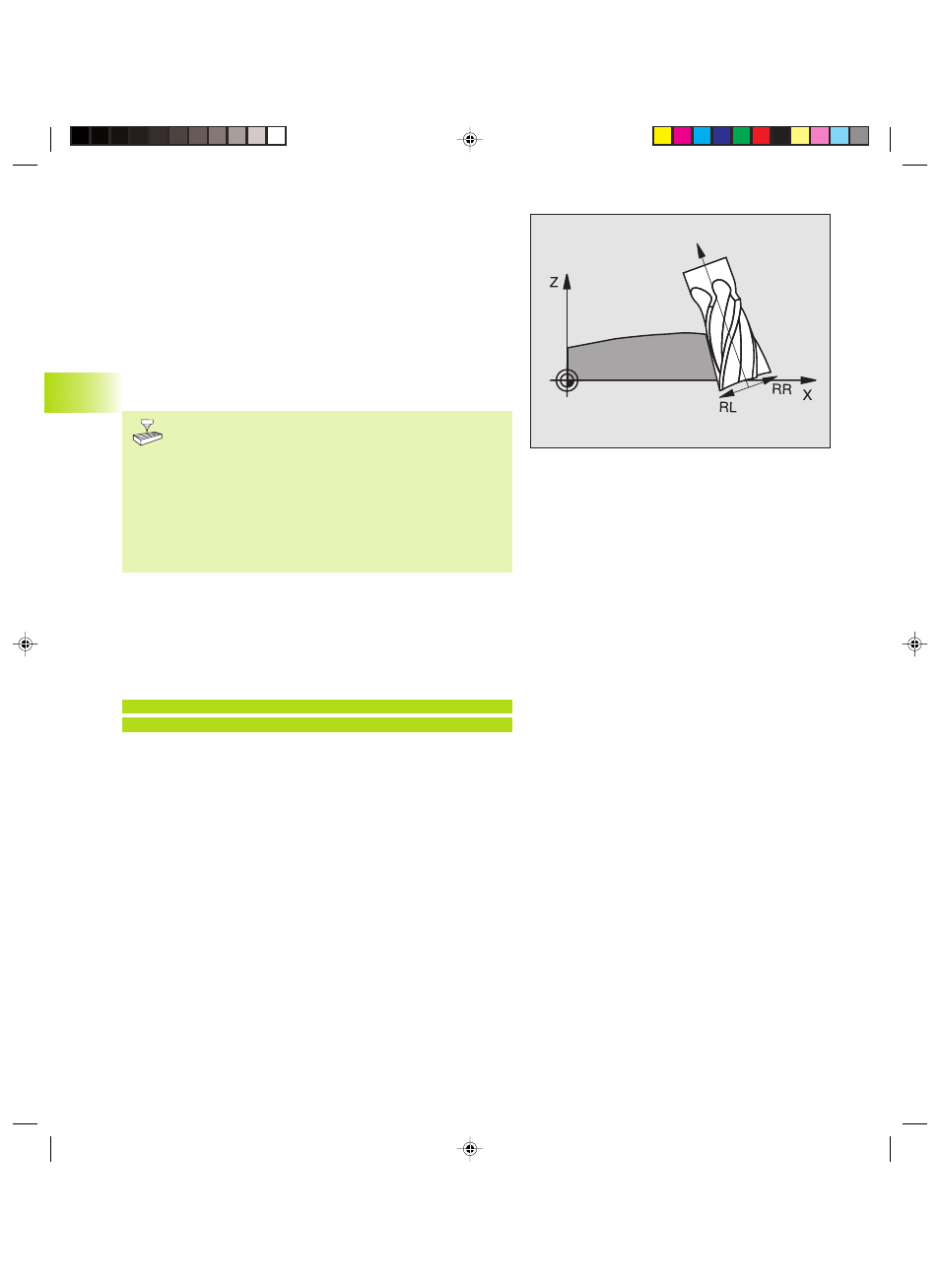

correction est à définir avec la correction de rayon RL/RR (cf. fig. en
haut et à droite, sens du déplacement Y+). Pour que la TNC puisse
atteindre l'orientation donnée pour l'outil, vous devez activer la
fonction M128 (cf. „7.5 Fonctions auxiliaires pour les axes rotatifs“).
La TNC positionne alors automatiquement les axes rotatifs de la
machine de manière à ce que l'outil puisse atteindre l'orientation
d'outil programmée avec la correction active.
La TNC n'est pas en mesure de positionner
automatiquement les axes rotatifs sur toutes les
machines. Consultez le manuel de votre machine.
Risque de collision!
Sur les machines dont les axes rotatifs n'autorisent
qu'une plage de déplacement limitée et lors du
positionnement automatique, des déplacements
peuvent nécessiter, par exemple, une rotation de la table
à 180°. Surveillez les risques de collision de la tête avec
la pièce ou avec les matériels de bridage.
Vous pouvez définir l'orientation d'outil de deux manières:
■ Dans la séquence LN en indiquant les composantes TX, TY et TZ
■ Dans une séquence L en indiquant les coordonnées des axes
rotatifs
Format de séquence avec orientation de l'outil
LN X+31,737 Y+21,954 Z+33,165
TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128
LN Droite avec correction 3D
X, Y, Z Coordonnées corrigées du point final de la droite
TX, TY, TZ Composantes de la normale de vecteur pour
l'orientation de l'outil
F Avance
M Fonction auxiliaire
5.4 Cor
rection d‘
outil tr
i-dimensionnelle
