8 Programmation: Cycles 198

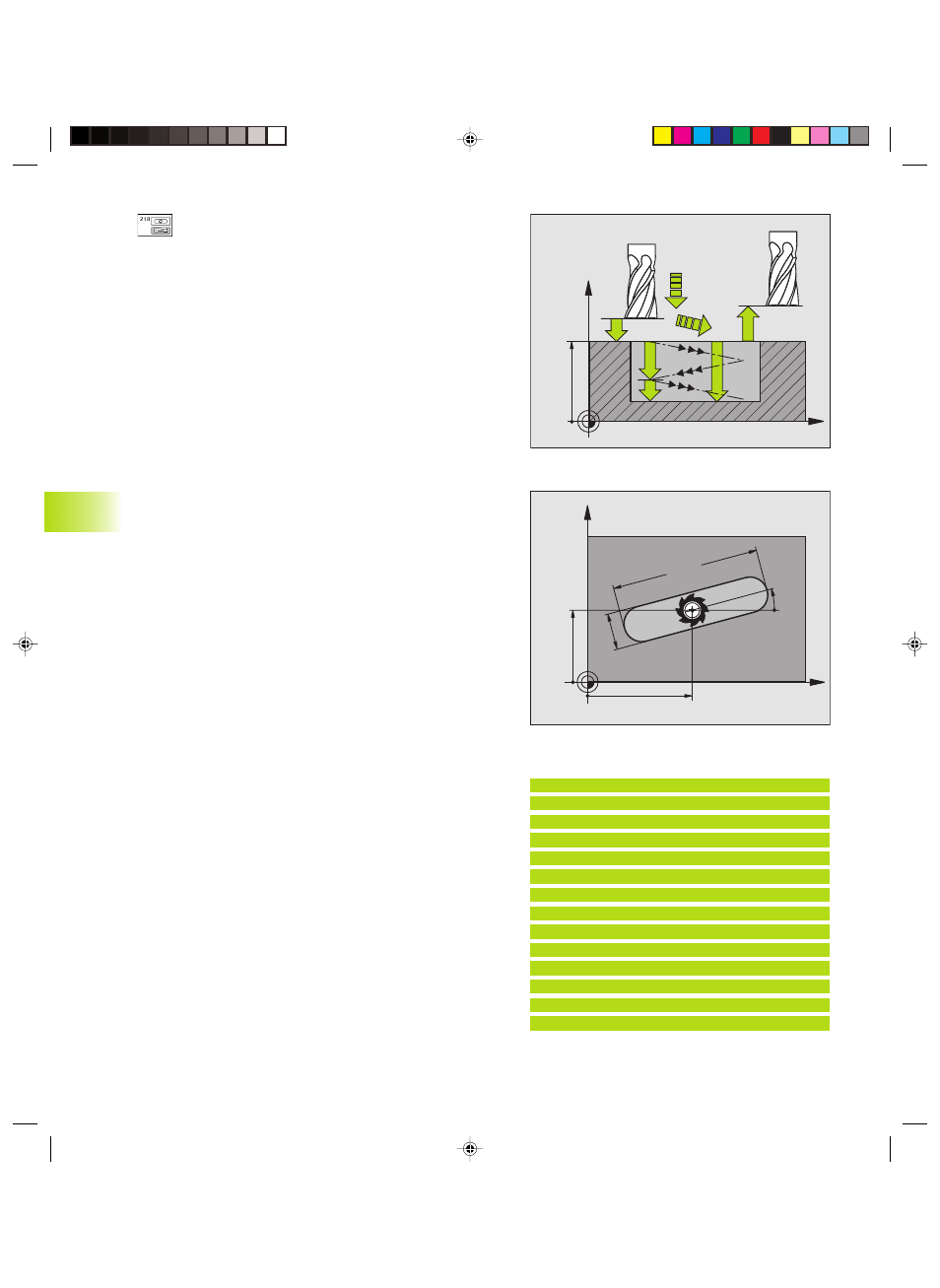

ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond de la rainure
ú Avance de fraisage Q207: vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
ú Profondeur de passe Q202 (en incrémental): valeur
égale à la distance totale parcourue par l'outil lors
d'une plongée pendulaire dans l'axe de broche
ú Opérations d'usinage (0/1/2) Q215: définir les
opérations d'usinage:
0: ébauche et finition
1: ébauche seulement
2: finition seulement
ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée Z excluant toute collision entre l‘outil et la
pièce (matériels de bridage)
ú Centre 1er axe Q216 (en absolu): centre de la rainure
dans l'axe principal du plan d'usinage
ú Centre 2ème axe Q217 (en absolu): centre de la
rainure dans l'axe auxiliaire du plan d'usinage
ú 1er côté Q218 (valeur parallèle à l‘axe principal du plan
d‘usinage): introduire le plus grand côté de la rainure
ú 2ème côté Q219 (valeur parallèle à l'axe auxiliaire du
plan d'usinage): introduire la largeur de la rainure; si
l'on a introduit une largeur de rainure égale au
diamètre de l'outil, la TNC n'effectue que l'ébauche
(fraisage d'un trou oblong)
ú Angle de rotation Q224 (en absolu): angle de rotation
de la totalité de la rainure; le centre de rotation est
situé au centre de la rainure
ú Passe de finition Q338 (en incrémental): distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0: Finition en une seule passe
8.3 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
Exemples de séquences CN:
51 CYCL DEF 210 RAINURE PENDULAIRE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q207=500 ;AVANCE FRAISAGE
Q202=5 ;PROFONDEUR DE PASSE
Q215=0 ;OPERATIONS D'USINAGE
Q203=+0 ;COOR. SURFACE
Q204=50 ;2ème DISTANCE D'APPROCHE
Q216=+50 ;CENTRE 1er AXE
Q217=+50 ;CENTRE 2ème AXE
Q218=80 ;1er COTE
Q219=12 ;2ème COTE
Q224=+15 ;POSITION ANGULAIRE
Q338=5 ;PASSE FINITION
