1.2 Ecran et panneau de commande
L'écran

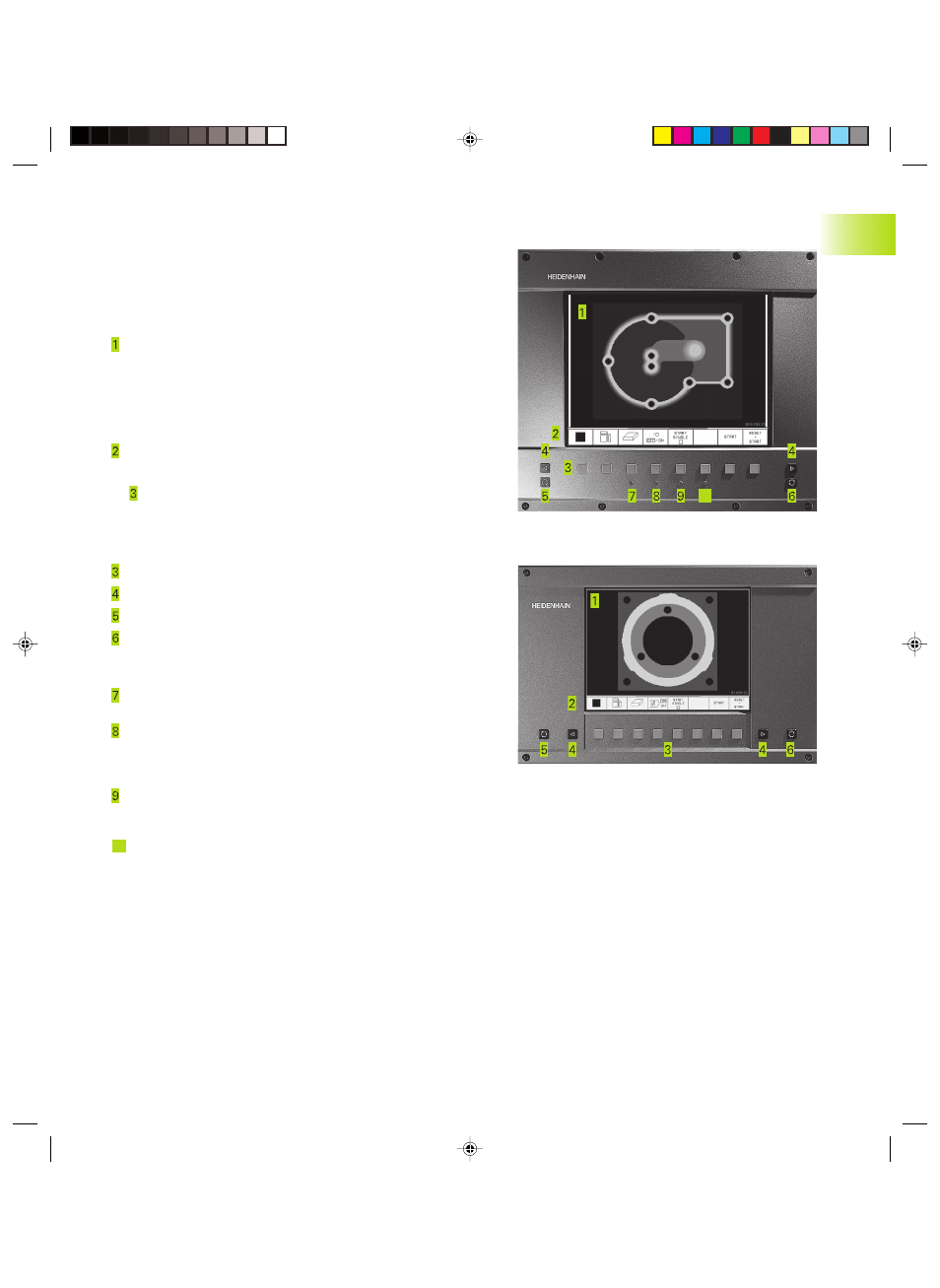

La TNC est livrable, au choix, avec l'écran couleur BC 120 (CRT) ou
l'écran plat couleur BF 120 (TFT). La figure en haut et à droite
illustre les éléments de commande du BC 120 et la figure au centre
et à droite montre ceux du BF 120:
En-tête
Lorsque la TNC est sous tension, l'écran affiche en en-tête les
modes de fonctionnement sélectionnés: Modes Machine à
gauche et modes Programmation à droite. Le mode actuel
affiché par l'écran apparaît dans le plus grand champ d'en-tête:
on y trouve les questions de dialogue et les textes de
messages.
Softkeys
La TNC affiche d'autres fonctions dans un menu de softkeys.
Sélectionnez ces fonctions avec les touches situées en-dessous.
. De petits curseurs situés directement au-dessus du menu de
softkeys indiquent le nombre de menus pouvant être
sélectionnés à l'aide des touches fléchées noires positionnées à
l'extérieur. Le menu de softkeys actif est mis en évidence par un
curseur plus clair.
Softkeys de sélection
Commutation entre menus de softkeys
Définition du partage de l'écran
Touches de commutation écran pour les modes de
fonctionnement Machine et Programmation
Autres touches pour le BC 120
Démagnétisation de l'écran;
Quitter le menu principal de réglage de l'écran
Sélectionner le menu principal de réglage de l'écran;
Dans menu principal:
Décaler le champ clair vers le bas
Dans sous-menu: Réduire la valeur
Décaler l'image vers la gauche ou le bas
Dans menu principal: Décaler le champ clair vers le haut
Dans sous-menu: Augmenter la valeur
Décaler l'image vers la droite ou le haut
10 Dans menu principal: Sélectionner le sous-menu
Dans sous-menu: Quitter le sous-menu
Réglages de l'écran: cf. page suivante
