205 TNC 426, TNC 430 HEIDENHAIN
ú Nombre d'usinages Q241: nombre d'opérations
d'usinage sur le cercle primitif
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l‘outil et la surface de la pièce;
introduire une valeur positive
ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage).
Introduire une valeur positive
ú Déplacement à la hauteur de sécurité Q301: Définir
comment l'outil doit se déplacer entre les usinages:
0: Entre les opérations d'usinage, se déplacer à la
distance d'approche
1: Entre les points de mesure, se déplacer à la 2ème
distance d'approche

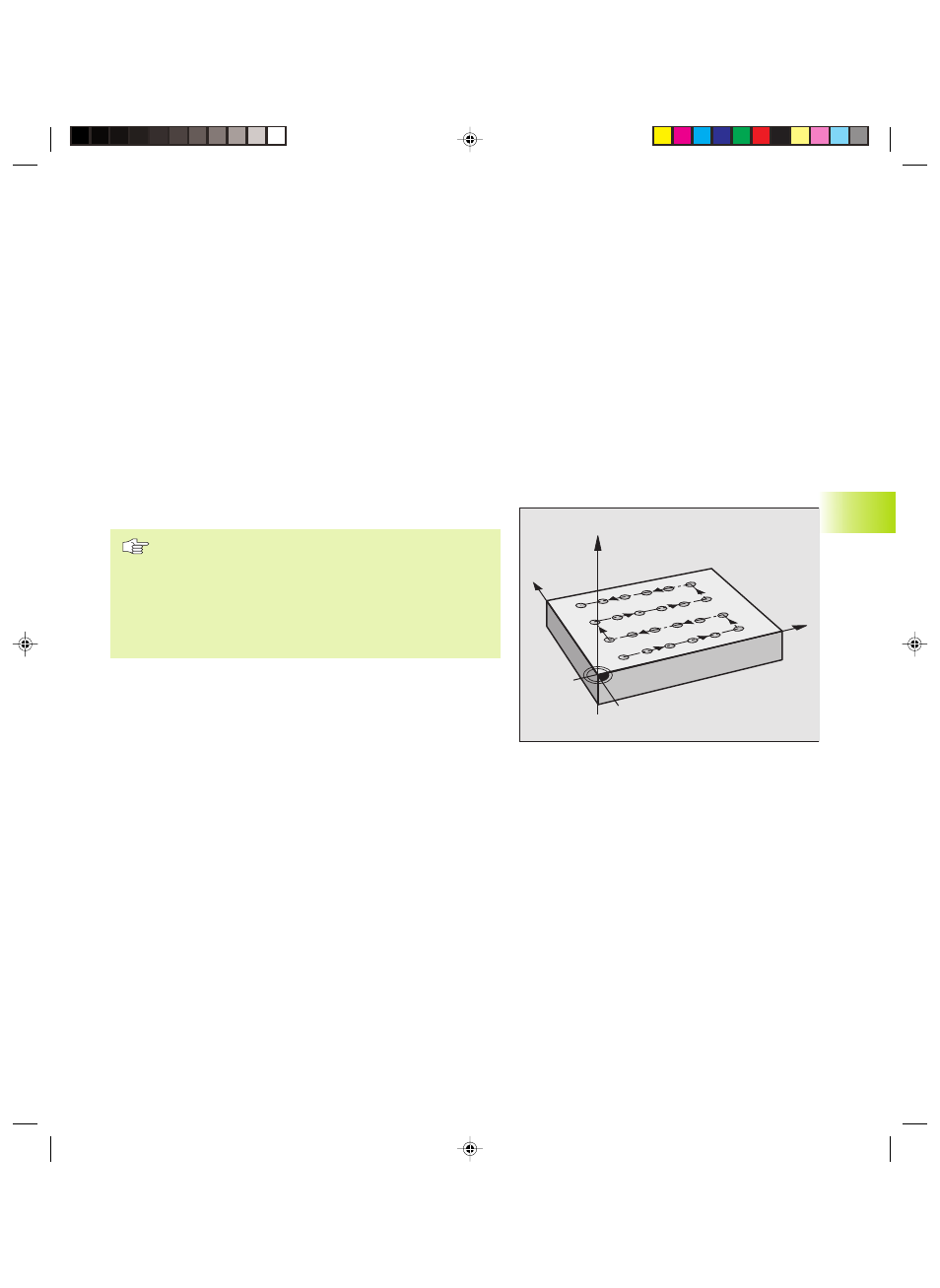

MOTIFS DE POINTS SUR DES LIGNES (cycle 221)
Remarques avant que vous ne programmiez
Le cycle 221 est actif avec DEF, c'est-à-dire qu'il appelle
automatiquement le dernier cycle d'usinage défini.
Si vous combinez l'un des cycles d'usinage 200 à 208 et
212 à 215 avec le cycle 221, la distance d'approche, la
surface de la pièce et la 2ème distance d'approche
programmées dans le cycle 221 sont actives.
1 La TNC positionne l‘outil automatiquement de la position actuelle
jusqu‘au point initial de la première opération d‘usinage.
Etapes:
■ Aborder la 2ème distance d'approche (axe de broche)
■ Aborder le point initial dans le plan d'usinage
■ Aller à la distance d'approche au-dessus de la pièce (axe de
broche)
2 A partir de cette position, la TNC exécute le dernier cycle
d‘usinage défini
3 Ensuite, la TNC positionne l‘outil dans le sens positif de l‘axe
principal, sur le point initial de l‘opération d‘usinage suivante;
l‘outil est positionné à la distance d'approche (ou à la 2ème
distance d'approche)
4 Ce processus (1 à 3) est répété jusqu‘à ce que toutes les
opérations d‘usinage soient exécutées sur la première ligne;
l‘outil se trouve sur le dernier point de la première ligne
X
Y
Z
8.4 Cycles d'usinage de motifs de points
