Les coordonnées pour la position X,Y, Z et pour les
normales de surface NX, NY, NZ ou TX, TY, TZ doivent être
dans le même ordre à l'intérieur de la séquence CN.
Dans la séquence LN, il faut toujours indiquer toutes les
coordonnées ainsi que toutes les normales de surface, y
compris si les valeurs sont restées les mêmes par
rapport à la séquence précédente.
La correction 3D avec normales de surface est valable
pour les coordonnées dans les axes principaux X, Y, Z.
Si vous changer un outil avec surépaisseur (valeurs Delta
positives), la TNC délivre un message d'erreur. Vous
pouvez inhiber le message d'erreur avec la fonction
M107 (cf. „5.2 Données d'outils, changement d'outil“).
La TNC n‘émet pas de message d‘erreur si des
surépaisseurs d‘outil devaient endommager le contour.

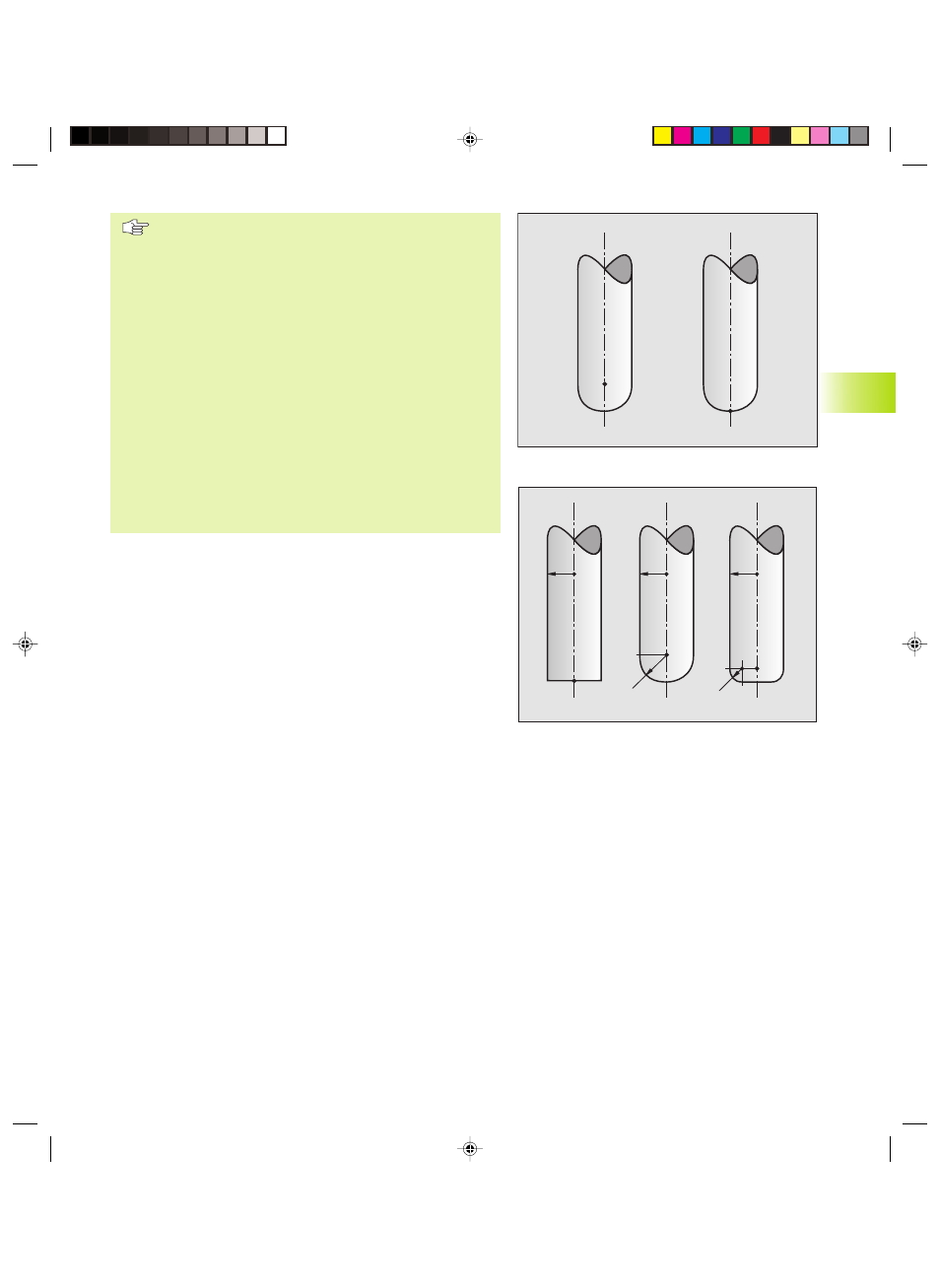

Le paramètre-machine 7680 vous permet de définir si le
système CAO a corrigé la longueur d'outil en prenant en
compte le centre de la bille P
T
ou son pôle sud P
SP
(cf. fig.
en haut et à droite).
Formes d'outils autorisées
Vous définissez les formes d'outils autorisées (cf. fig. de droite, au
centre) dans le tableau d'outils et avec les rayons d'outil R et R2:
Rayon d'outil: R
Cote entre le centre de l‘outil et la face externe de l‘outil
Rayon d'outil 2: R2
Rayon d'arrondi entre la pointe de l'outil et la face externe de l'outil
Le rapport entre R et R2 détermine la forme de l'outil:
R2 = 0 Fraise deux tailles
R2 = R Fraise à crayon
0 < R2 < R Fraise à rayon d‘angle
Ces données permettent également d‘obtenir les coordonnées du
point de référence P
T
de l‘outil.
