Rapports relatifs
Les rapports relatifs sont des données qui se réfèrent à un autre
élément de contour. Les softkeys et mots de programme destinés

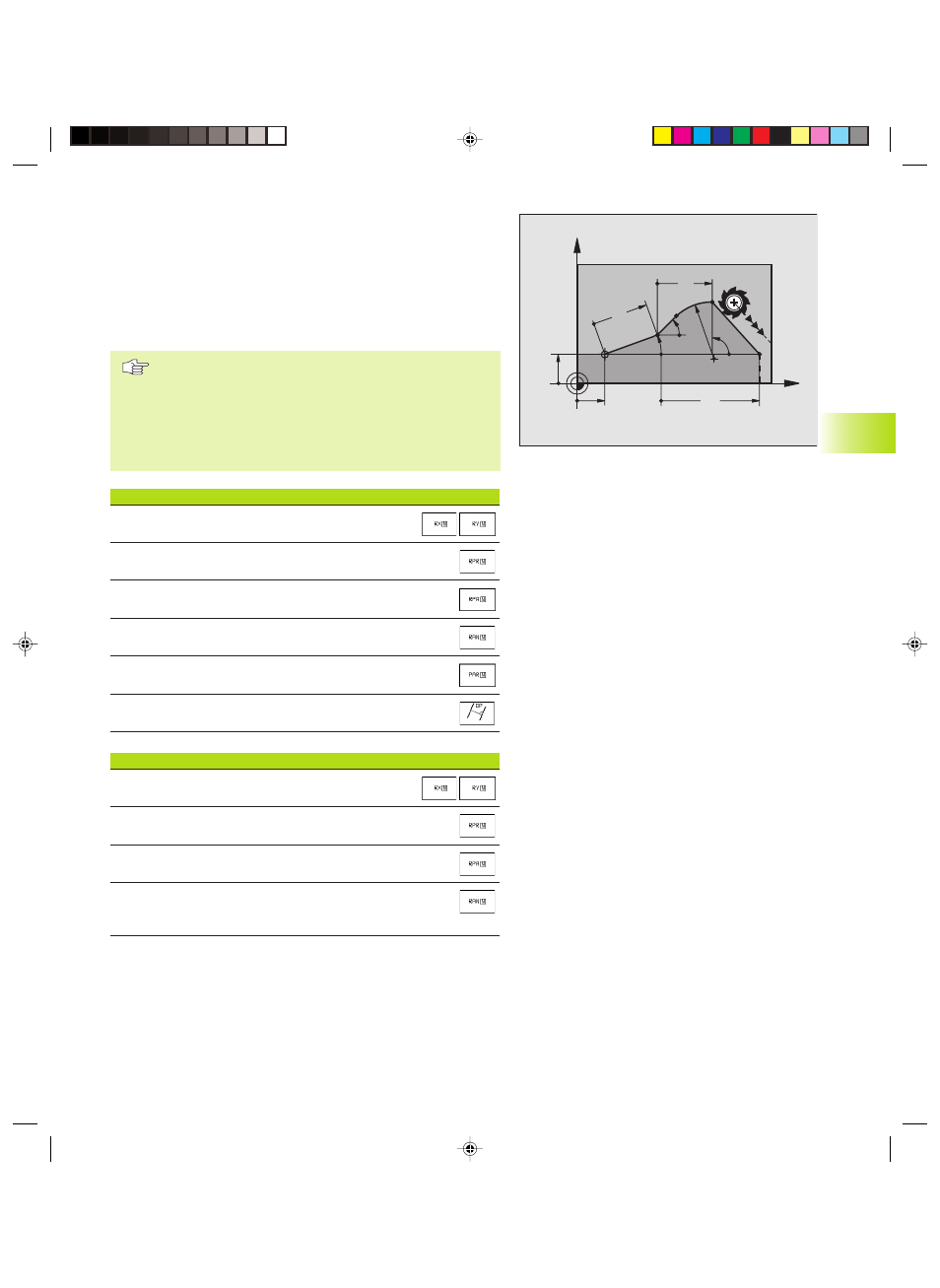

aux rapports Relatfs débutent par un „R“. La figure de droite montre
les cotes que vous devez programmer comme rapports relatifs.
Vous programmez toujours en incrémental les coordonnées et
angles des rapports relatifs. Vous devez en plus indiquer le numéro
de la séquence de l‘élément de contour auquel vous vous référez.
L‘élément de contour pour lequel vous indiquez le n° de
séquence ne doit pas être à plus de 64 séquences
devant la séquence dans laquelle vous programmez le
rapport.
Si vous effacez une séquence par rapport à laquelle vous
vous référez, la TNC émet un message d‘erreur. Modifiez
le programme avant d‘effacer la séquence.
Rapports relatifs pour une droite flexible
Softkey
Coord. se référant au point final de la séquence N
Modif. du rayon polaire par rapport à la séquence N
Modif. de l‘angle polaire par rapport à la séquence N
Angle entre droite et autre élément de contour
Droite parallèle à un autre élément de contour
Distance entre droite et élément de contour parallèle
Rapports relatifs pour coord. traj. circulaire
Softkey
Coord. se référant au point final de la séquence N
Modif. du rayon polaire par rapport à la séquence N
Modif. de l‘angle polaire par rapport à la séquence N
Angle entre la tangente en entrée de l‘arc de cercle
et l‘autre élément de contour
6.6 Cont
our
nag
es – Pr
ogr
ammation flexible de cont
ours FK
X
Y
35
10
10
20°
R20
20
45°
20
FPOL
90°
