8 Programmation: Cycles 184

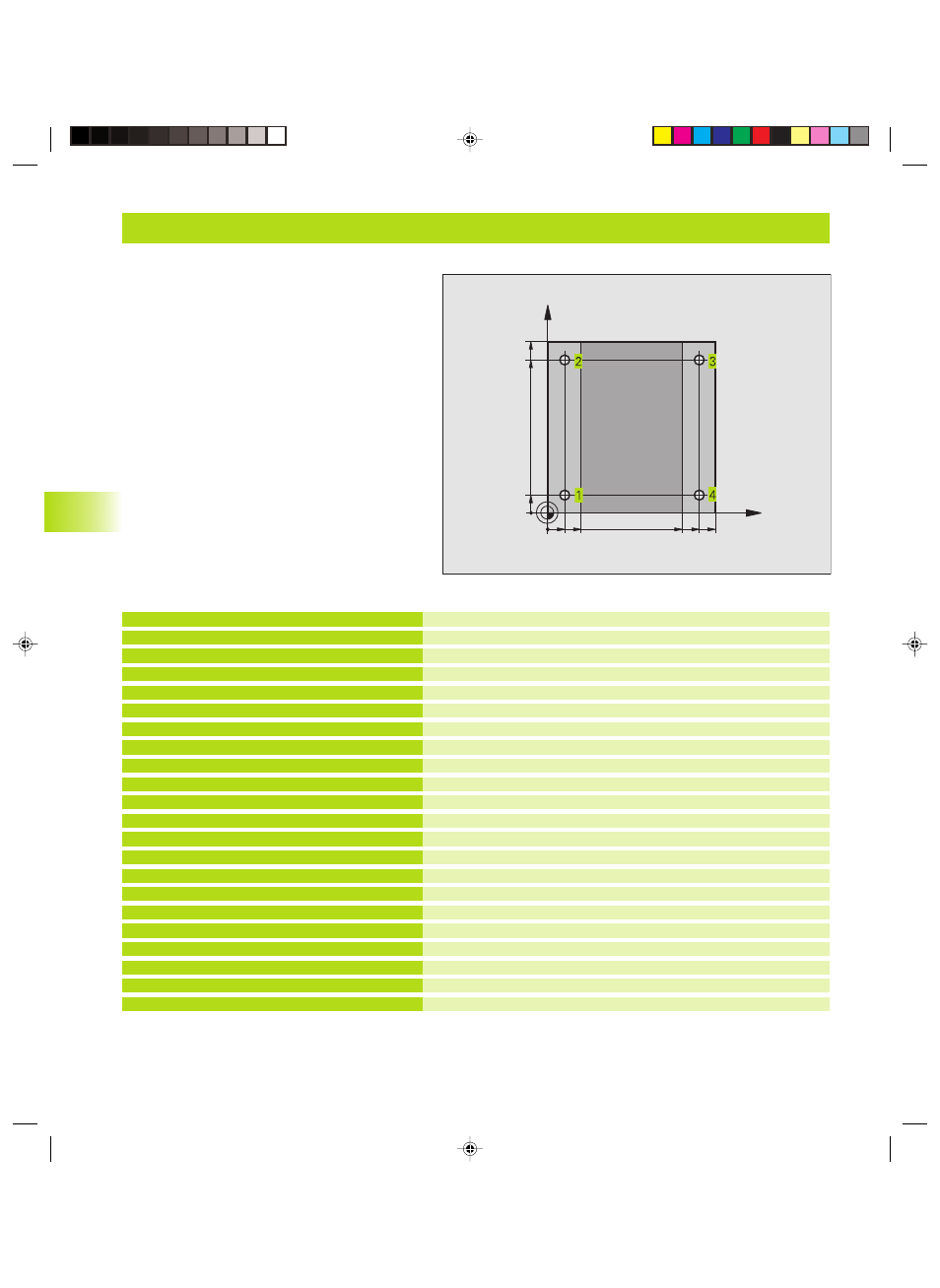

Exemple: Cycles de perçage
Définition de la pièce brute
Définition de l'outil
Appel de l'outil
Dégager l‘outil
Définition du cycle
Aborder le trou 1, marche broche
Appel du cycle
Aborder le trou 2, appel du cycle
Aborder le trou 3, appel du cycle
Aborder le trou 4, appel du cycle
Dégager l‘outil, fin du programme
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 F MAX
6 CYCL DEF 200 PERCAGE
Q200=2 ;DIST. D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AV. PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=-10 ;COOR. SURFACE PIECE
Q204=20 ;2EME DIST. APPROCHE
Q211=0.2 ;TEMPO. AU FOND
7 L X+10 Y+10 R0 F MAX M3
8 CYCL CALL
9 L Y+90 R0 F MAX M99
10 L X+90 R0 F MAX M99
11 L Y+10 R0 F MAX M99
12 L Z+250 R0 F MAX M2
13 END PGM C200 MM
8.2 Cycles de perçage
X
Y
20
10
100
100
10
90
90 80
