211
TNC 426, TNC 430 HEIDENHAIN

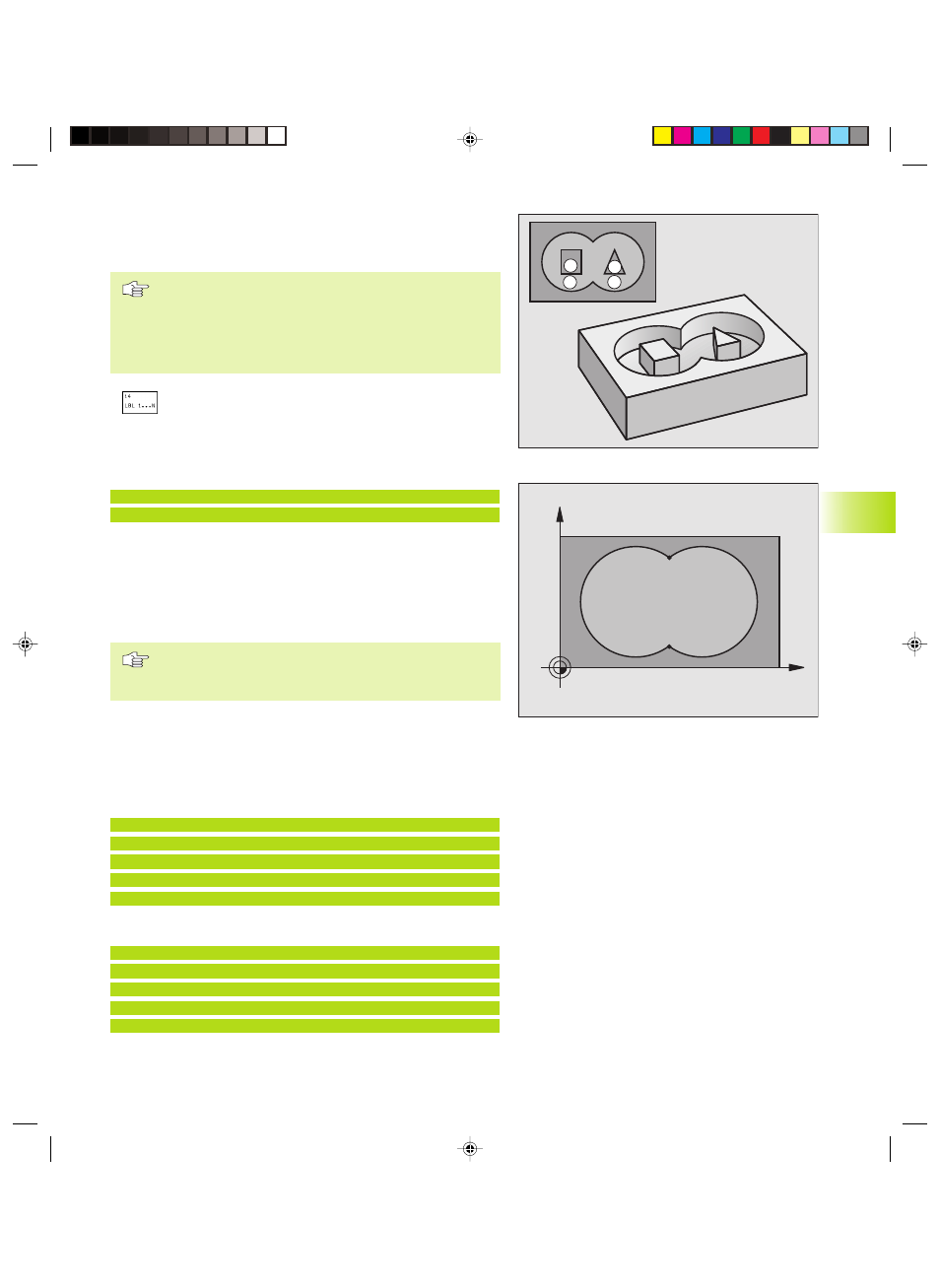

CONTOUR (cycle 14)
Dans le cycle 14 CONTOUR, listez tous les sous-programmes qui
doivent être superposés pour former un contour entier.
Remarques avant que vous ne programmiez
Le cycle 14 est actif avec DEF, c‘est-à-dire qu‘il est actif
dès qu‘il a été défini dans le programme
Vous pouvez lister jusqu‘à 12 sous-programmes
(contours partiels) dans le cycle 14
ú
Numéros de label pour contour: introduire tous les
numéros de label des différents sous-programmes qui
doivent être superposés pour former un contour.
Valider chaque numéro avec la touche ENT et achever
l‘introduction avec la touche FIN.
Exemples de séquences CN:
55 CYCL DEF 14.0 CONTUR
56 CYCL DEF 14.1 LABEL CONTOUR 1 /2 /3
Contours superposés
Afin de former un nouveau contour, vous pouvez superposer
poches et îlots. De cette manière, vous pouvez agrandir la surface
d‘une poche par superposition d‘une poche ou réduire un îlot.
Sous-programmes: Poches superposées
Les exemples de programmation suivants correspondent
à des sous-programmes de contour appelés par le cycle 14
CONTOUR dans un programme principal.
Les poches A et B sont superposées.
La TNC calcule les points d‘intersection S
1
et S
2
; ils n'ont pas à être
reprogrammés.
Les poches sont programmées comme des cercles entiers.
Sous-programme 1: Poche à gauche
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Sous-programme 2: Poche à droite
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
8.5 Cycles SL
A
C
D
B
X
Y
A
B
S
1
S
2
