HEIDENHAIN TNC 426 (280 474) Manuel d'utilisation
Page 216
8 Programmation: Cycles
200
8.3 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es

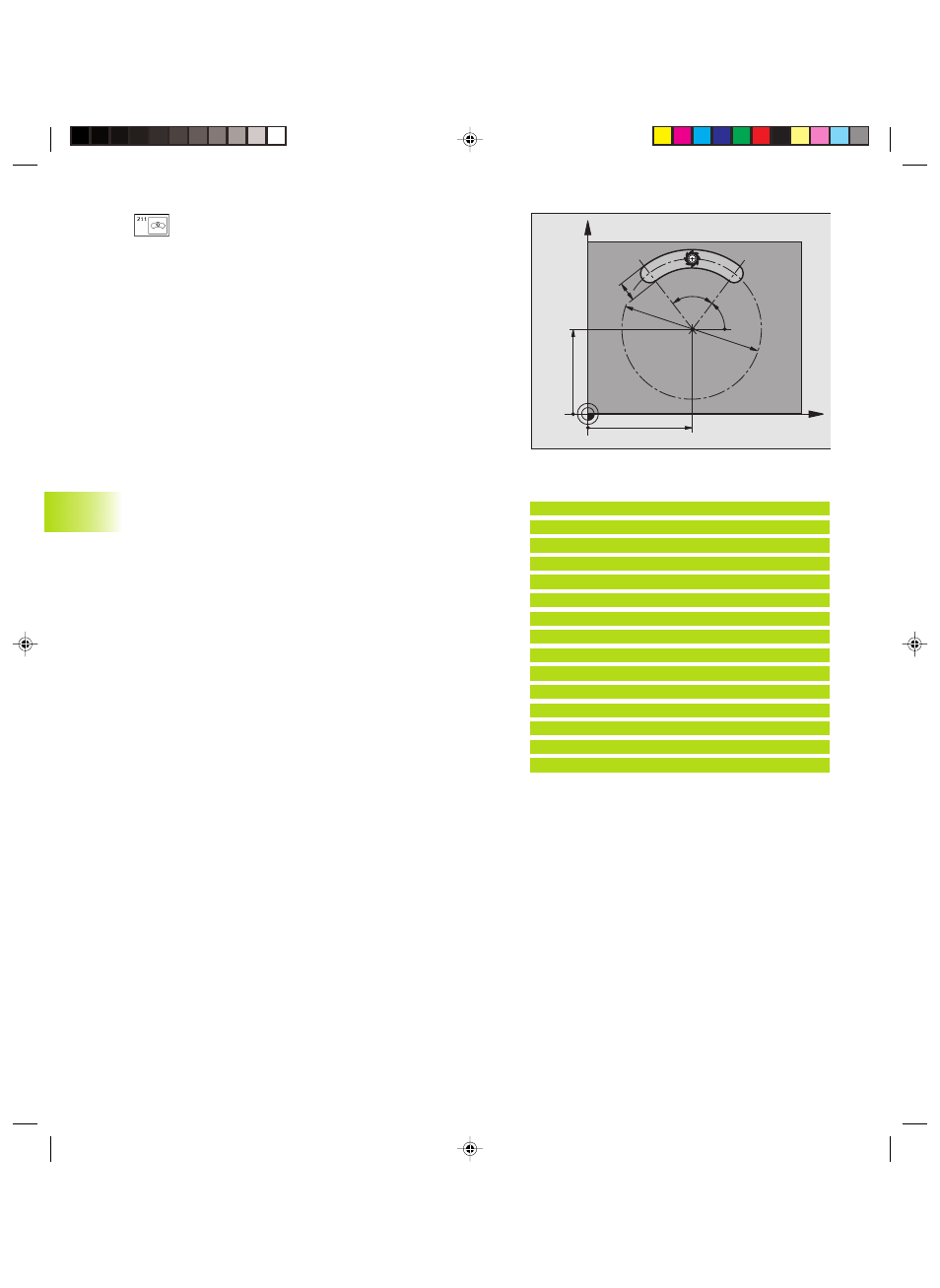

X
Y
Q217
Q216
Q248
Q245
Q219
Q244
ú
Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú
Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond de la rainure
ú
Avance de fraisage Q207: vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
ú
Profondeur de passe Q202 (en incrémental): valeur
égale à la distance totale parcourue par l'outil lors
d'une plongée pendulaire dans l'axe de broche
ú
Opérations d'usinage (0/1/2) Q215: définir les
opérations d'usinage:
0: ébauche et finition
1: ébauche seulement
2: finition seulement
ú
Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú
2ème distance d'approche Q204 (en incrémental):
coordonnée Z excluant toute collision entre l‘outil et la
pièce (matériels de bridage)
ú
Centre 1er axe Q216 (en absolu): centre de la rainure
dans l'axe principal du plan d'usinage
ú
Centre 2ème axe Q217 (en absolu): centre de la
rainure dans l'axe auxiliaire du plan d'usinage
ú
Diamètre cercle primitif Q244: introduire le diamètre
du cercle primitif
ú
2ème côté Q219: introduire la largeur de la rainure; si
l'on a introduit une largeur de rainure égale au
diamètre de l'outil, la TNC n'effectue que l'ébauche
(fraisage d'un trou oblong)
ú
Angle initial Q245 (en absolu): introduire l'angle
polaire du point initial
ú
Angle d'ouverture de la rainure Q248 (en incrémental):
introduire l'angle d'ouverture de la rainure
ú
Passe de finition Q338 (en incrémental): distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0: Finition en une seule passe
Exemples de séquences CN:
52 CYCL DEF 211 RAINURE CIRC.
Q200=2
;DISTANCE D'APPROCHE
Q201=-20
;PROFONDEUR
Q207=500
;AVANCE FRAISAGE
Q202=5
;PROFONDEUR DE PASSE
Q215=0
;OPERATIONS D'USINAGE
Q203=+0
;COOR. SURFACE
Q204=50
;2ème DISTANCE D'APPROCHE
Q216=+50
;CENTRE 1er AXE
Q217=+50
;CENTRE 2ème AXE
Q244=80
;DIA. CERCLE PRIMITIF
Q219=12
;2ème COTE
Q245=+45
;ANGLE INITIAL
Q248=90
;ANGLE D'OUVERTURE
Q338=5
;PASSE FINITION
