61 TNC 426, TNC 430 HEIDENHAIN

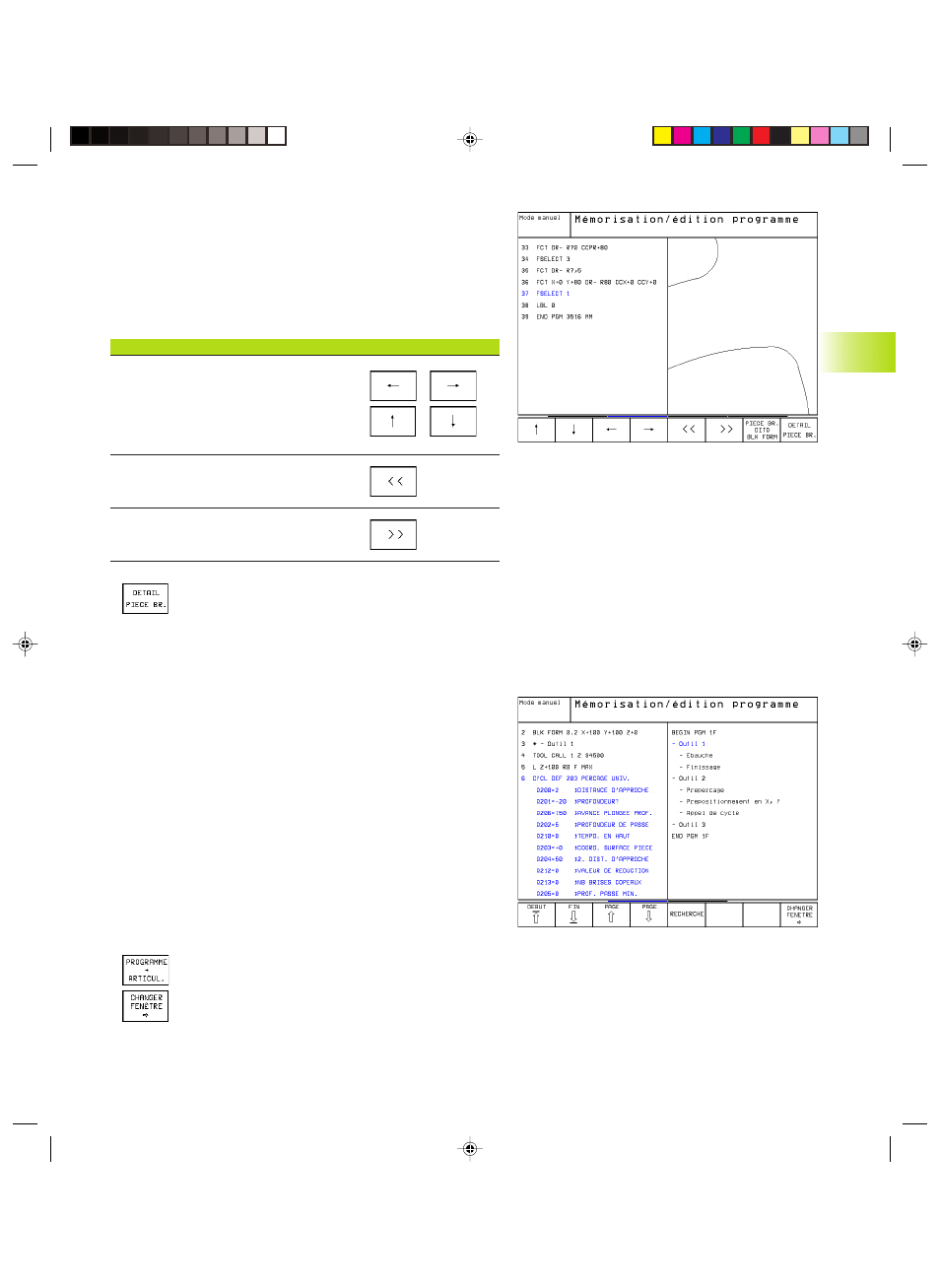

Agrandissement ou réduction de la projection
Vous pouvez vous-même définir la projection d‘un graphisme.
Sélectionner avec un cadre la projection pour l‘agrandissement ou
la réduction.
ú Sélectionner le menu de softkeys pour l‘agrandissement/
réduction de la projection (deuxième menu, cf. figure de droite)
Vous disposez des fonctions suivantes:
Fonction Softkey
Afficher le cadre et le décaler
Pour décaler, maintenir enfoncée
la softkey désirée
Diminuer le cadre – pour réduire, maintenir
la softkey enfoncée
Agrandir le cadre – pour agrandir, maintenir
la softkey enfoncée
ú Avec la sofkey DETAIL PIECE BR., prendre en compte
la zone sélectionnée
La softkey PIECE BR. DITO BLK FORM vous permet de rétablir la
projection d'origine.
4.7 Articulation de programmes
La TNC vous offre la possibilité de commenter les programmes
d‘usinage à l‘aide de séquences d‘articulation; celles-ci sont
constituées de petits texte (244 caractères max.) de commentaires
ou titres portant sur les lignes suivantes du programme.
Des séquences d‘articulation explicites permettent une meilleure
lisibilité et compréhension des programmes longs et complexes.
Elles facilitent notamment les modifications à apporter après-coup
au programme. Vous pouvez insérer des séquences d'articulation à
n'importe quel endroit du programme d'usinage. Elles peuvent être
affichées dans une fenêtre à part et y être également traitées et
complétées. Un deuxième niveau permet de réaliser une
articulation plus fine: La TNC repousse vers la droite les textes du
second niveau.
Afficher la fenêtre d‘articulation / changer de fenêtre active
ú Afficher la fenêtre d‘articulation: sélectionner le
partage d'écran PGM+ ARTICUL.
ú Changer de fenêtre active: appuyer sur la softkey
CHANGER FENETRE
4.7 A
rticulation de pr
ogr
ammes
