8 Programmation: Cycles 234

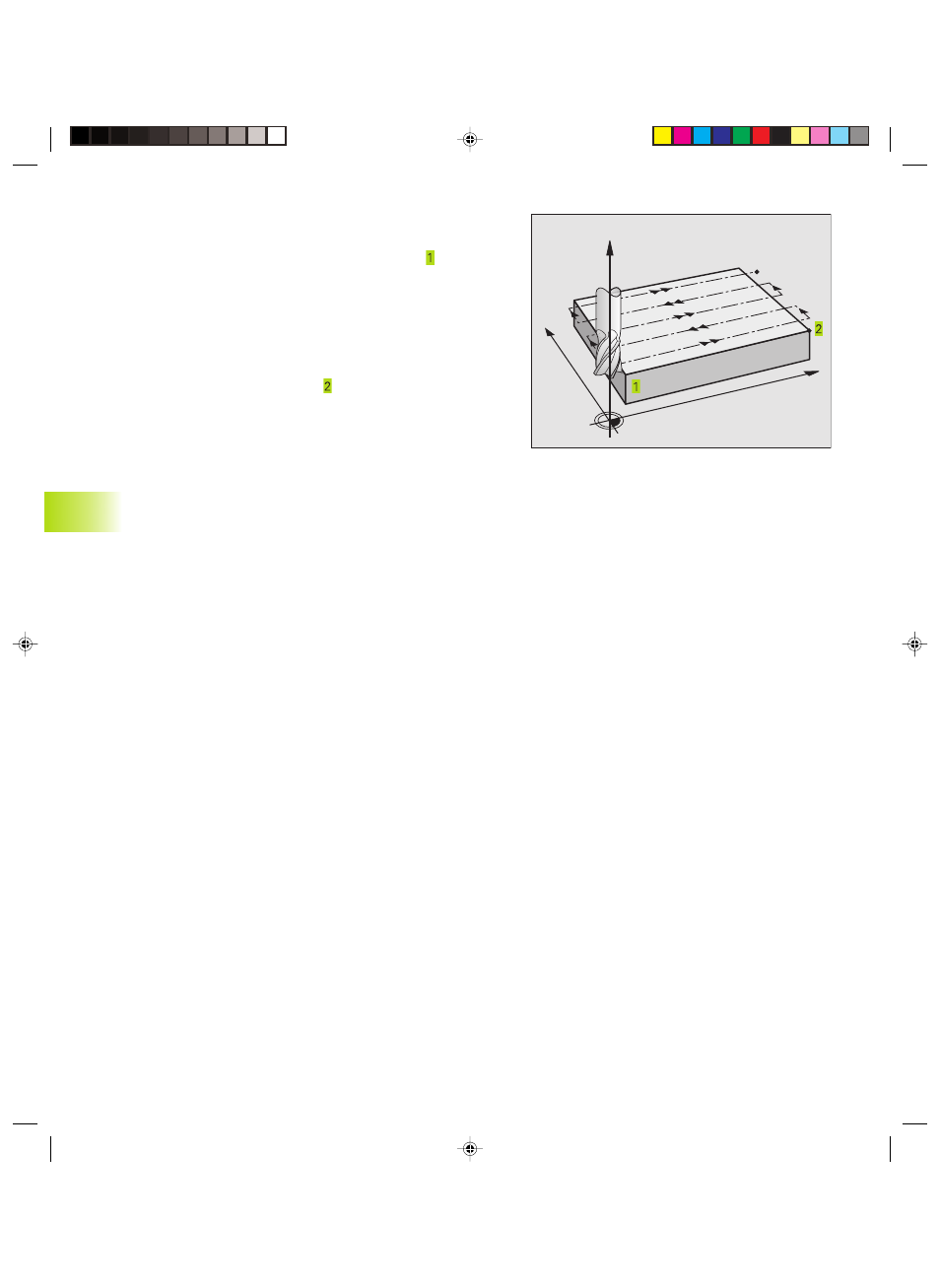

USINAGE LIGNE-A-LIGNE (cycle 230)
1 En partant de la position actuelle, la TNC positionne l‘outil en
rapide FMAX dans le plan d‘usinage au point initial ; la TNC
décale l'outil de la valeur du rayon d+outil vers la gauche et vers
le haut
2 L‘outil se déplace ensuite avec FMAX dans l‘axe de broche à la
distance d'approche, puis, suivant l'avance de plongée en
profondeur, jusqu‘à la position initiale programmée dans l‘axe de
broche
3 L‘outil se déplace ensuite suivant l'avance de fraisage
programmée jusqu‘au point final ; la TNC calcule le point final à
partir du point initial et de la longueur programmés et du rayon
d‘outil
4 La TNC décale l‘outil avec avance de fraisage, transversalement
sur le point initial de la ligne suivante; la TNC calcule le décalage à
partir de la largeur programmée et du nombre de coupes
5 L‘outil retourne ensuite dans le sens négatif du premier axe.
6 L‘usinage ligne-à-ligne est répété jusqu‘à ce que la surface
programmée soit entièrement usinée
7 Pour terminer, la TNC rétracte l'outil avec FMAX à la distance
d'approche
8.6 Cycles d'usinage ligne-à-ligne
X
Y
Z
