8 Programmation: Cycles
224

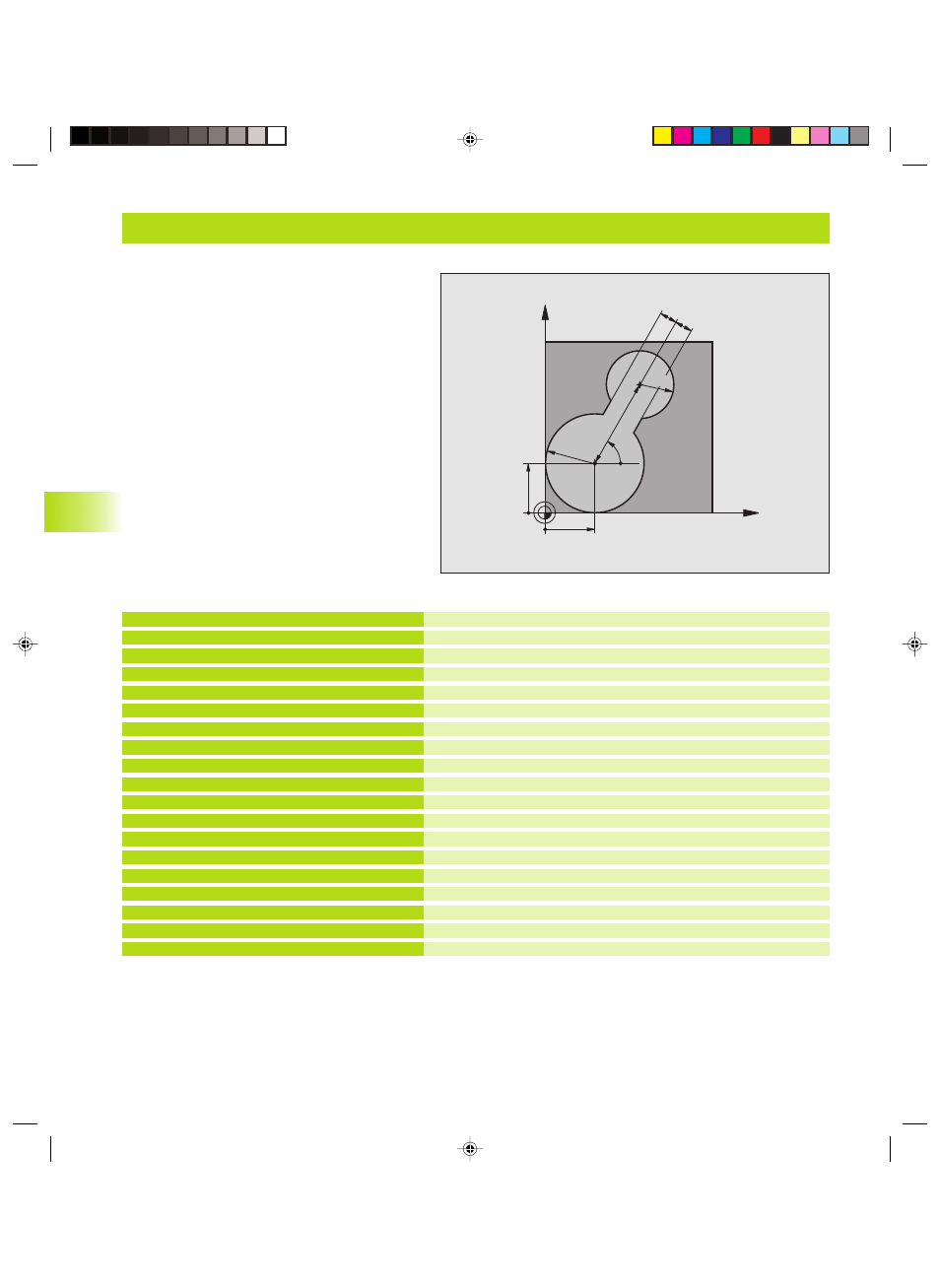

Exemple: Evidement et déblaiement d‘une poche
Définition de la pièce brute
Définition de l‘outil de pré-évidement
Définition de l‘outil pour le déblaiement
Appel de l‘outil pour le pré-évidement
Dégager l‘outil
Définir le sous-programme de contour
Définir les paramètres généraux pour l‘usinage
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+15
4 TOOL DEF 2 L+0 R+7,5
5 TOOL CALL 1 Z S2500
6 L Z+250 R0 F MAX
7 CYCL DEF 14.0 CONTOUR
8 CYCL DEF 14.1 LABEL CONTOUR 1
9 CYCL DEF 20.0 DONNEES DU CONTOUR
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q2=1 ;CHEMIN DE RECOUVREMENT
Q3=+0 ;SUREPAISSEUR LATERALE
Q4=+0 ;SUREP. DE PROFONDEUR
Q5=+0 ;COORD. SURFACE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+100 ;HAUTEUR DE SECURITE
Q8=0,1 ;RAYON D'ARRONDI
Q9=-1 ;SENS DE ROTATION
X
Y
30
30
R30
R20
60°
55
10
10
8.5 Cycles SL
