113 TNC 426, TNC 430 HEIDENHAIN

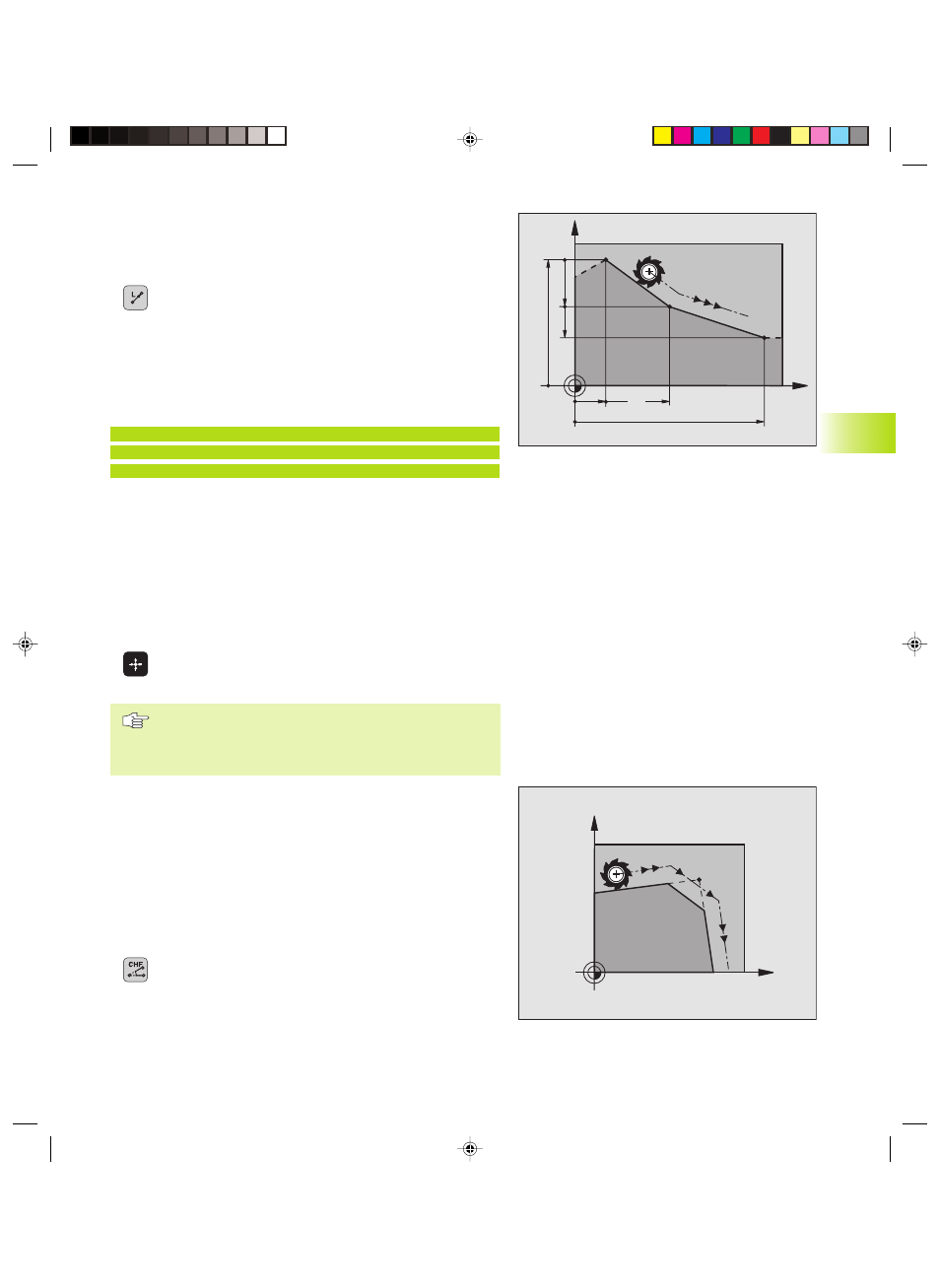

Droite L
La TNC déplace l‘outil sur une droite allant de sa position actuelle
jusqu‘au point final de la droite. Le point initial correspond au point
final de la séquence précédente.
ú Introduire les coordonnées du point final de la droite
Si nécessaire:
ú Correction de rayon RL/RR/R0
ú Avance F
ú Fonction auxiliaire M
Exemple de séquences CN
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Prise en compte de la position effective
Vous pouvez aussi générer une séquence linéaire (séquence L)
avec la touche „Prise en compte de position effective“:
ú Déplacez l'outil en mode Manuel jusqu'à la position
qui doit être prise en compte
ú Commuter l'affichage de l'écran sur Mémorisation/édition de
programme
ú Sélectionner la séquence de programme derrière laquelle doit
être insérée la séquence L
ú Appuyer sur la touche „Prise en compte de position
effective“: La TNC génère une séquence L ayant les
coordonnées de la position effective
Vous définissez avec la fonction MOD le nombre d'axes
que la TNC mémorise dans la séquence L (cf. „12
Fonctions MOD, Sélectionner l'axe pour générer une
séquence L“).
Insérer un chanfrein CHF entre deux droites
Les angles de contour formés par l‘intersection de deux droites
peuvent être chanfreinés.
■ Dans les séquences linéaires précédant et suivant la séquence
CHF, programmez les deux coordonnées du plan dans lequel le
chanfrein doit être exécuté
■ La correction de rayon doit être identique avant et après la
séquence CHF
■ Le chanfrein doit pouvoir être usiné avec l‘outil actuel
ú Chanfrein: introduire la longueur du chanfrein
Si nécessaire:
ú Avance F (n'agit que dans la séquence CHF)
Tenez compte des remarques à la page suivante!
X
Y
60
15
40
10
10
20
X
Y
6.4 Cont
our
nag
es – coor
données car
tésiennes
