8 Programmation: Cycles
162

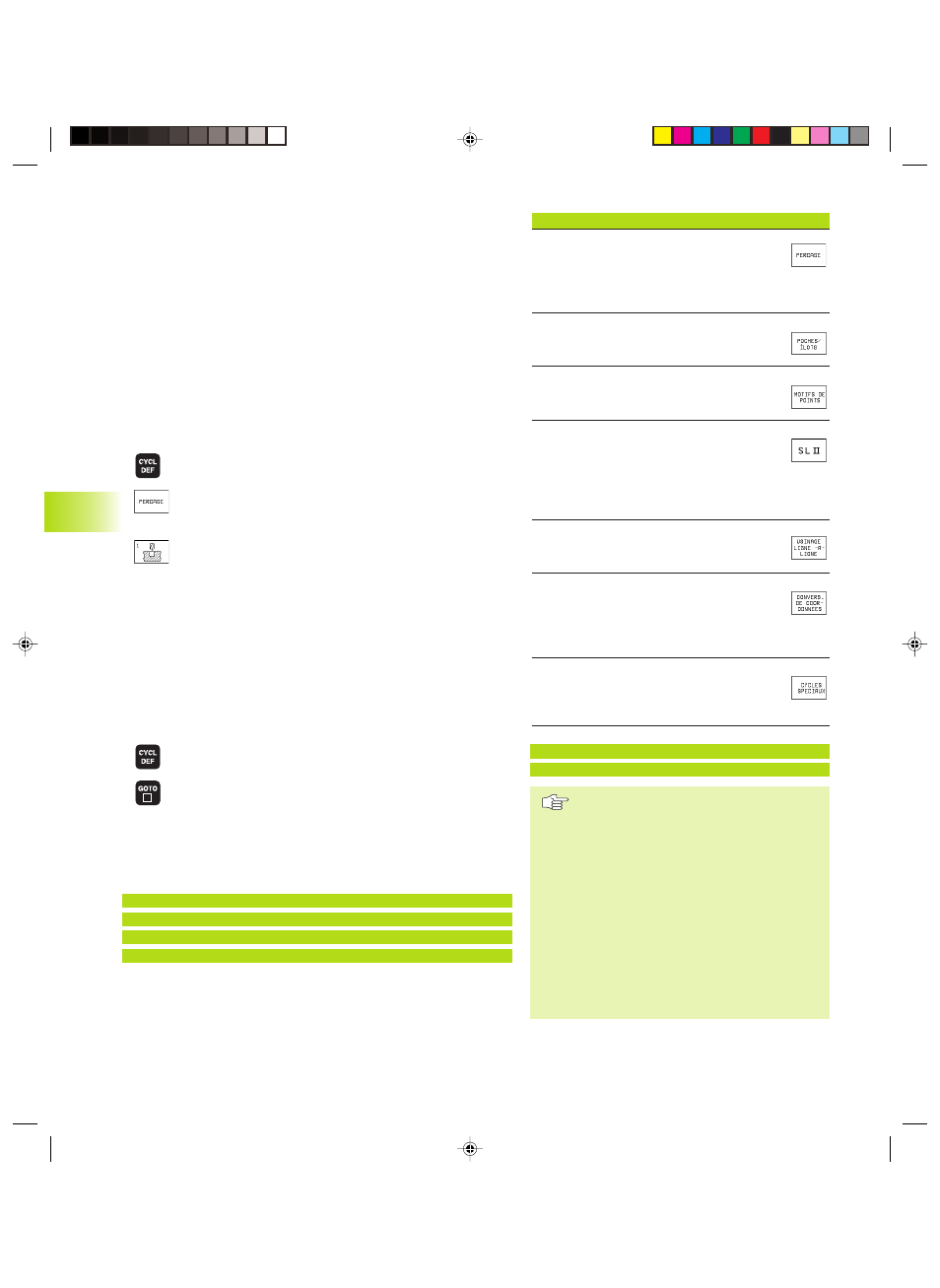

8.1 Cycles: Généralités
Les opérations d‘usinage répétitives comprenant plusieurs phases
d‘usinage sont mémorisées dans la TNC sous forme de cycles. Il en
va de même pour les conversions de coordonnées et certaines
fonctions spéciales. Le tableau de droite indique les différents
groupes de cycles.
Les cycles d‘usinage portant un numéro à partir de 200 utilisent les
paramètres Q comme paramètres de transmission. Les paramètres
de même fonction que la TNC utilise dans différents cycles portent
toujours le même numéro: Ainsi, par exemple, Q200 correspond
toujours à la distance d‘approche, Q202 à la profondeur de passe,
etc.
Définir le cycle avec les softkeys
ú
Le menu de softkeys indique les différents groupes
de cycles
ú
Sélectionner le groupe de cycles, par exemple, les
cycles de perçage
ú
Sélectionner le cycle, par exemple, PERCAGE PRO-
FOND. La TNC ouvre un dialogue et réclame toutes
les données d‘introduction requises; en même temps,
la TNC affiche dans la moitié droite de l‘écran un
graphisme dans lequel le paramètre à introduire est
en vidéo inverse
ú
Introduisez tous les paramètres réclamés par la TNC et
validez chaque introduction à l‘aide de la touche ENT
ú
La TNC ferme le dialogue lorsque vous avez introduit
toutes les données requises
Définir le cycle avec la fonction GOTO
ú
Le menu de softkeys indique les différents groupes
de cycles
ú
Dans une fenêtre, la TNC affiche le sommaire des
cycles. A l'aide des touches fléchées, sélectionnez le
cycle désiré ou introduisez le numéro du cycle, puis
validez dans chaque cas avec la touche ENT. La TNC
ouvre alors le dialogue du cycle tel que décrit
précédemment
Exemple de séquences CN
CYCL DEF 1.0
PERCAGE PROFOND
CYCL DEF 1.1
DIST 2
CYCL DEF 1.2
PROF. 30
CYCL DEF 1.3
PASSE 5
Groupes de cycles
Softkey
Cycles perçage profond, alésage à
l'alésoir, alésage à l'outil, perçage
contre-perçage, taraudage et filetage
Cycles de fraisage de poches,
tenons et rainures
Cycles pour motifs de points, par ex.
cercle de trous ou surface de trous
Cycles SL (Subcontur-List) pour
l‘usinage parallèle à l‘axe de contours
complexes composés de plusieurs
segments de contour superposés,
interpolation du corps d‘un cylindre
Cycles d‘usinage ligne-à-ligne de
surfaces planes ou gauchies
Cycles de conversion de coordonnées:
les contours peuvent subir un décalage
du point zéro, une rotation, être usinés
en image miroir, agrandis ou réduits
Cycles spéciaux: temporisation, appel
de programme, orientation broche,
tolérance
8.1 Cycles: Généralités
CYCL DEF 1.4
TEMP. 1
CYCL DEF 1.5
F 150
Si vous utilisez des affectations
indirectes de paramètres pour des cycles
d'usinage dont le numéro est supérieur à
200 (par ex. Q210 = Q1), une
modification du paramètre affecté (par
ex. Q1) n'est pas active après la définition
du cycle. Dans de tels cas, définissez le
paramètre de cycle (par ex. Q210)
directement.
Pour pouvoir exécuter également les
cycles d'usinage 1 à 17 sur les anciennes
commandes de contournage TNC, vous
devez programmer en complément le
signe négatif pour la distance de sécurité
et pour la profondeur de passe.
