6 – Remplacement des composants de la source de courant
Démontage et montage du panneau arrière
Plusieurs des réparations sont plus faciles à réaliser si le panneau arrière est préalablement retiré de la source de
courant. Pour des consignes sur le remplacement d’un ancien panneau arrière par un neuf, consulter
Remplacement du
panneau arrière à la page 162.
Montage du panneau arrière
1. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
2. Desserrer l’écrou du serre-câble du cordon d’alimentation.
3. Coucher la source de courant sur le côté.
4. Retirer les vis de retenue de la partie inférieure du panneau arrière.

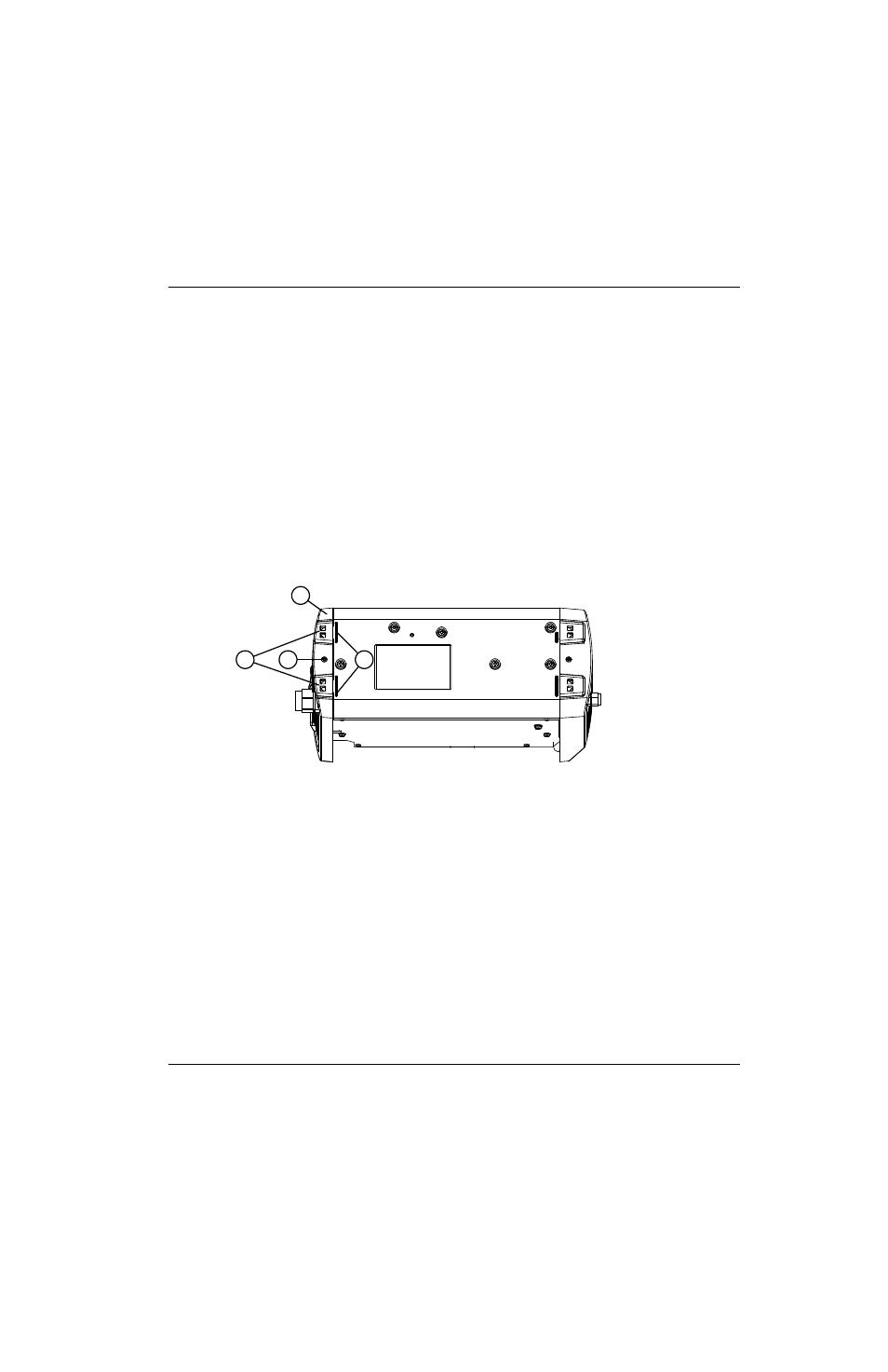

Figure 32
5. Insérer les pinces à bec fin dans l’orifice d’un des fermoirs et serrer ses deux côtés ensemble à l’aide des pinces.
6. Appuyer un tournevis plat contre la nervure en saillie située à côté du fermoir et tourner doucement le tournevis
de sorte à éloigner le panneau du socle.
1
2 3 4
1 Panneau arrière
2 Fermoir
3 Vis de fixation
4 Nervure en saillie
