Powermax30 XP Manuel de service 808152
97
6 – Remplacement des composants de la source de courant

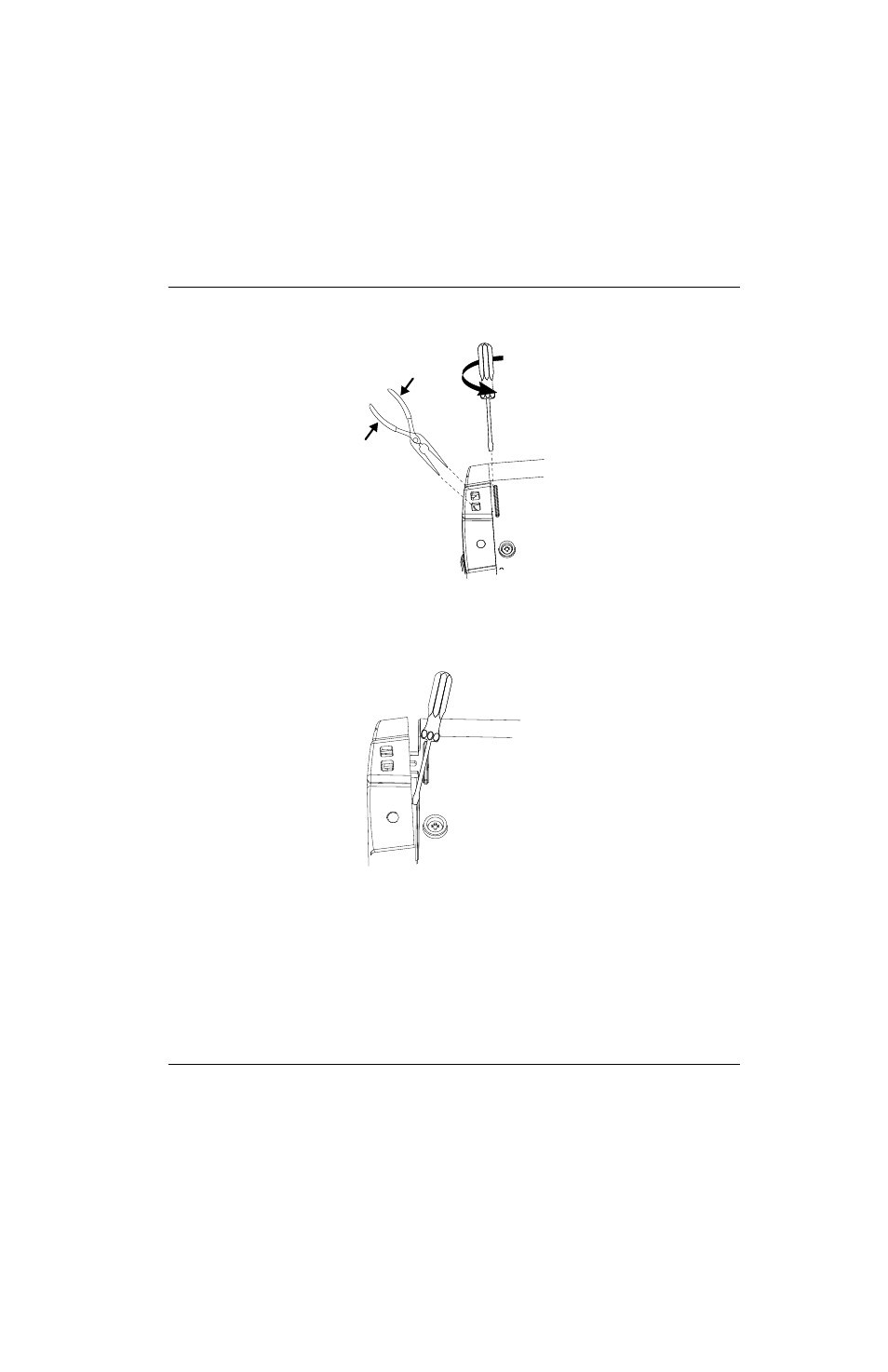

Figure 29
7. Placer un autre tournevis ou autre objet semblable à l’intérieur de l’orifice entre le panneau et le socle, afin
d’empêcher le premier côté du panneau de s’enclencher à nouveau dans le fermoir lorsque l’autre côté est dégagé.
Figure 30
8. Répéter l’étape 5 et l’étape 6 de l’autre côté du panneau.
9. Débrancher le câble plat du panneau de commande du circuit imprimé d’alimentation en repliant les loquets.
À la
Figure 31, le panneau central est caché sur l’image de gauche.
10. Tirer délicatement le panneau loin de la source de courant.
