6 – Remplacement des composants de la source de courant

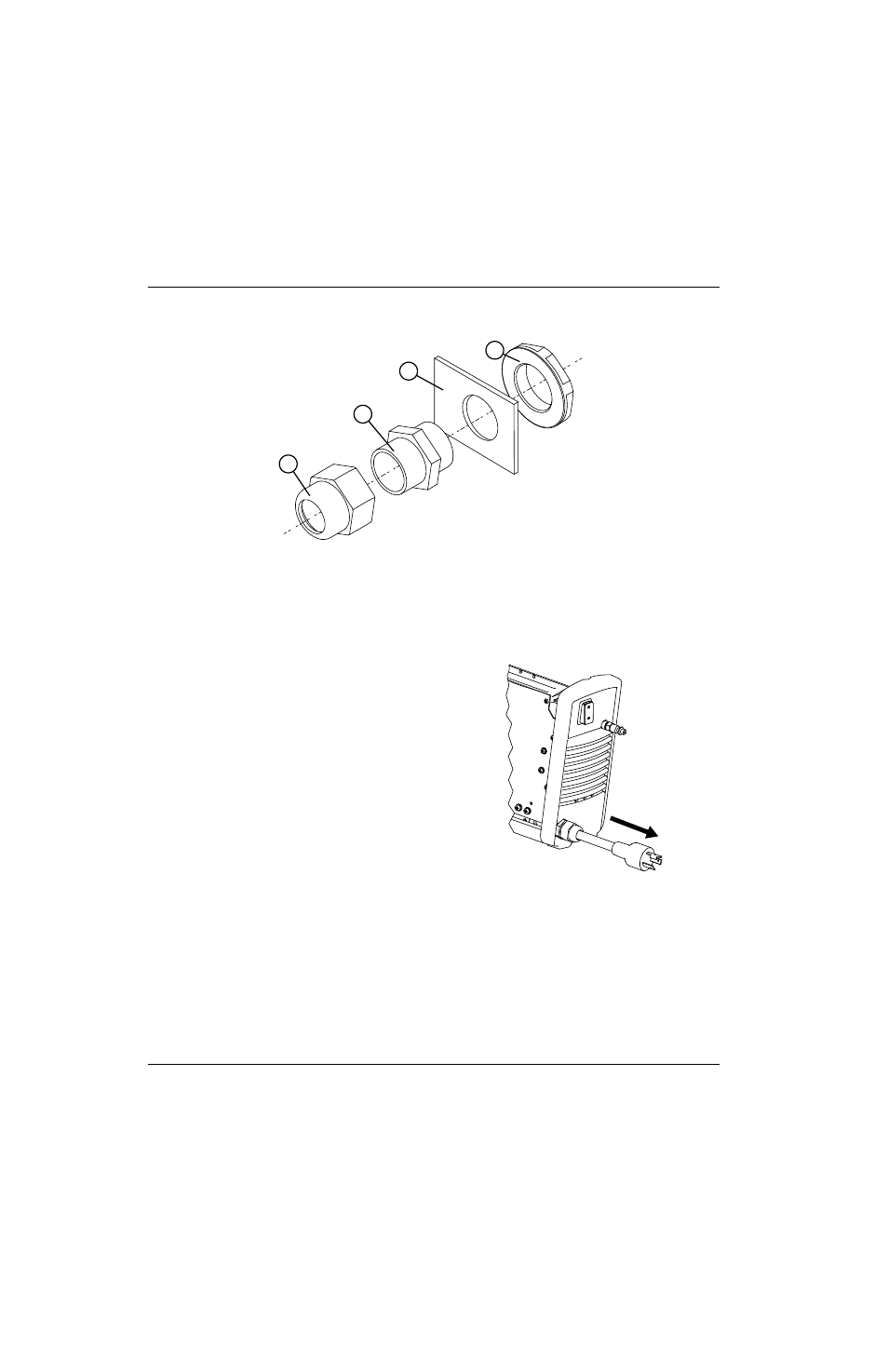

Figure 38
6. En procédant par l’extérieur de la source de courant,
faire passer les fils dans le serre-câble et dans le
trou du panneau arrière pour retirer le cordon
d’alimentation.
7. Remplacez-vous le serre-câble ?
 Si oui, retirer le serre-câble du panneau arrière.
 Si non, continuer avec Installation du cordon
d’alimentation et du serre-câble à la page 107.
Cordons d’alimentation CE et CCC
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le
cordon d’alimentation de la source de courant
et débrancher l’alimentation en gaz.
b. Consulter Déposer le couvercle de la source de courant à la page 92.
c. Consulter Retrait de la barrière de composant à la page 94.
d. Consulter Montage du panneau arrière à la page 99.
 Les cordons d’alimentation CE et CCC comportent un fil marron et un fil bleu qui relient
l’interrupteur d’alimentation, ainsi qu’un fil de terre vert/jaune qui est raccordé au
dissipateur thermique.
2. Retirer les fils bleu et marron de l’interrupteur d’alimentation.
1
2
3
4
Extérieur
Intérieur
1 Écrou du serre-câble (à l’extérieur de la source
de courant)
2 Serre-câble
3 Panneau arrière
4 Écrou de retenue (à l’intérieur de la source
de courant)
