Powermax30 XP Manuel de service 808152
5 – Dépannage et tests du système

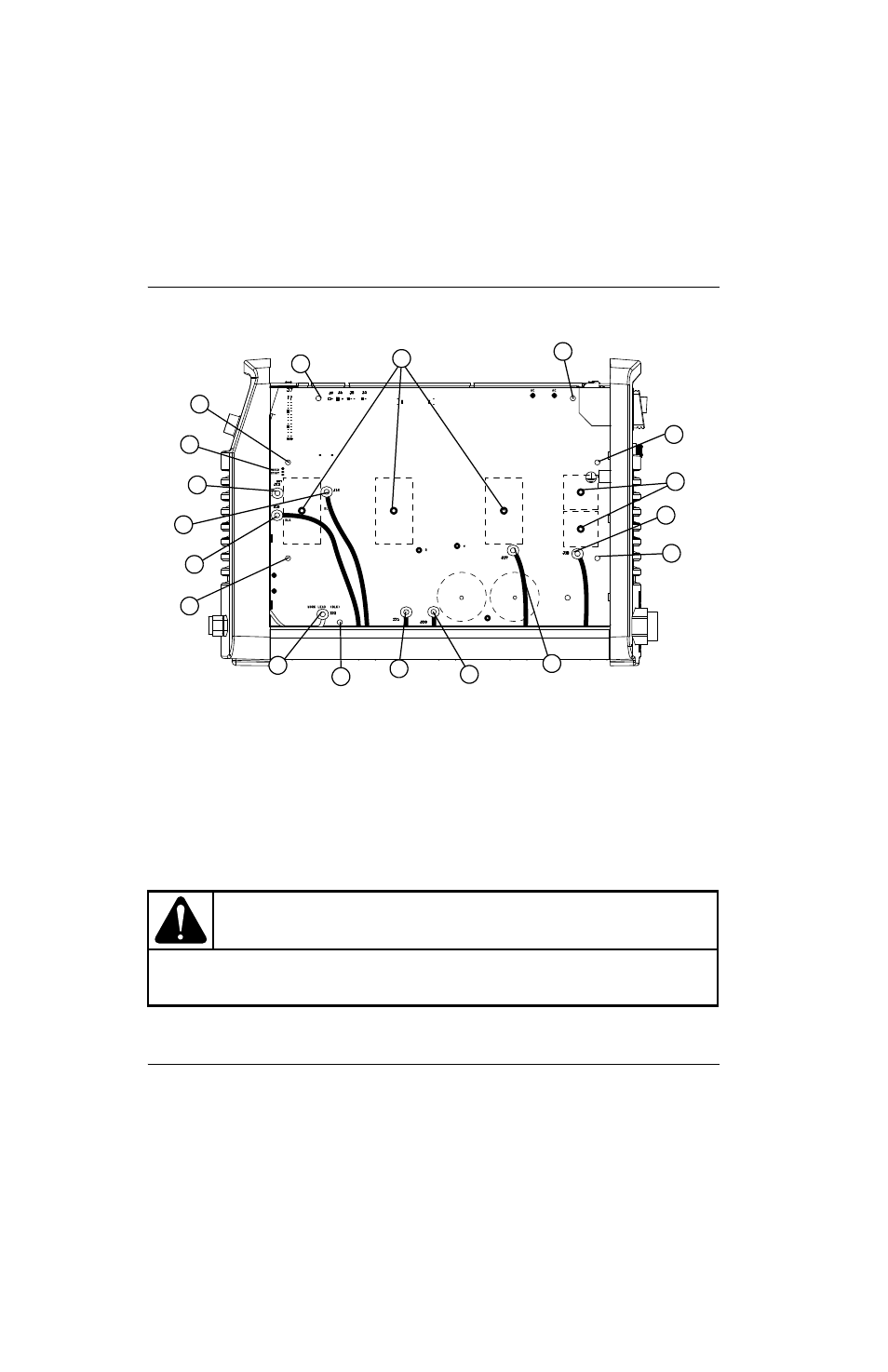

Figure 13
AVERTISSEMENT !
Des tensions jusqu’à 50 V c.c. sont toujours présentes dans le bus c.c. pendant au moins 30 secondes
après avoir débranché l’alimentation d’entrée. Laisser les tensions se dissiper avant d’effectuer
tout test.
WORK LEAD (BLK)
BLK
BLK
TORCH
START
AC
AC
R
w
1
2
4
3
2
2
1
1
2
11
12
13
5
6
7
8
9
10
1
Vis de retenue (3)
2
Vis de l’ensemble du dissipateur thermique (4)
3
Allumage de la torche et capteur de buse (J12)
4
J13
5
J14
6
J15
7
Connecteur du câble de retour (J22)
8
J21
9
J20
10
J19
11
J18
12
Vis du pont de diodes en entrée (2)
13
Vis de l’IGBT (3)
