140
Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
7. Desserrer l’écrou du serre-câble qui se trouve sur le faisceau de torche à l’extérieur du panneau avant.
8. À l’intérieur du panneau avant, dévisser l’écrou de retenue du serre-câble du faisceau de torche, de sorte à ce que
le faisceau de torche puisse se déplacer librement. (Consulter
9. Retirer le faisceau de torche en tirant les fils au travers du trou sur le panneau avant. Si le serre-câble est remplacé,
le retirer du panneau avant.

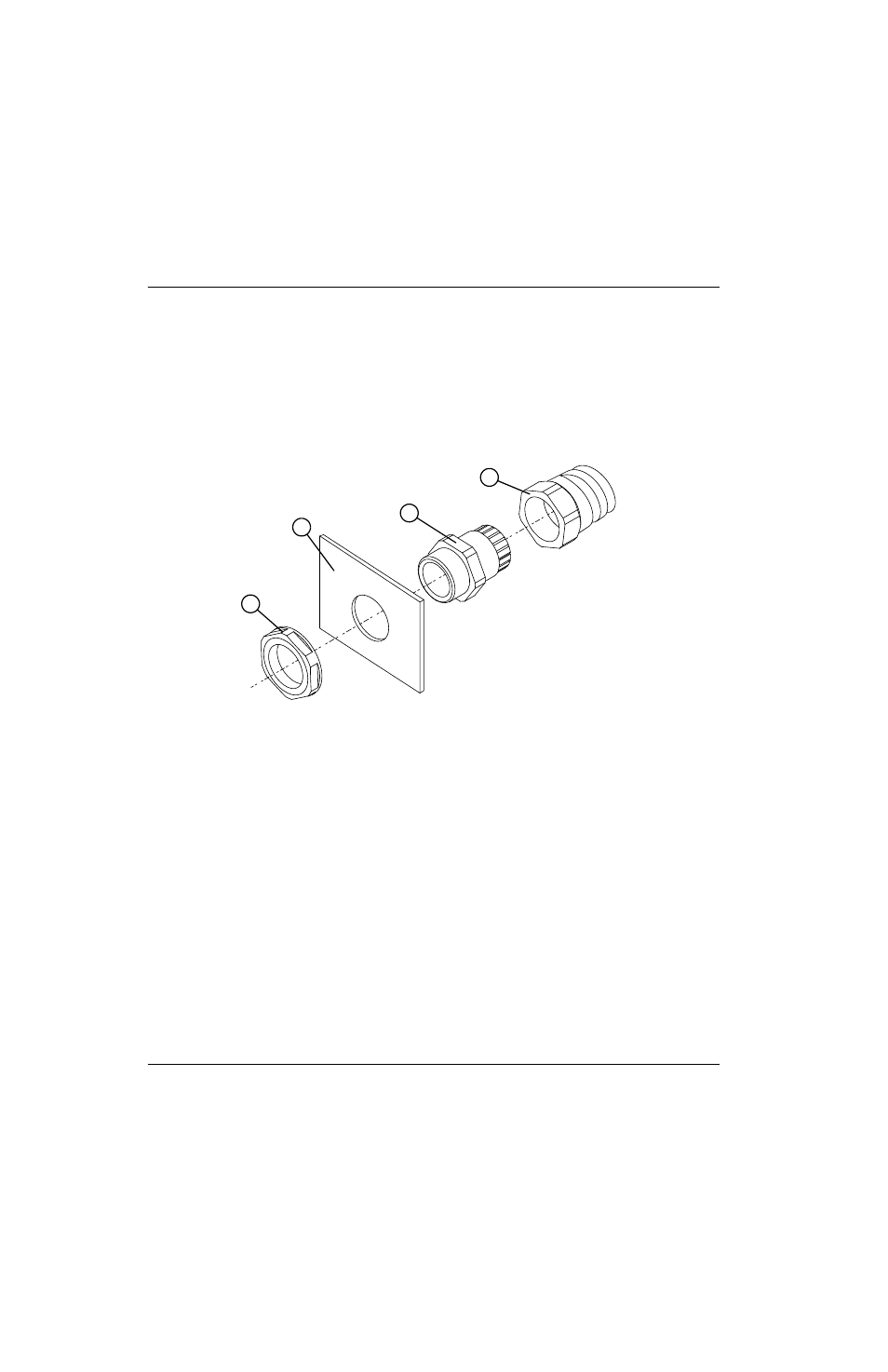

Figure 71
1
2
3
4
Intérieur
Extérieur
1
Écrou de retenue (à l’intérieur de la source
de courant)
2
Panneau avant
3
Serre-câble
4
Écrou du serre-câble
