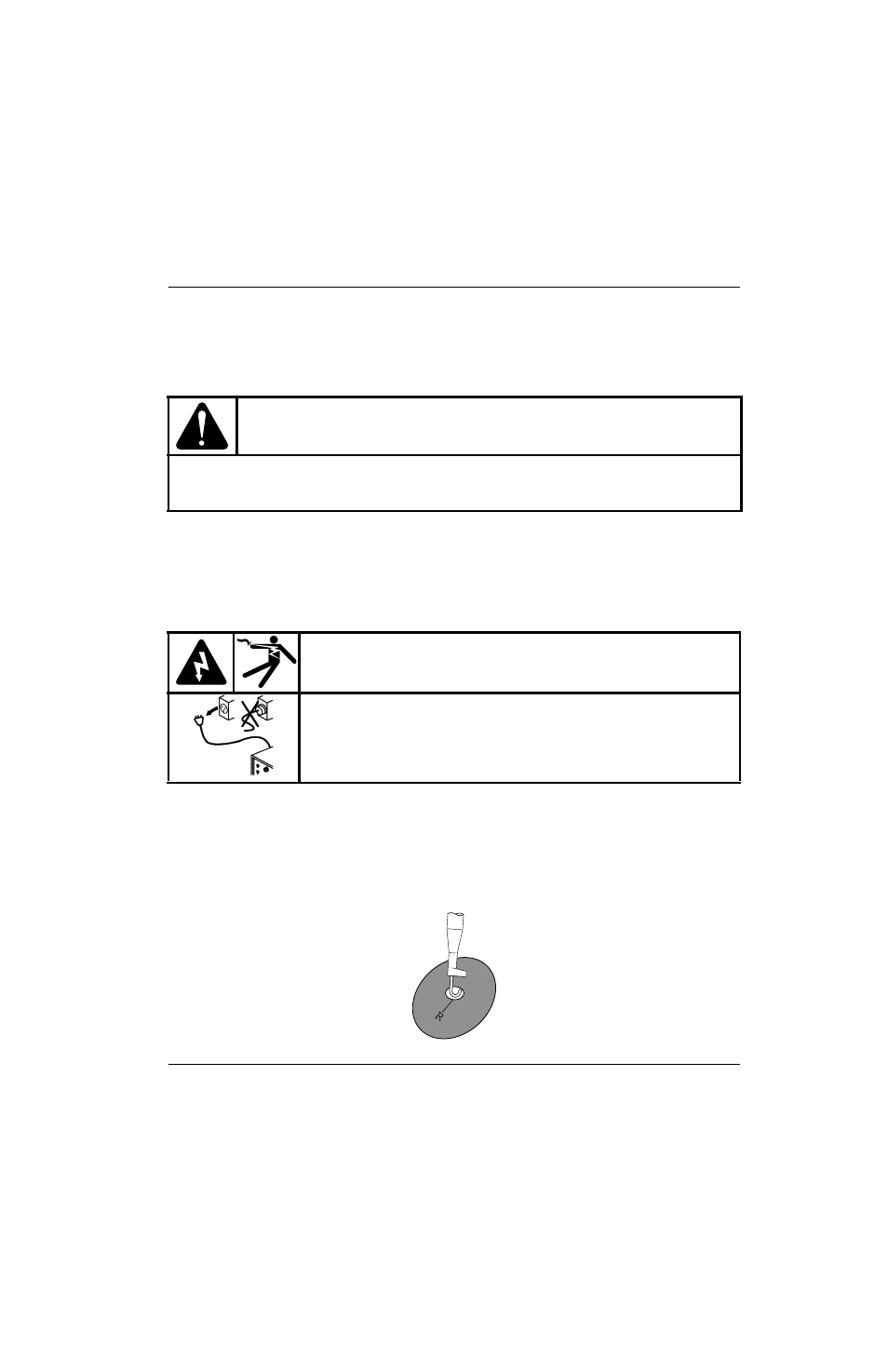

Powermax30 XP Manuel de service 808152 81
5 – Dépannage et tests du système
Test 3 – VBUS et équilibre de tension
Tester le circuit imprimé d’alimentation pour vérifier l’équilibre des circuits. Les points de test portent une étiquette au dos
du circuit imprimé d’alimentation, de même que les tensions et les bornes positive et négative du condensateur.
Consulter
Figure 18 à la page 82 pour connaître les emplacements des points de test.
1. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
2. Déposer le couvercle et la poignée de la source de courant. (Consulter Déposer le couvercle de la source de
courant à la page 92.)
3. Retirer la barrière de composant. (Consulter Retrait de la barrière de composant à la page 94.)
4. Rebrancher l’alimentation électrique.
 Connecter soigneusement la pince de test aux bords des trous situés sur le circuit
imprimé d’alimentation de sorte à établir le contact entre la pince et le collier à l’arrière du
circuit imprimé d’alimentation.
Figure 17
ATTENTION !
Ne pas se servir d’un multimètre équipé de câbles de test. Ceci peut produire un court-circuit entre le
BUS et le dissipateur thermique. Utiliser les câbles de la pince de test et les fixer aux boucles des
points de test.
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Faire preuve d’une grande vigilance lors de tout travail à proximité de circuits
électriques sous tension. Des tensions dangereuses sont présentes au sein
de la source de courant qui peuvent provoquer des blessures potentiellement
mortelles.
Consulter AVERTISSEMENT ! à la page 60 avant de poursuivre.
