64 Powermax30 XP Manuel de service 808152
5 – Dépannage et tests du système

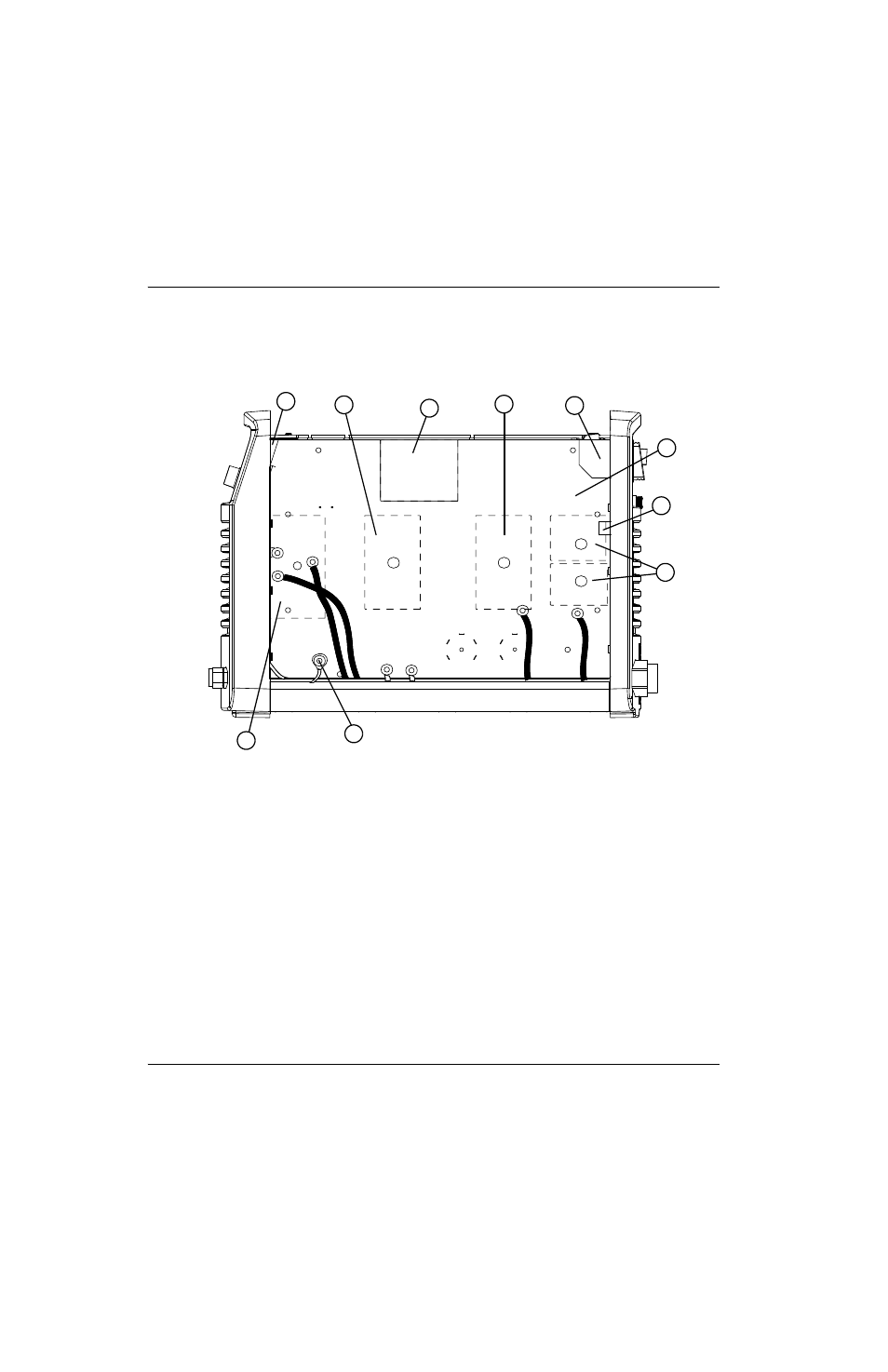

Vue d’ensemble de la source de courant
Figure 8
1
2
4
5
6 7
8
9 10
3
1
Diode de sortie et module IGBT de l’arc pilote
(D27)
2 Connexion du câble de retour (J22)
3 Ponts de diodes en entrée (D24, D30)
4 PE (terre)
5 Circuit imprimé d’alimentation (PCB2)
6 Interrupteur d’alimentation (S1)
7 IGBT PFC (Q1)
8 Circuit à transfert indirect
9 IGBT de l’onduleur (Q2)
10 Circuit imprimé de commande (PCB1)
