Powermax30 XP Manuel de service 808152
171
6 – Remplacement des composants de la source de courant

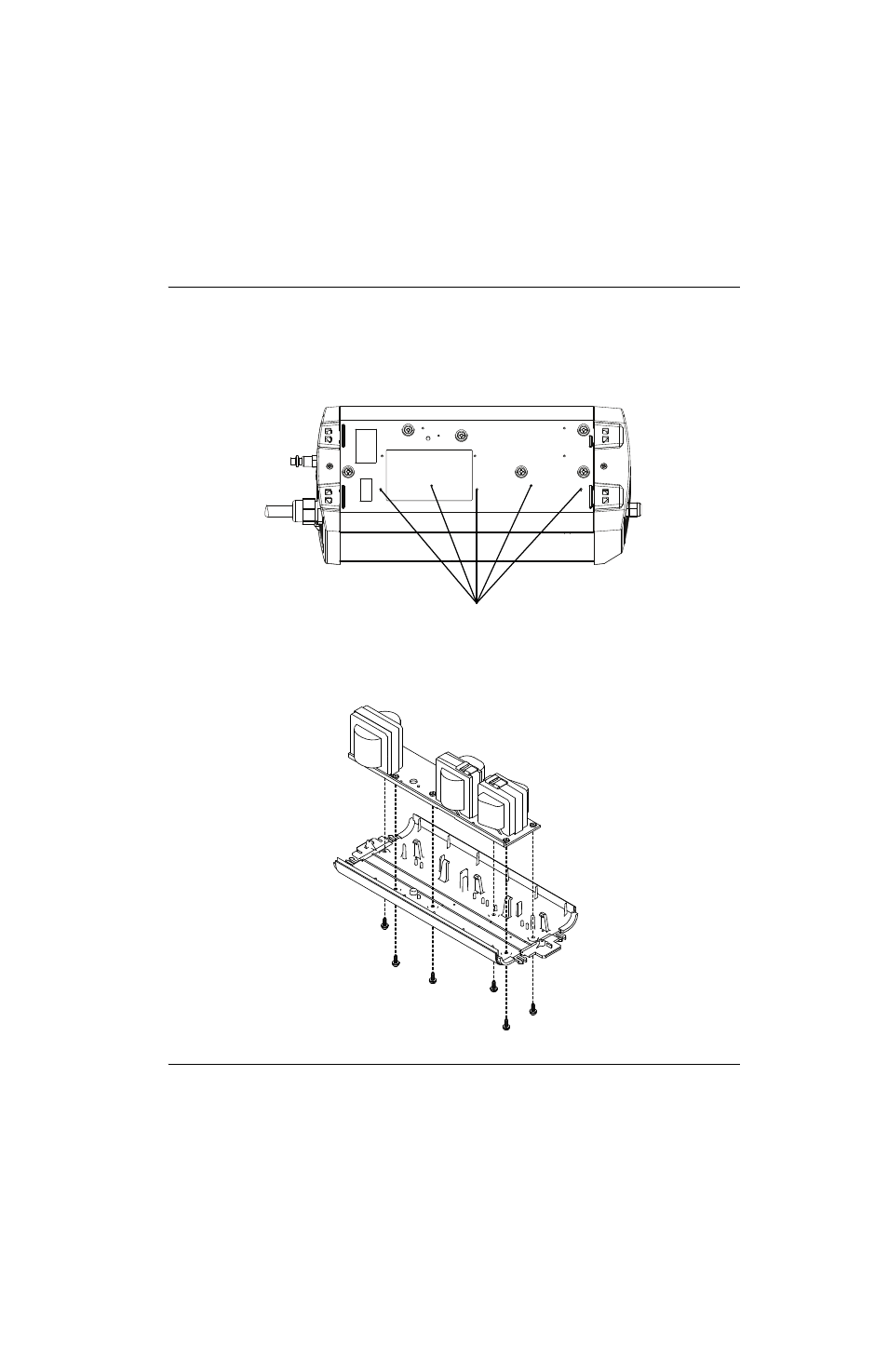

6. Placer l’extrémité en bois d’un écouvillon, un fil rigide ou un objet semblable ayant un diamètre de 0,23 cm dans
chacun des cinq trous situés du côté du circuit imprimé d’alimentation du socle. Presser sur chacun jusqu’à
ce que les attaches se libèrent et le socle en plastique et ses composants magnétiques puissent être retirés hors
du panneau central.
Figure 96
7. Retirer les six vis qui maintiennent en place la plaque métallique de montage de l’ensemble magnétique. Retirer
la plaque et les composants magnétiques.
Figure 97
Trous
