84 Powermax30 XP Manuel de service 808152
5 – Dépannage et tests du système
Test 5 – Torche bloquée en position ouverte ou fermée
Si la buse et l’électrode ne se touchent pas lorsque la gâchette de la torche est actionnée, la source de courant détecte
une erreur de « torche bloquée en position ouverte ». Si la buse et l’électrode se touchent lorsque la gâchette de la torche
est actionnée, la source de courant détecte une erreur de « torche bloquée en position fermée ».
Effectuer la procédure suivante pour déterminer si la torche est bloquée dans l’une des deux positions.
1. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
2. Déposer le couvercle et la poignée de la source de courant. (Consulter Déposer le couvercle de la source de
courant à la page 92.)
3. Retirer la barrière de composant. (Consulter Retrait de la barrière de composant à la page 94.)
4. Mesurer la résistance entre le groupe de fils blanc du faisceau de torche et le fil rouge. La valeur de résistance
devrait être extrêmement basse (un circuit fermée).

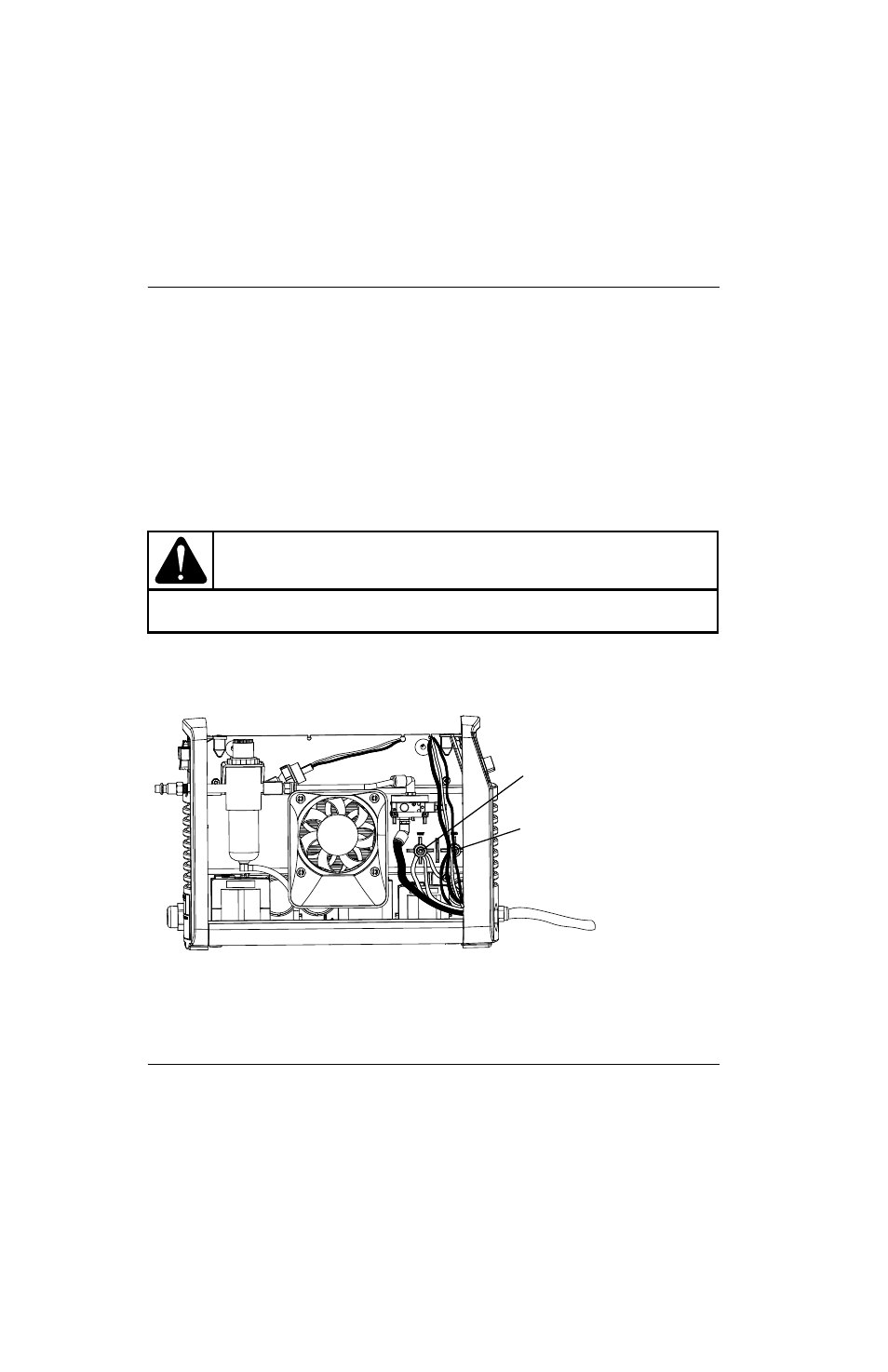

Figure 20
5. Brancher l’alimentation électrique (ON) (I) et mesurer la résistance entre ces mêmes points. La valeur de résistance
devrait être extrêmement élevée (un circuit ouvert).
6. Si la valeur de résistance relevée est celle d’un circuit ouvert, cela signifie que la buse et l’électrode ne sont pas en
contact ou que l’un des fils du faisceau de torche est rompu.
ATTENTION !
Pour ne pas endommager le multimètre ou créer de court-circuit, ne pas amorcer la torche tant que
le multimètre est branché au circuit imprimé d’alimentation.
Groupe de fils blancs
Fil rouge
