Powermax30 XP Manuel de service 808152
149
6 – Remplacement des composants de la source de courant

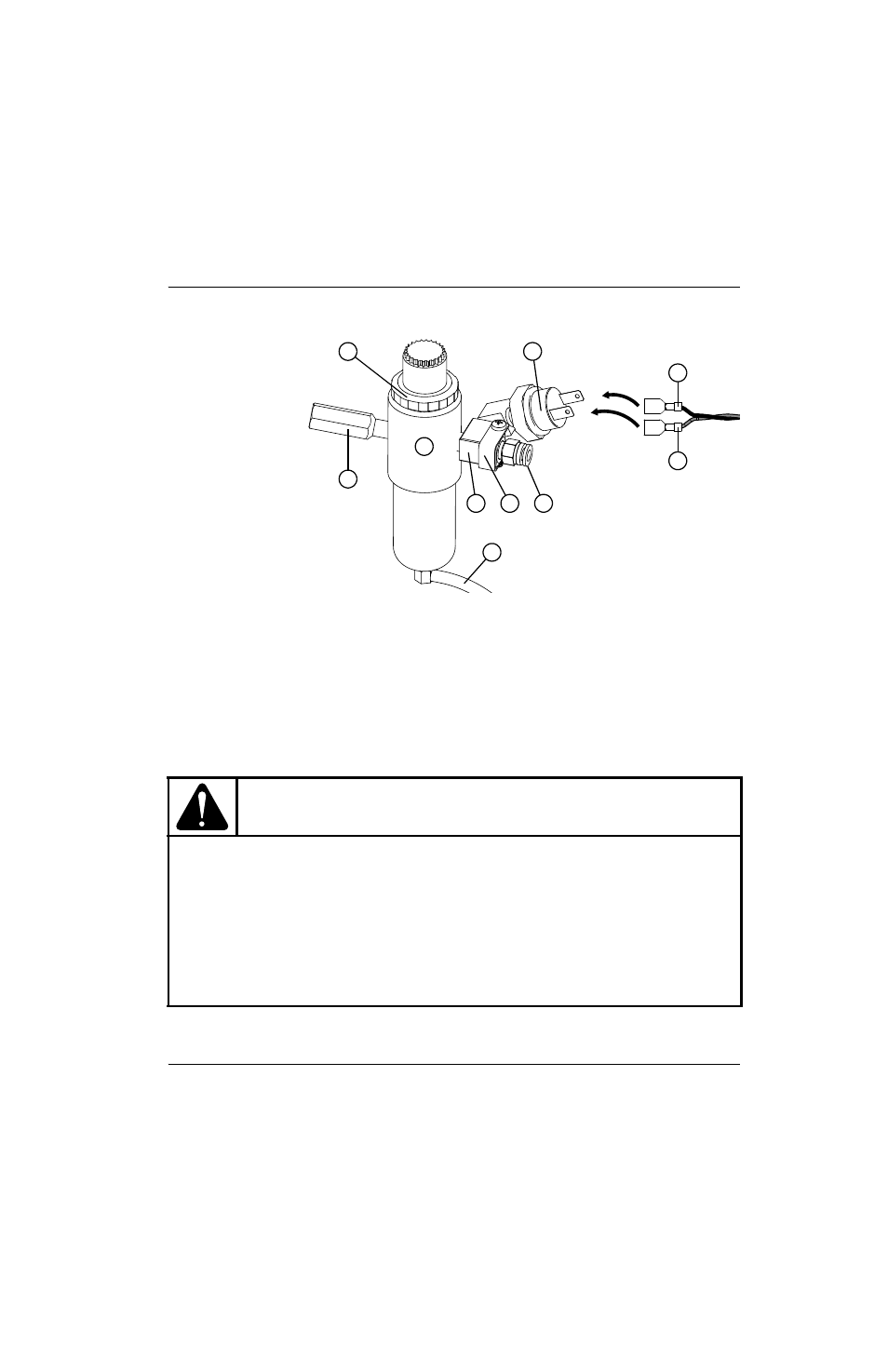

Figure 77
9. Rebrancher l’alimentation en gaz et vérifier l’étanchéité de tous les points de raccordement des raccords et des
tuyaux de l’ensemble de filtre à air/détendeur.
ATTENTION !
Des pressions d’alimentation en gaz non conformes aux spécifications de la section Spécifications
de ce système peuvent se traduire par une qualité de coupe médiocre, une durée de vie écourtée des
consommables et des problèmes de fonctionnement.
Si le degré de pureté du gaz est trop faible ou en présence de fuites dans les raccords ou dans les
tuyaux d’alimentation :
Les vitesses de coupe peuvent diminuer.
La qualité de coupe peut se détériorer.
La capacité d’épaisseur de coupe peut diminuer.
La durée de vie des consommables peut être écourtée.
4
5
6
3
8
9
7
1
2
10
1
Écrou de retenue
2
Adaptateur hexagonal en laiton
3
Ensemble de filtre à air/détendeur
4
Tuyau de vidange
5
Raccord en T en laiton
6
Collier de mise à la terre
7
Raccord instantané pour flexible d’alimentation
en gaz
8
Fil rouge
9
Fil noir
10
Pressostat
