Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant

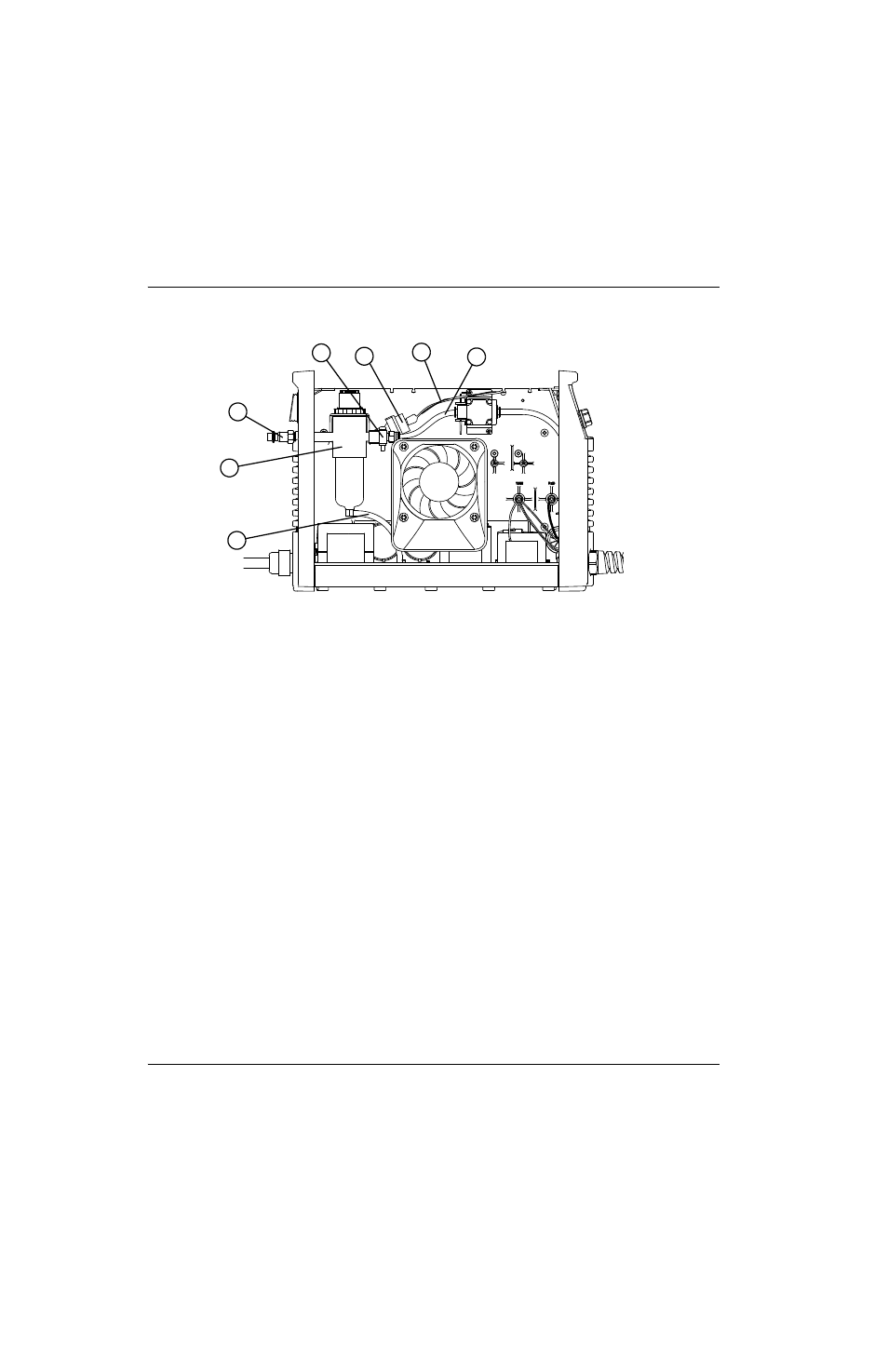

Figure 75
6
7
5
4
3
2
1
1
Raccord pneumatique (CSA) ou adaptateur de
raccord pneumatique (CE/CCC)
2
Filtre à air/détendeur
3
Tuyau de vidange
4
Flexible d’alimentation en gaz
5
Fils rouge et noir du pressostat
6
Pressostat
7
Collier de mise à la terre du raccord en T
