164 Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
8. Déconnecter le fil de mise à la terre du collier de mise à la terre situé près du dessus du panneau arrière. Consulter
la Figure 90.
9. Déconnecter les quatre fils de l’arrière de l’interrupteur d’alimentation.
10. À l’aide d’un petit tournevis plat, appuyer sur l’une des languettes qui se trouve en haut de l’interrupteur
d’alimentation, puis pousser sur ce coin de l’interrupteur pour le faire sortir du panneau arrière.
11. Appuyer sur l’autre languette qui se trouve en haut de l’interrupteur d’alimentation, puis pousser sur ce coin de
l’interrupteur pour le faire sortir du panneau arrière. S’assurer que la première languette ne s’enclenche pas à
nouveau en place, pendant que la seconde est détachée.
12. Répéter les deux étapes précédentes en bas de l’interrupteur d’alimentation, afin de dégager et faire sortir
l’interrupteur du panneau arrière. Retirer complètement l’interrupteur du panneau.

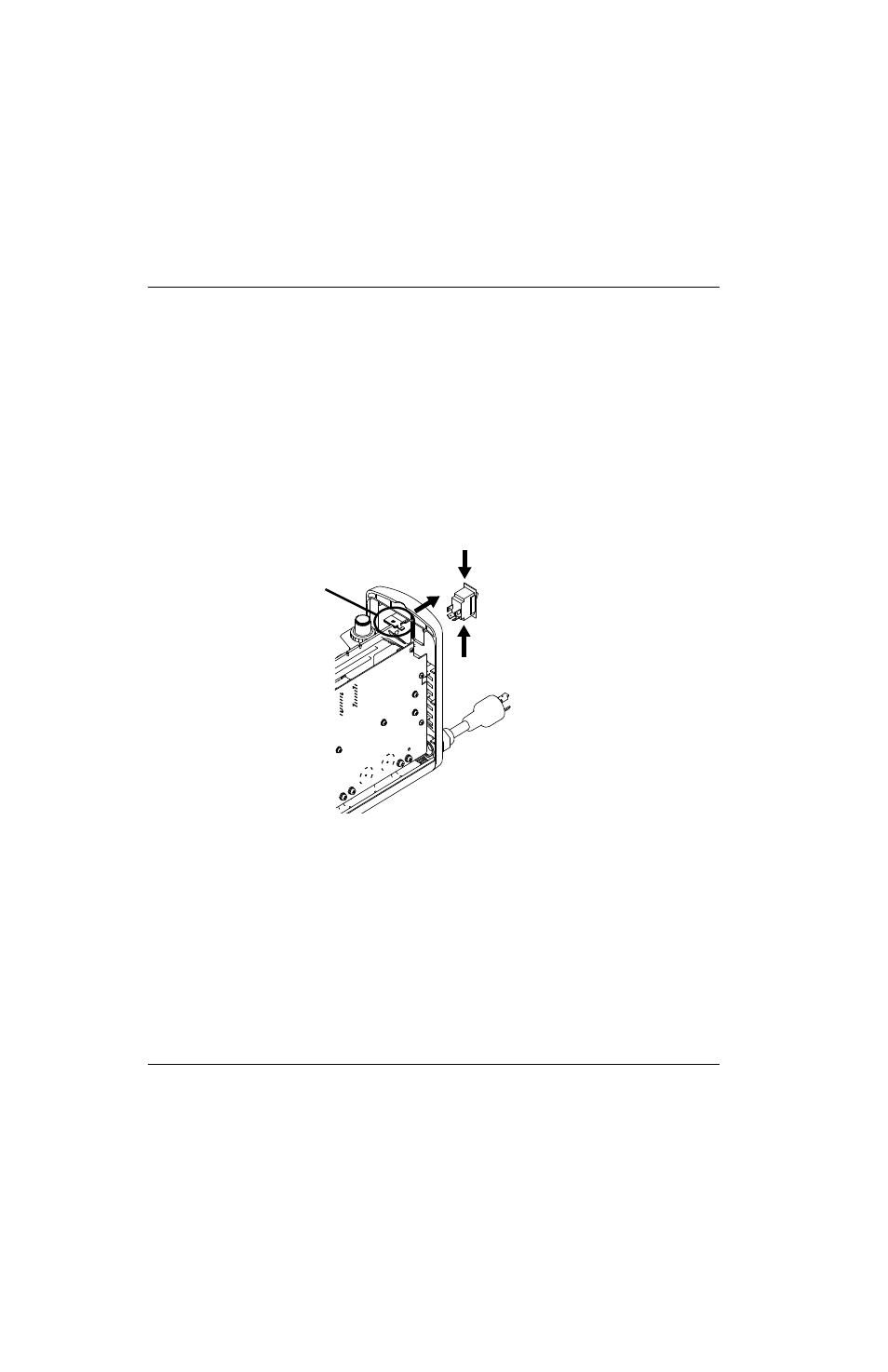

Figure 90
13. Débrancher le cordon d’alimentation de la source de courant. Consulter Retrait du cordon d’alimentation et du
serre-câble à la page 102.
Collier de mise à la terre
