106 Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
4. Sur l’extérieur de la source de courant, desserrer l’écrou du serre-câble de sorte à laisser les fils se déplacer
librement.
5. Remplacez-vous le serre-câble ?
 Si oui, utiliser une clé ajustable pour dévisser l’écrou qui se trouve à l’intérieur de la source de courant.
 Si non, passer à la prochaine étape.

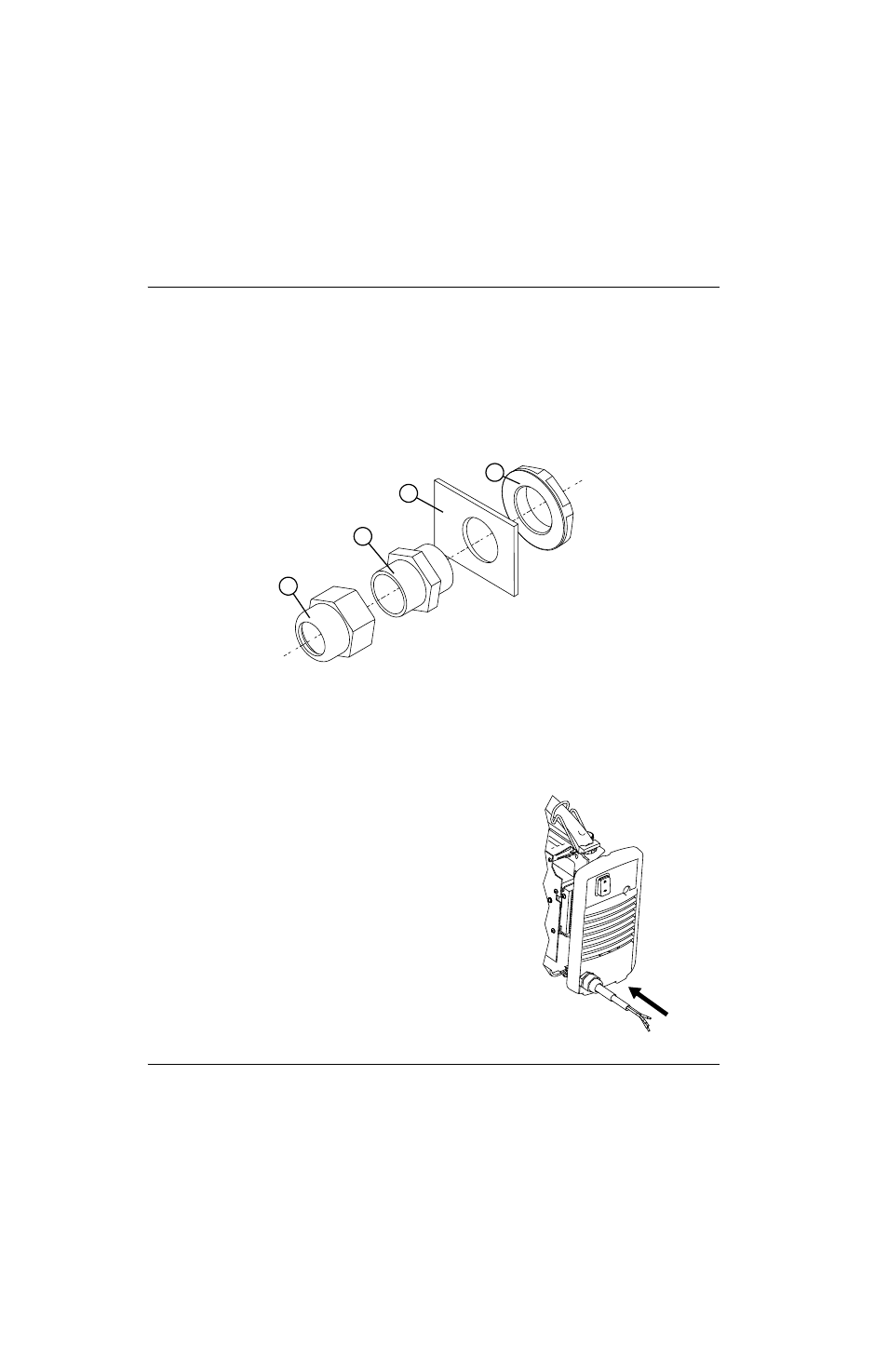

Figure 40
6. Retirer la prise de l’ancien cordon d’alimentation.
7. En procédant depuis l’intérieur de la source de
courant, tirer les fils en les faisant passer dans le
serre-câble et dans le trou du panneau d’extrémité.
(Vous ne pouvez pas retirer les fils depuis l’extérieur
de la source de courant à cause du noyau en ferrite
monté sur les fils d’alimentation.)
8. Remplacez-vous le serre-câble ?
 Si oui, retirer le serre-câble du panneau arrière.
 Si non, continuer avec Installation du cordon
d’alimentation et du serre-câble à la page 107.
1
2
3
4
Extérieur
Intérieur
1 Écrou du serre-câble (à l’extérieur de la source de
courant)
2 Serre-câble
3 Panneau arrière
4 Écrou de retenue (à l’intérieur de la source de
courant)
