170
Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
4. Débrancher le tuyau de vidange du filtre à air/détendeur de l’orifice situé sur le socle de la source de courant.
5. À l’aide d’un tournevis à douilles de 8 mm, retirer l’écrou qui fixe le connecteur à bague du fil blanc de la bobine
d’induction de sortie au plot de contact identifié par « WHT ».

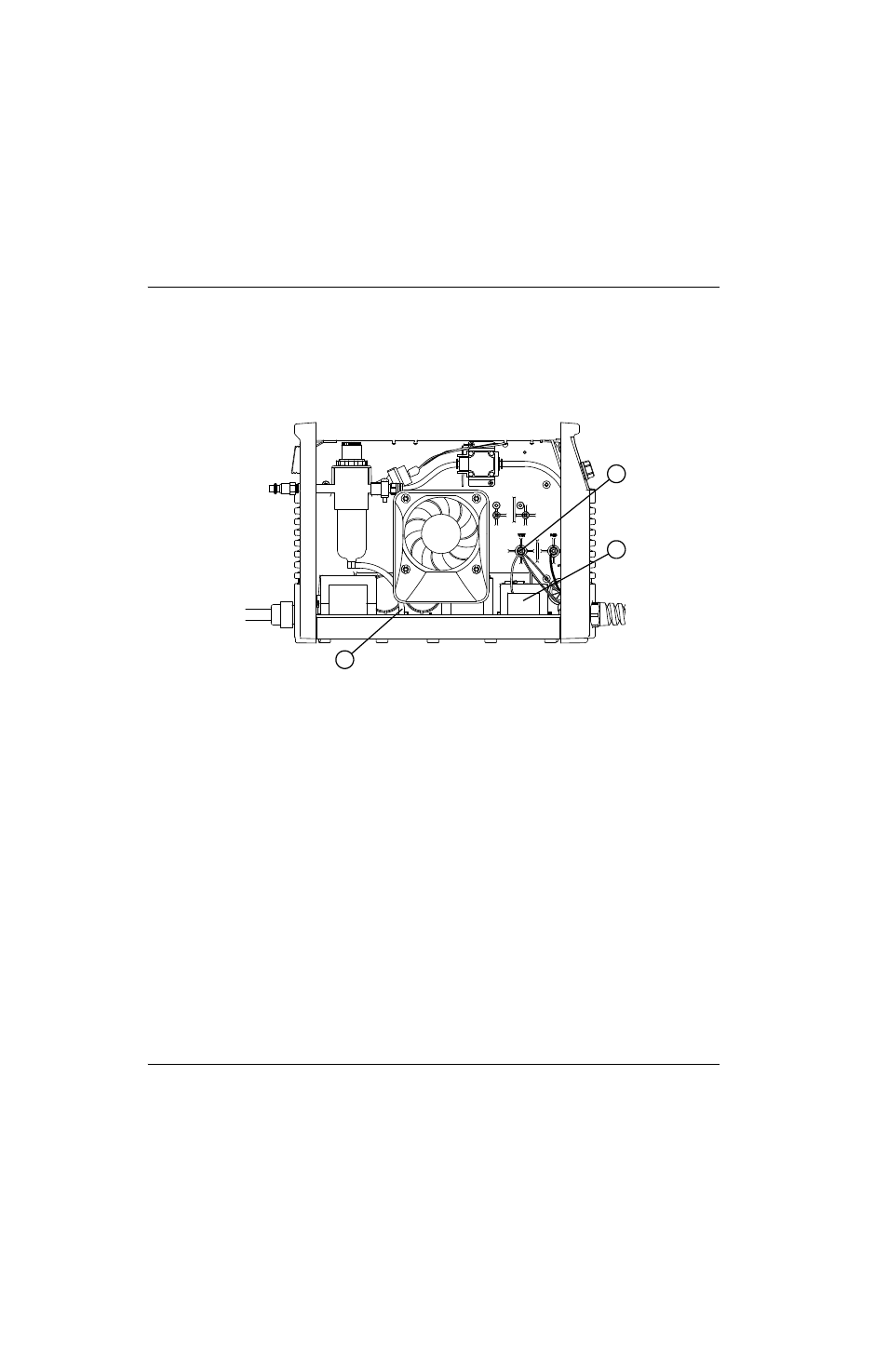

Figure 95
2
3
1
1
Tuyau de vidange
2
Bobine d’induction de sortie
3
Plot de contact de fil blanc « WHT »
