Powermax30 XP Manuel de service 808152 183
7 – Remplacement des composants de la torche
5. Pousser le corps de la torche dans la poignée de la torche en alignant la bride du collet du tuyau de gaz avec le
logement dans la poignée.
6. Aligner le serre-câble avec le logement du serre-câble dans la poignée. (Consulter la Figure 106 pour l’emplacement
du serre-câble.)

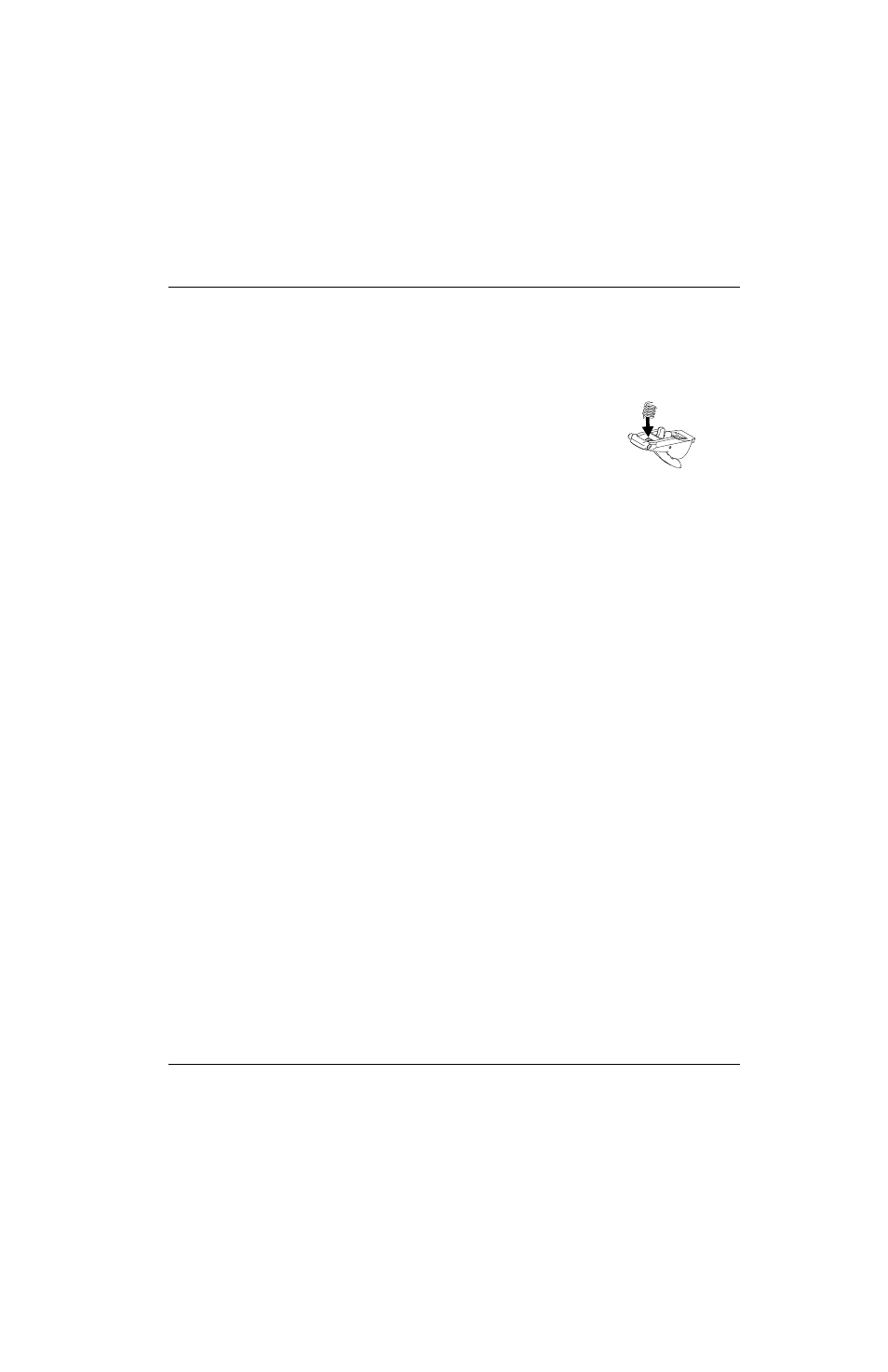

7. Comprimer le ressort de la gâchette dans la partie avant de la gâchette. Glisser la
gâchette et le ressort en place.
8. En s’assurant de ne pas pincer les fils avec la poignée, aligner la moitié gauche de la
poignée avec la moitié droite. S’assurer que les pivots de la gâchette sont situés dans les
trous de pivot de la gâchette. (Consulter la
Figure 106.)
9. Monter les vis de la poignée.
10. Installer les consommables.
11. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
