Powermax30 XP Manuel de service 808152 123
6 – Remplacement des composants de la source de courant
Remplacement du tuyau de vidange, des flexibles d’alimentation en gaz
et du raccord à 90°
Le Powermax30 XP comprend un tuyau de vidange et deux flexibles d’alimentation en gaz qui peuvent être remplacés.
(Consulter la
Figure 57.)
 Le tuyau de vidange part du bas de la cuve de filtre à air jusqu'au socle de la source de courant.
 Un flexible d’alimentation en gaz relie le filtre à air/détendeur à l’électrovanne.
 L’autre flexible d’alimentation en gaz relie l’électrovanne et le faisceau de torche.
Il est également possible de remplacer le raccord à 90° en plastique qui relie le tuyau d’alimentation en gaz provenant
de l’électrovanne et le raccord d’alimentation en gaz du faisceau de torche.
Les flexibles d’alimentation en gaz du système fonctionnent avec des raccords instantanés.

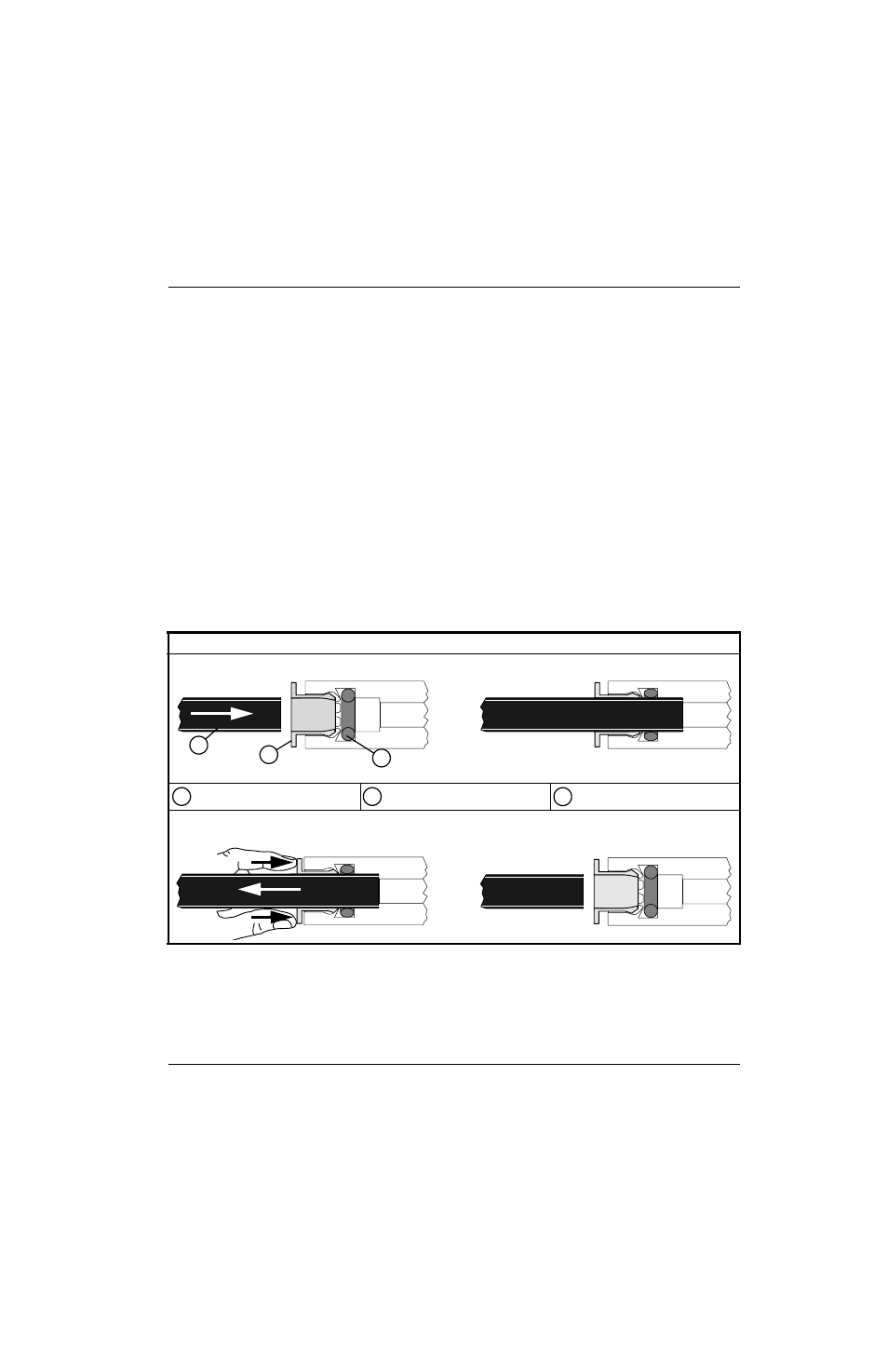

Figure 56 – Comment utiliser des raccords instantanés
Numéro de kit Description
228095 Kit : Tuyaux : tuyau de vidange, deux tuyaux d’alimentation en gaz, raccord coudé
Raccord instantané
 Pour brancher, pousser à fond le tuyau dans le raccord. Tirer le tuyau pour s’assurer qu’il est bien fixé.
 Pour le dégager, pousser le collier du raccord vers le raccord puis tirer le tuyau hors du raccord.
1
2
3
Tuyau Collier Joint torique 1 2 3
