Powermax30 XP Manuel de service 808152 Révision 0 199
8 – Pièces

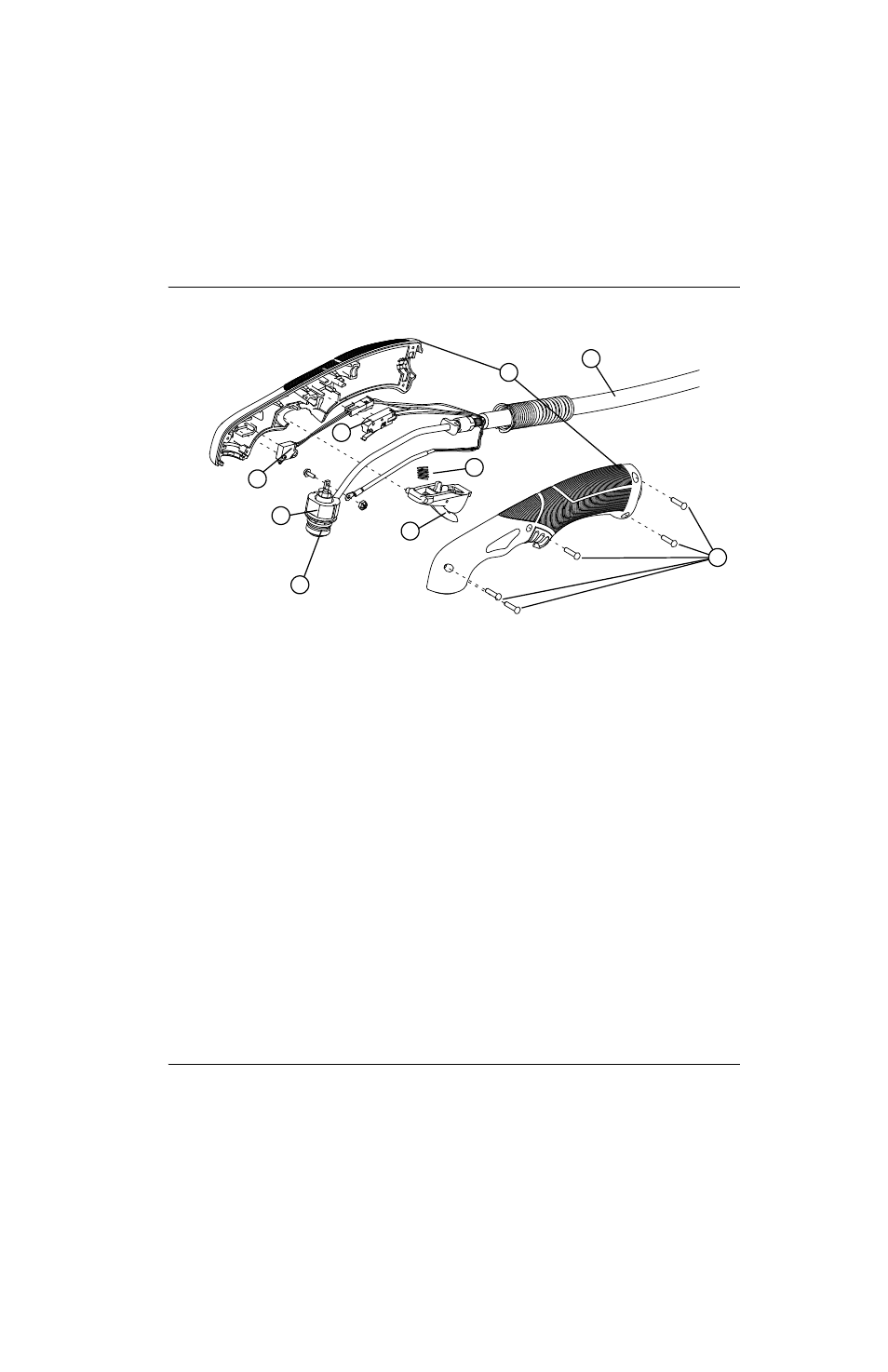

Pièces de la torche manuelle Duramax LT
Il est possible de remplacer soit la torche manuelle au complet et tout l’ensemble de faisceaux, soit des composants
de torche individuels.
Article Numéro de kit Description
428174* Kit : Ensemble de torche manuelle Duramax LT avec faisceau de 4,6 m
1 228109 Kit : Contacteur de détection de buse de la torche
2 428162 Kit : Interrupteur de démarrage de torche
3 428178 Kit : Corps de torche Duramax LT (comprend un joint torique)
4 428179 Kit : Joint torique de rechange pour corps de torche
5 428156 Kit : Gâchette et ressort de torche
6 428182 Kit : Ressorts de rechange pour gâchette de torche
7 428177 Kit : Poignée de torche Duramax LT (comprend les vis de la poignée)
8 428181 Kit : Vis de poignée de rechange pour torche Duramax LT
9 428176 Kit : Faisceau de torche Duramax LT de 4,6 m avec serre-câble
* L’ensemble de torche comprend un ensemble de consommables pour usage général (standards) :
 Électrode (420120) †
 Diffuseur (420211)
 Buse de protection (420114)
 Buse (420118) †
 Protecteur (420116)
† Commander les buses et les électrodes à usage
général (standards) en même temps grâce au kit
428243. Ce kit comprend 2 buses et 2 électrodes.
Remplacer les buses et les électrodes en même temps.
1
3
5
7
9
4
8
2
6
