88 Powermax30 XP Manuel de service 808152
5 – Dépannage et tests du système
Test 8 – Ventilateur
Tester le bon fonctionnement du ventilateur (M1).
1. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
2. Déposer le couvercle et la poignée de la source de courant. (Consulter Déposer le couvercle de la source de
courant à la page 92.)
3. Retirer la barrière de composant. (Consulter Retrait de la barrière de composant à la page 94.)
4. Placer un cavalier entre la terre (consulter la Figure 11 à la page 74) et le contact 3 à J5 (consulter la Figure 12 à la
page 75).
5. Rebrancher l’alimentation électrique, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
6. Si le ventilateur ne fonctionne pas, le remplacer. (Consulter Remplacement du ventilateur à la page 120.)

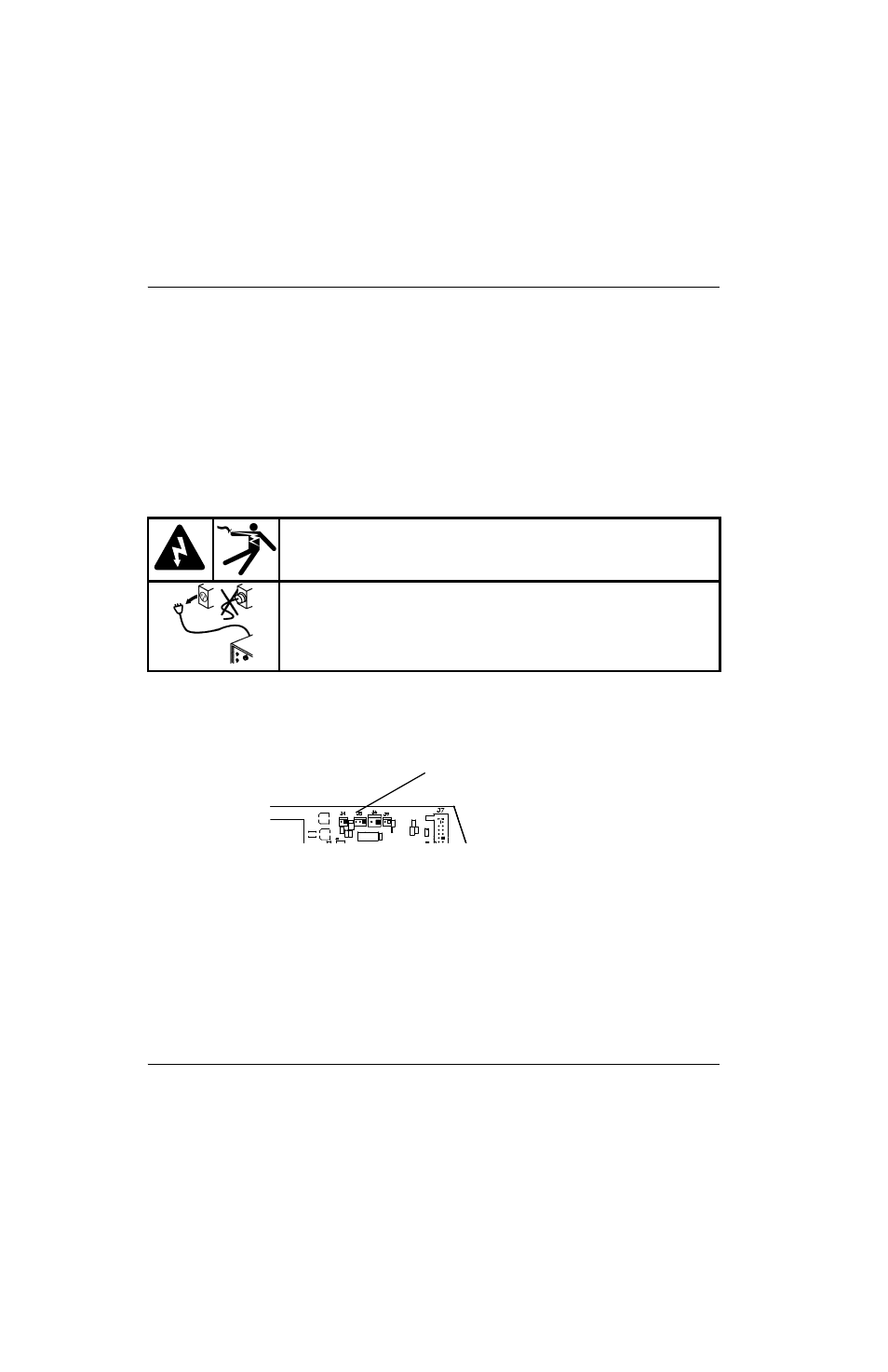

Figure 23
 En raison de fonctions de protection de la puce de l’entraînement du ventilateur, ce test
peut générer une erreur. Ne pas tenir compte de cette erreur si elle se produit suite à un
test du ventilateur. Le but du test du ventilateur est de vérifier si ce dernier fonctionne
correctement et non de tester son circuit d’entraînement.
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Faire preuve d’une grande vigilance lors de tout travail à proximité de circuits
électriques sous tension. Des tensions dangereuses sont présentes au sein
de la source de courant qui peuvent provoquer des blessures potentiellement
mortelles.
Consulter AVERTISSEMENT ! à la page 60 avant de poursuivre.
J5
