Powermax30 XP Manuel de service 808152
105
6 – Remplacement des composants de la source de courant
3. Déposer la vis utilisée pour fixer le fil vert/jaune sur le dissipateur thermique. Une encoche dans le circuit imprimé
permet l’accès à la vis.

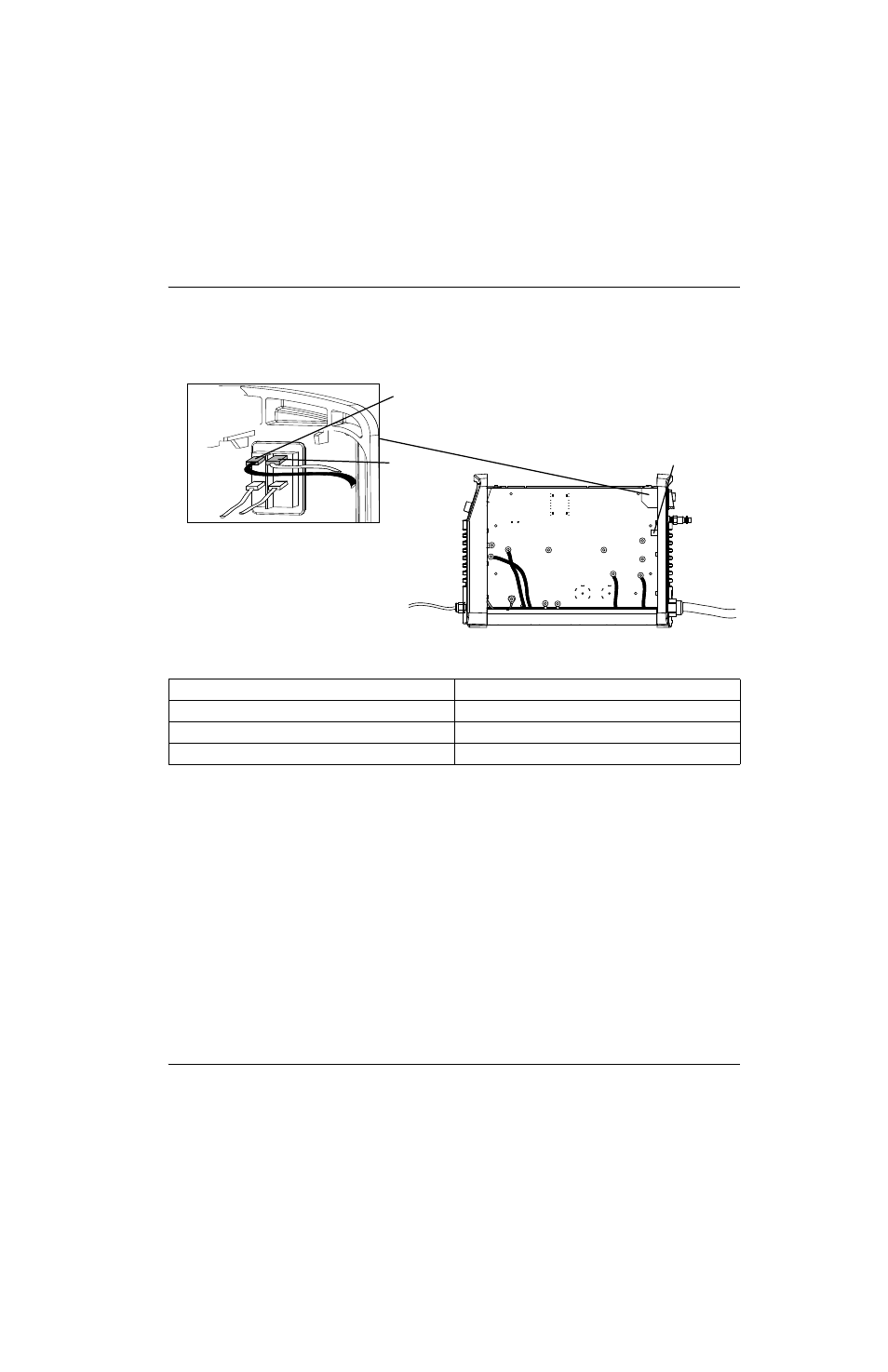

Figure 39
Tableau 2 – Fils de cordon d’alimentation monophasé CE et CCC
Identificateur
Couleur du fil
L (sous tension)
Marron
N (neutre)
Bleu
PE (terre)
Vert/jaune
N
L
PE
