Powermax30 XP Manuel de service 808152 109
6 – Remplacement des composants de la source de courant
Remplacement de l’interrupteur d’alimentation
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Consulter Déposer le couvercle de la source de courant à la page 92.
c. Consulter Retrait de la barrière de composant à la page 94.
2. Déconnecter le fil de mise à la terre du collier de mise à la terre situé près du dessus du panneau arrière. Consulter
la Figure 41.
3. Incliner doucement le haut du panneau arrière pour l’écarter de la source de courant, puis déconnecter les quatre fils
de l’arrière de l’interrupteur d’alimentation.
4. À l’aide d’un petit tournevis plat, appuyer sur l’une des languettes qui se trouve en haut de l’interrupteur
d’alimentation, puis pousser sur ce coin de l’interrupteur pour le faire sortir du panneau arrière.
5. Appuyer sur l’autre languette qui se trouve en haut de l’interrupteur d’alimentation, puis pousser sur ce coin de
l’interrupteur pour le faire sortir du panneau arrière. S’assurer que la première languette ne s’enclenche pas à
nouveau en place, pendant que la seconde est détachée.
6. Répéter les deux étapes précédentes en bas de l’interrupteur d’alimentation, afin de dégager et faire sortir
l’interrupteur du panneau arrière. Retirer complètement l’interrupteur du panneau.

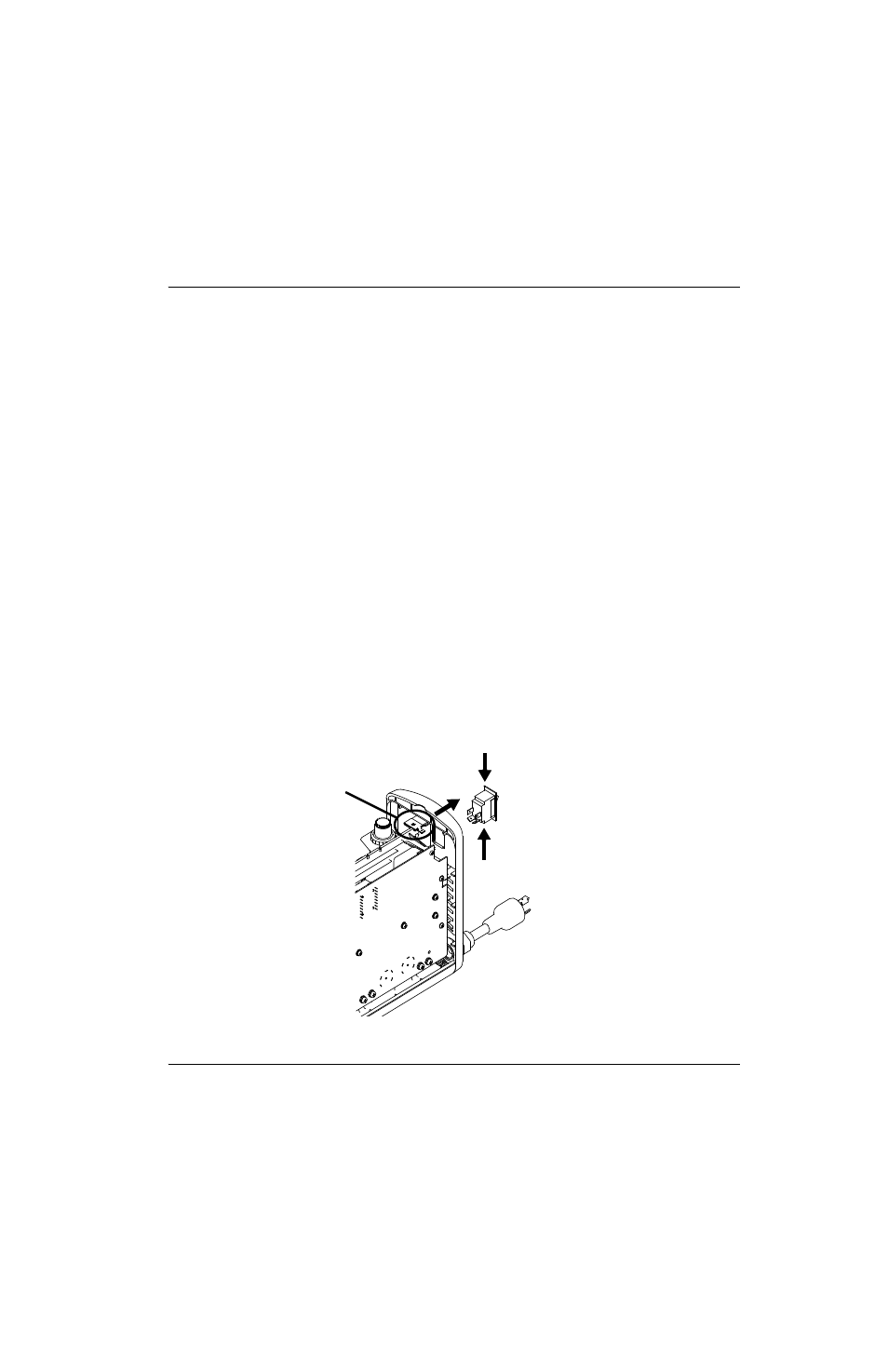

Figure 41
Numéro de kit Description
428235 Kit : Interrupteur d’alimentation
Collier de mise à la terre
