6 – Remplacement des composants de la source de courant
3. Pousser pour débrancher le flexible d’alimentation en gaz du raccord situé sur le côté du panneau arrière
de l’électrovanne. (Consulter la Figure 56 à la page 123.)
4. Pousser pour débrancher le flexible d’alimentation en gaz du raccord situé sur le côté du panneau avant
de l’électrovanne.

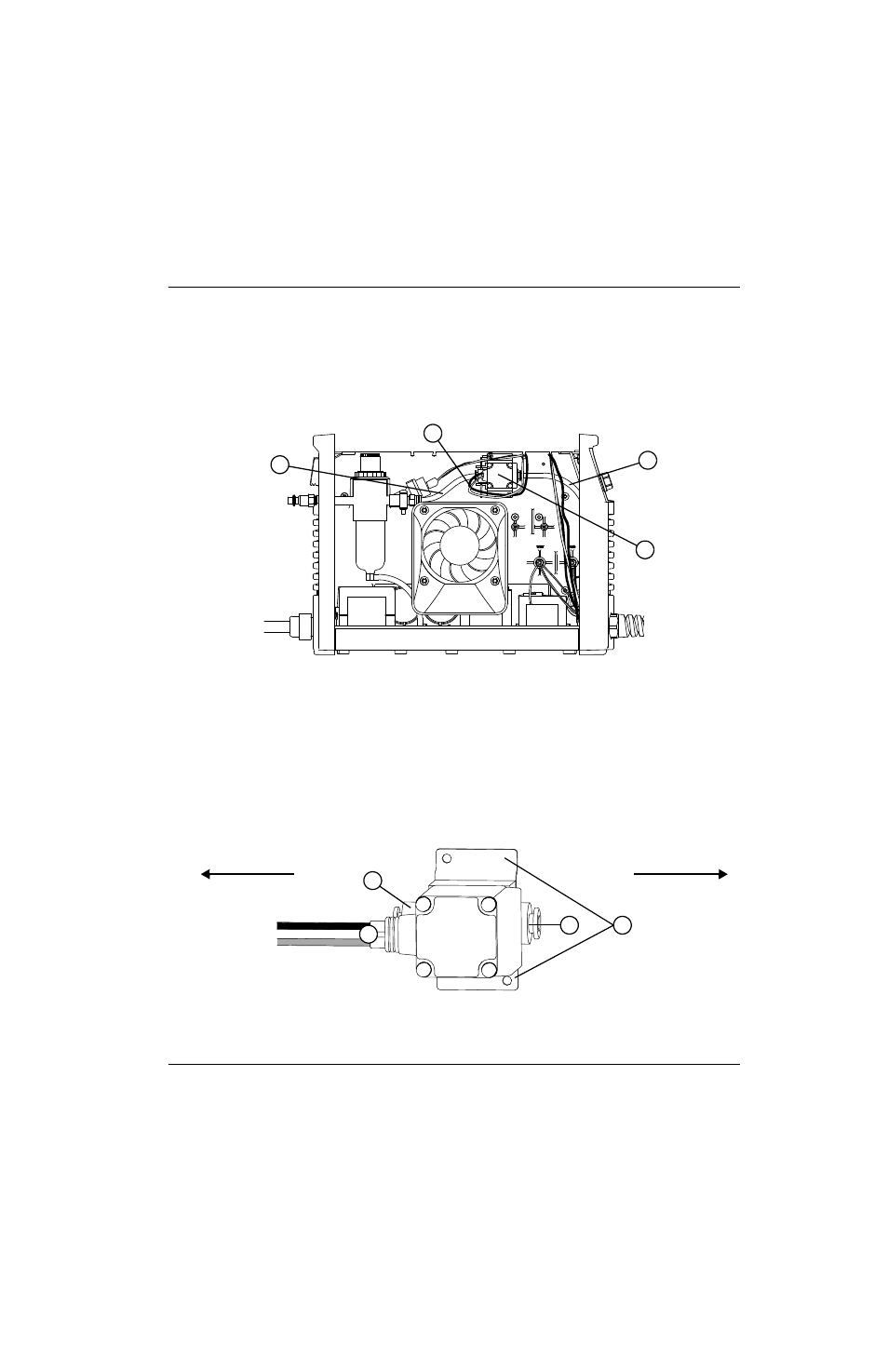

Figure 64
5. Retirer les deux vis qui fixent le support de l’électrovanne au panneau central.
6. Placer l’électrovanne neuve de sorte à ce que la paire de fils rose et gris J6 soit du côté du panneau arrière
de la vanne.
Figure 65
2
1
4
3
1 Tuyau d’alimentation en gaz (côté panneau arrière)
2 Électrovanne
3 Tuyau d’alimentation en gaz (côté panneau avant)
4 Paire de fils J6
1
3
2
1
(Panneau arrière) (Panneau avant)
1 Raccord instantané
2 Paire de fils rose et gris J6
3 Support d’électrovanne
