Powermax30 XP Manuel de service 808152

6 – Remplacement des composants de la source de courant

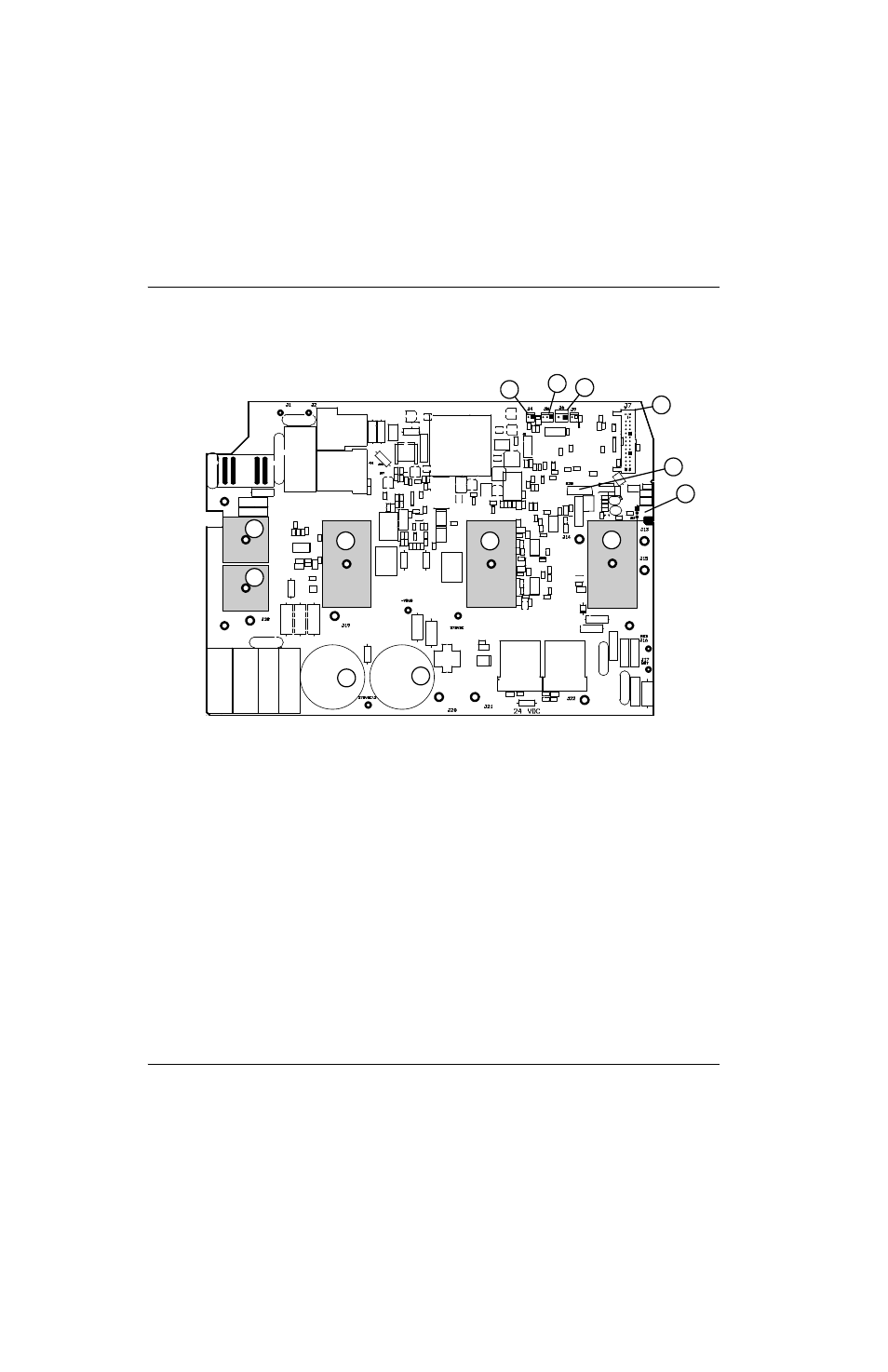

3. Enlever les connecteurs à J4, J5 et J6 du côté composant du circuit imprimé d’alimentation. (Consulter la Figure 47.)

Figure 47

1

2

4

7

8

9

1

3

3

3

2

5

6

1

Ponts de diodes en entrée

2

Condensateurs

3

Transistors bipolaires à grille isolée (IGBT)

4

Connecteur TORCH START (J12)

5

Transistor à effet de champ

6

Connecteur du câble plat (J7)

7

J6

8

J5

9

J4
