180 Powermax30 XP Manuel de service 808152
7 – Remplacement des composants de la torche

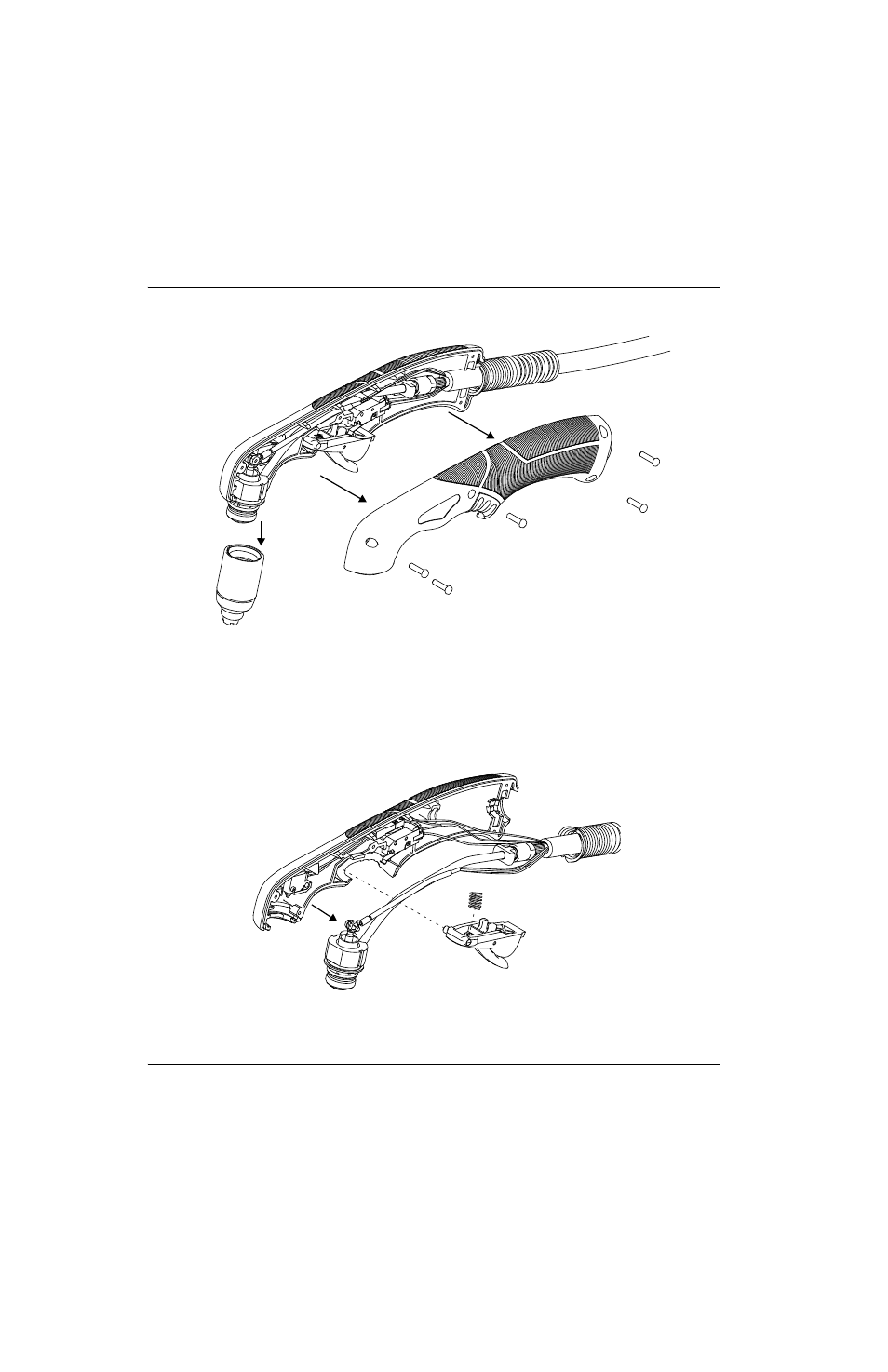

Figure 102
6. Tout en maintenant le ressort en place, faire glisser la gâchette et le ressort vers le haut pour les extraire
de la poignée. Les mettre de côté.
7. Le corps de la torche se loge parfaitement dans le côté droit de la poignée. Tout en tenant en place le corps
de la torche, appuyer doucement sur le côté droit de la poignée pour l’enlever du corps de la torche.
Figure 103
