98 Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant

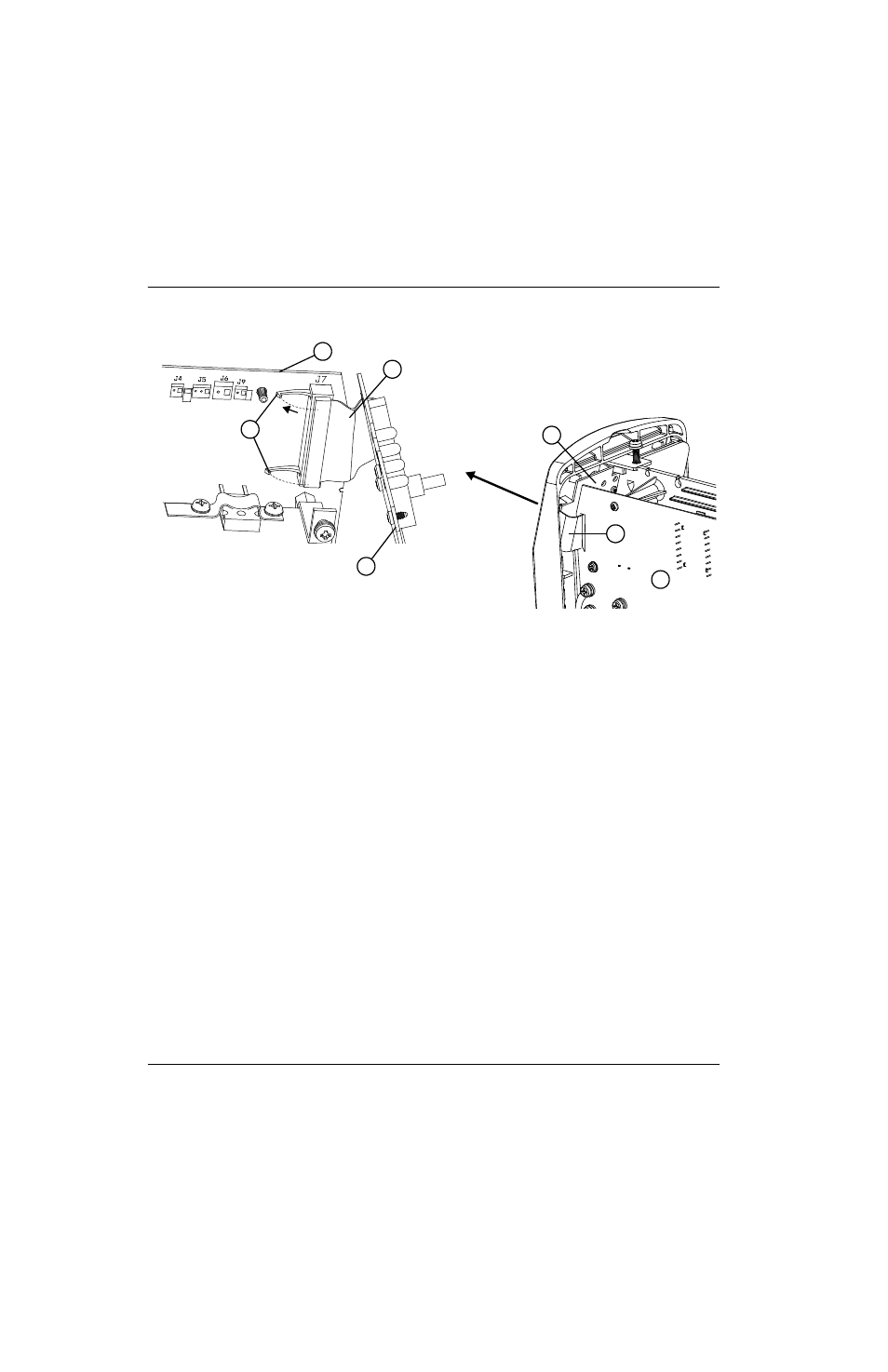

Figure 31
Montage du panneau avant
1. Pousser le panneau avant dans le socle de la source de courant afin d’enclencher à nouveau les fermoirs.
2. Serrer la vis de retenue à un couple de 8,1 kg cm. (Consulter la Figure 28 à la page 96.)
3. Connecter à nouveau le câble plat du circuit imprimé de commande au circuit imprimé d’alimentation.
4. Serrer l’écrou du serre-câble qui se trouve sur le faisceau de torche et le câble de retour.
5. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
1
2
3
4
2
3
4
1 Loquets
2 Circuit imprimé de commande
3 Câble plat
4 Circuit imprimé d’alimentation
