38
Powermax30 XP Manuel de service 808152
3 – Configuration de la torche
Consommables FineCut
Utiliser des consommables FineCut pour la coupe de précision sur du métal de calibre mince. L’ensemble
de consommables FineCut comprend une buse et un déflecteur FineCut, de même que les mêmes électrodes, diffuseur
et buse de protection que l’ensemble de consommables pour usage général.
La buse FineCut doit être installée seulement avec le déflecteur et non le protecteur. L’utilisation du protecteur entraîne
une mauvaise qualité de coupe et une demande de courant accrue car la distance torche-pièce est trop grande.
Pour des consignes sur la coupe avec une entrée de 120 V, consulter Recommandations pour la coupe à 120 V à la
page 51.

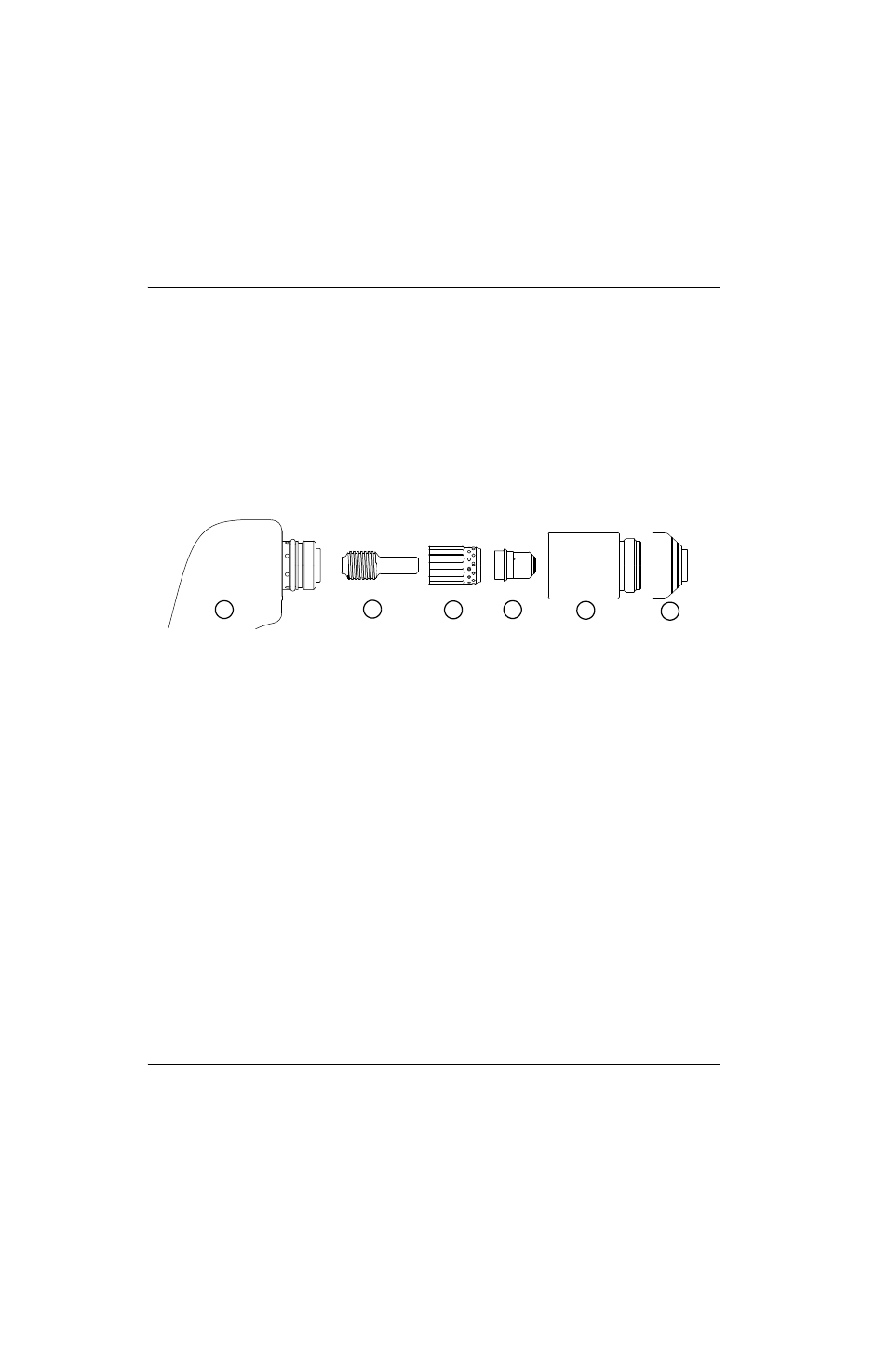

Figure 4 – ensemble de consommables FineCut
* Commander les buses et les électrodes FineCut en même temps grâce au kit 428244 . Ce kit comprend 2 buses et 2 électrodes.
Remplacer les buses et les électrodes en même temps.
5 4 3 2 1 6
1 Torche
2 Électrode (420120)*
3 Diffuseur (420211)
4 Buse (420117)*
5 Buse de protection (420114)
6 Déflecteur (420115)
