Powermax30 XP Manuel de service 808152 79
5 – Dépannage et tests du système
Test 2 – Vérification de la tension du circuit imprimé d’alimentation
1. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
2. Déposer le couvercle et la poignée de la source de courant. (Consulter Déposer le couvercle de la source de
courant à la page 92.)
3. Retirer la barrière de composant. (Consulter Retrait de la barrière de composant à la page 94.)
4. Rebrancher l’alimentation électrique, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
5. Utiliser un multimètre pour vérifier les tensions aux contacts J7 indiqués dans le tableau suivant pour vérifier le bon
fonctionnement du circuit imprimé d’alimentation.

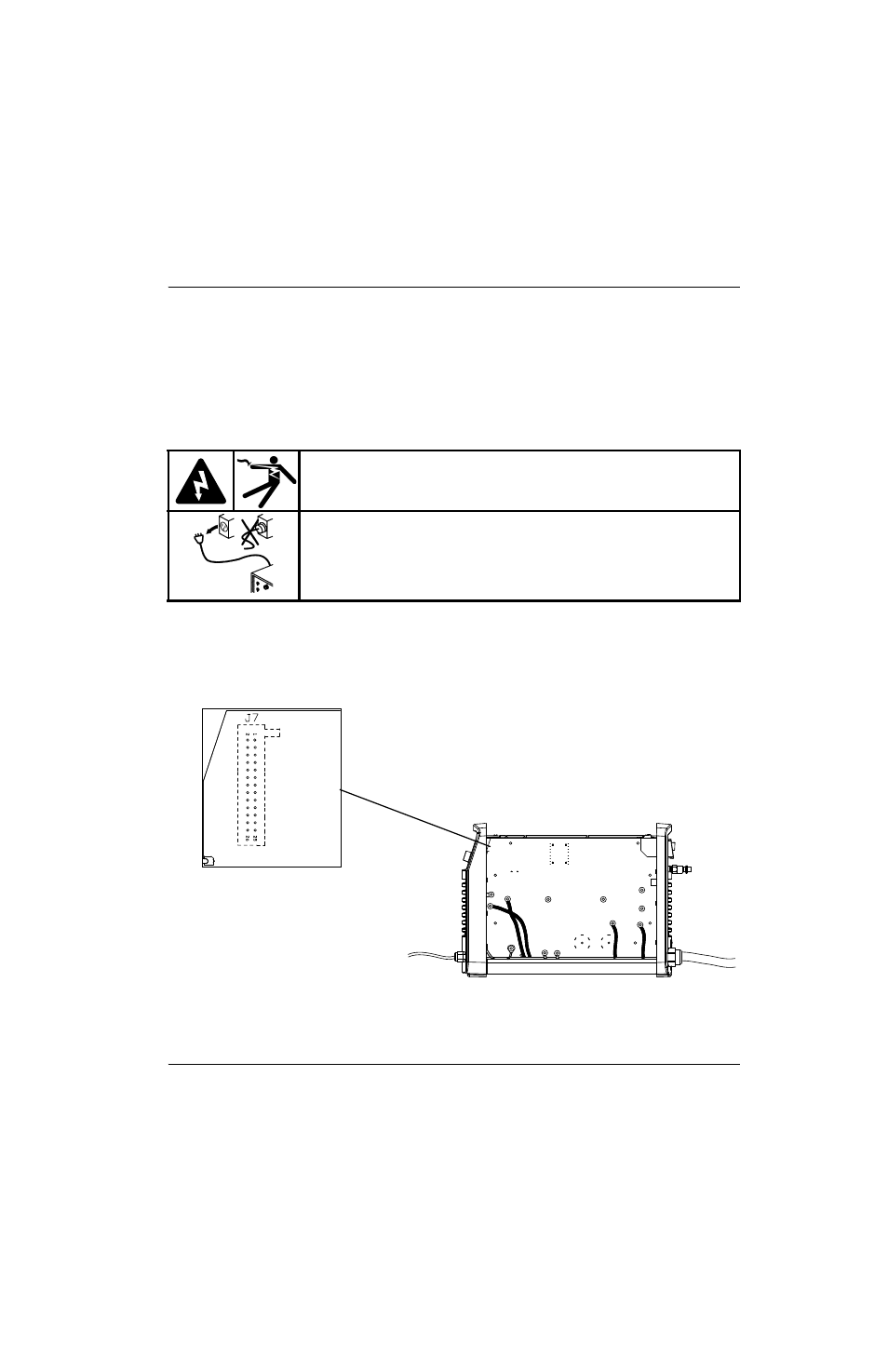

Figure 16
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Faire preuve d’une grande vigilance lors de tout travail à proximité de circuits
électriques sous tension. Des tensions dangereuses sont présentes au sein
de la source de courant qui peuvent provoquer des blessures potentiellement
mortelles.
Consulter AVERTISSEMENT ! à la page 60 avant de poursuivre.
